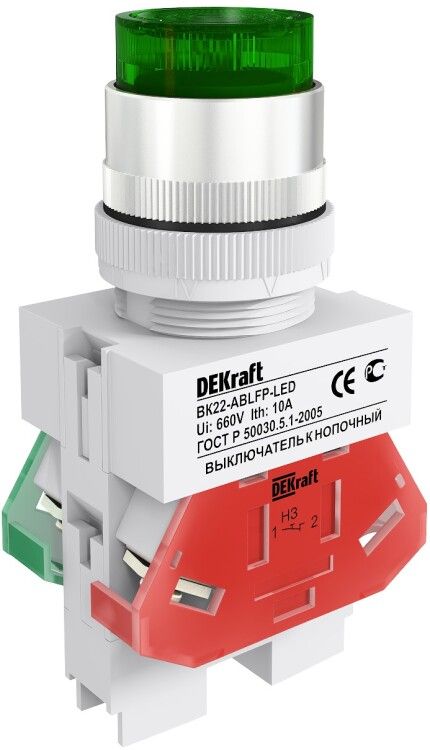

Выключатель кнопочный ВK-22 с фиксацией ABFP диам. 22мм зелелный LED 220В - 25135DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм зеленый LED 220В ВK-22 от DEKraft - это надёжное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для монтажа на панелях оборудования, где требуется постоянная видимость активного режима. Артикул 25135dek соответствует серийному решению ВК-22, предназначенным для промышленной автоматизации.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм зеленый LED 220В ВK-22 используется для включения и выключения электрических цепей с сохранением установленного положения после нажатия. Интегрированная светодиодная подсветка показывает, что устройство находится в рабочем состоянии. Применяется в системах управления станков, конвейеров, насосов, компрессоров и других промышленных установках, где важна наглядность работы.

Технические характеристики

• Тип напряжения: переменный ток (AC), 220 В
• Номинальный ток: 10 А
• Диаметр отверстия для монтажа: 22 мм
• Тип фиксации: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Индикация: светодиод (LED), зелёный цвет
• Контакты: 1 нормально замкнутый (НО), 1 нормально разомкнутый (НА)
• Подключение: винтовые клеммы - подходят для проводов до 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Материал корпуса: термостойкий пластик, хромированное переднее кольцо
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм зеленый LED 220В ВK-22 монтируется через круглое отверстие диаметром 22 мм в панели или двери шкафа. Крепление обеспечивается фланцем с резьбой внутри корпуса - достаточно затянуть гайку с тыльной стороны. Переднее хромированное кольцо плотно прилегает к поверхности, предотвращая люфт. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания не выше 220 В AC - не подключайте к сети 380 В или постоянному току.

Безопасность и стандарты

Выключатель ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления. Защита IP54 позволяет использовать устройство в условиях возможного попадания пыли и брызг воды - например, на участках с мойкой оборудования. Климатическое исполнение УХЛ4 гарантирует работу в закрытых помещениях с невысокой влажностью и умеренным температурным режимом. Не применяйте в взрывоопасных средах - устройство не имеет взрывозащиты.

Преимущества

• Чёткая фиксация положения - кнопка не возвращается сама, исключает случайное отключение
• Яркая зелёная LED-индикация - хорошо заметна даже при ярком освещении
• Простое винтовое подключение - не требует специальных инструментов
• Хромированное кольцо - улучшает эргономику и долговечность внешней части
• Одинаковая конструкция для всех модификаций серии ВК-22 - удобно для запасных частей

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В AC - использование на 380 В повредит изоляцию и светодиод
• Не рассчитан на постоянное погружение в жидкости - IP54 не обеспечивает герметичность при длительном воздействии воды
• Не подходит для экстремальных температур ниже −25C или выше +40C
• Не имеет функции аварийного отключения - не заменяет Emergency Stop
• Не рекомендован для установки вне помещений без дополнительной защиты от прямого солнечного света и осадков

Примеры использования

• Включение станка с ЧПУ - кнопка остаётся нажатой, пока оборудование работает
• Работа конвейера - зелёный LED сигнализирует, что линия в работе
• Активация системы вентиляции в цеху - оператор нажимает один раз, и система продолжает работать
• Пульт управления насосной станцией - визуальный контроль состояния в ночное время

Практические советы

• При монтаже проверьте глубину отверстия - корпус выступает на 25–30 мм назад, убедитесь, что есть место для гайки и проводов
• Не перетягивайте винты клемм - это может повредить медные жилы и вызвать перегрев
• Если LED не горит, проверьте питание: он работает только при наличии нагрузки на контактах
• Для многократного использования в высоких нагрузках - контролируйте температуру контактов, особенно при токе близком к 10 А
• Запасные элементы серии ВК-22 совместимы - можно менять цвет LEDs или тип фиксации, сохранив корпус
