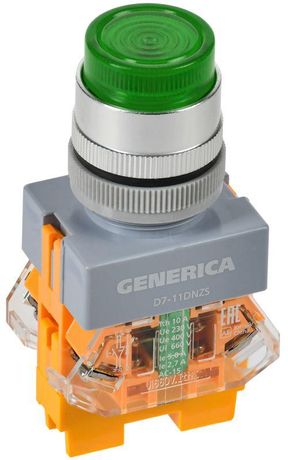

Кнопка D7-11DNZS d=22мм 1з+1р с подсветкой и фиксацией зелёная | BBT50-11DNZS-3-11-K06-G GENERICA IEK

Кнопка нажимная D7-11DNZS - устройство для ручного управления электрическими цепями с подсветкой и механической фиксацией. Бренд GENERICA и артикул bbt50-11dnzs-3-11-k06-g обеспечивают совместимость с типовыми щитовым оборудованием, особенно в системах автоматизации с требованием визуального контроля состояния.

Назначение и область применения

Кнопка нажимная D7-11DNZS используется для передачи управляющих сигналов в цепях управления: запуск, остановка, сброс оборудования. Подходит для управления магнитными пускателями, реле и других элементов автоматики. Часто применяется на станках, конвейерах, насосных станциях, вентиляционных системах. Цвет зелёный указывает на функцию «пуск» или «включено». Подсветка обеспечивает визуальный контроль активного состояния даже в условиях слабого освещения.

Технические характеристики

• Диаметр установочного отверстия: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Механизм: с фиксацией - после нажатия остаётся в нажатом положении, требуется вторичное нажатие для возврата
• Подсветка: светодиодная, питание 230 В AC/DC
• Тип подключения: винтовые клеммы - надёжное соединение без пайки
• Конструкция: высокая - увеличенная высота корпуса для удобства нажатия и предотвращения случайного срабатывания
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Цвет: зелёный
• Количество постов: один - одиночная кнопка, не комбинированная

Совместимость и монтаж

Кнопка нажимная D7-11DNZS монтируется в панели или шкаф через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки с внутренней стороны. Совместима с большинством стандартных щитов и панелей, где используются аналогичные кнопочные элементы. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для монтажа достаточно отвертки. Отличается от обычных кнопок наличием фиксации - не возвращается в исходное состояние самопроизвольно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Это гарантирует безопасную работу в сетях переменного тока до 660 В и постоянного - до 400 В. Подсветка выполнена на основе LED, что снижает тепловую нагрузку и повышает долговечность. Материалы корпуса - термостойкий пластик, выдерживающий рабочие температуры.

Преимущества

• Фиксация позволяет сохранить режим работы без постоянного удерживания кнопки - удобно для длительных операций
• Светодиодная подсветка работает от 230 В AC/DC - совместима с большинством систем управления
• Защита IP54 - допускает использование в помещениях с повышенной влажностью или пылью
• Зелёный цвет стандартизирован как «пуск» - снижает риск ошибок оператора
• Высокая форма корпуса - предотвращает случайные нажатия и улучшает эргономику

Ограничения применения

• Не предназначен для прямого управления силовыми цепями - только для сигнализации и управления через контакторы/реле
• Работает только при наличии внешнего источника питания 230 В для подсветки - без него свет не будет работать
• Не взрывозащищён - нельзя использовать во взрывоопасных средах
• IP54 недостаточно для открытых площадок или постоянного воздействия струи воды - не заменяет IP65/IP67

Примеры использования

• Управление пуском станка на производстве - зелёная кнопка с фиксацией включает оборудование и остаётся нажатой до остановки
• Система аварийного сброса - кнопка включает цикл, а второй элемент (например, красная кнопка) завершает его
• Щит управления вентиляцией - подсветка показывает, что система активна, даже ночью
• Автоматические линии упаковки - сочетание с другими кнопками формирует интерфейс с индикацией состояний

Практические советы

• Перед монтажом проверьте глубину панели - высокая конструкция кнопки D7-11DNZS требует достаточного свободного пространства внутри шкафа
• При подключении подсветки соблюдайте полярность - хотя LED работает на AC/DC, лучше подключать согласно схеме производителя
• Не используйте кнопку в качестве основного выключателя - она не рассчитана на большие токи нагрузки
• Для многократного использования в промышленных условиях рекомендовано периодическое осмотр клемм на окисление и затяжку
• Артикул bbt50-11dnzs-3-11-k06-g совпадает с сериями IEK - можно заменить аналогичными изделиями из этой же линейки
