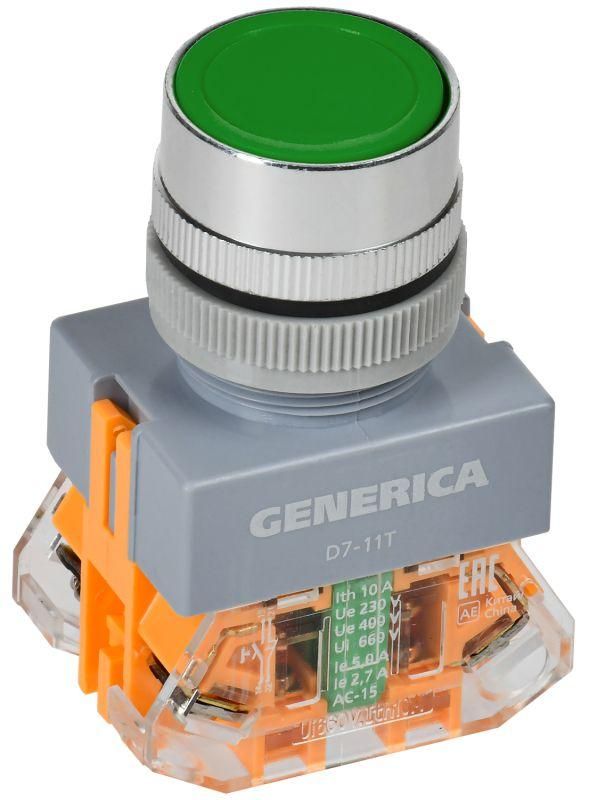

Кнопка D7-11T d=22мм 1з+1р с фиксацией зелёная | BBT50-11T-3-21-K06-G GENERICA IEK

Кнопка нажимная D7-11T - устройство для ручного управления электрическими цепями с фиксацией положения, совместимая с магнитными пускателями и реле. Бренд GENERICA и артикул bbt50-11t-3-21-k06-g обеспечивают соответствие стандартам, а зелёный цвет указывает на функцию запуска или включения.

Назначение и область применения

Кнопка нажимная D7-11T используется для ручной отправки управляющих сигналов в системах автоматизации: включение и выключение оборудования через контакторы, реле или пускатели. Подходит для установки на панели управления станков, конвейеров, насосных станций и других промышленных объектов. Цвет зелёный соответствует стандартному обозначению функции “пуск”.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Механизм: с фиксацией - после нажатия остаётся в нажатом состоянии, требует вторичного нажатия для возврата
• Тип напряжения: AC/DC - работает как в сетях переменного (до 660 В), так и постоянного тока (до 400 В)
• Подключение: винтовые клеммы - надёжное соединение проводов без пайки
• Конструкция: плоская - не выступает за поверхность панели, снижает риск повреждений
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Цвет: зелёный - согласно ГОСТ, обозначает команду “включить”
• Количество постов: 1 - одиночная кнопка, не имеет комбинированных функций
• Лампа: не предусмотрена - световая индикация отсутствует

Совместимость и монтаж

Кнопка нажимная D7-11T монтируется в панель или шкаф через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки с тыльной стороны. Кабели подключаются к винтовым клеммам - допускаются медные жилы сечением до 2,5 мм2. Для правильной работы важно соблюдать полярность при подключении к цепям постоянного тока. Совместима с большинством стандартных панелей и корпусов, предназначенных для кнопок серии D7.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Это гарантирует безопасную работу в условиях промышленной среды, включая механические нагрузки, температурные колебания и электрические помехи. Сертифицирована для использования в электроустановках до 1000 В.

Преимущества

• Фиксация положения обеспечивает устойчивую активацию - удобно для длительных режимов работы
• Два типа контактов (НО+НЗ) позволяют использовать одну кнопку для сложных схем управления
• Защита IP54 делает её пригодной для помещений с повышенной влажностью или пылью
• Винтовое подключение исключает необходимость специальных инструментов - легко обслуживается
• Плоский профиль минимизирует риск травмирования и затруднённого доступа

Ограничения применения

• Не предназначена для частых циклов включения/выключения - механизм фиксации рассчитан на редкие операции
• Отсутствует индикация - нельзя определить состояние кнопки визуально без внешнего сигнала
• Работает только при наличии внешней цепи - сама по себе не управляет оборудованием, нуждается в контакторе или реле
• Не подходит для взрывоопасных зон - степень защиты IP54 недостаточна для классов взрывозащиты Ex

Примеры использования

• Управление пуском станка: зелёная кнопка D7-11T включает контактор, который запускает двигатель
• Система аварийного отключения: один из контактов (НЗ) используется в цепи безопасности, другой (НО) - для сброса
• Автоматизация линии: кнопка в паре с реле задержки формирует импульсный сигнал для последовательного старта
• Щит управления насосной станцией: кнопка с фиксацией позволяет включить насос на продолжительное время без удерживания

Практические советы

• Перед монтажом проверьте глубину отверстия - кнопка должна полностью входить, чтобы фиксатор плотно сел
• При использовании в цепях постоянного тока соблюдайте полярность: "+" и "-" должны быть правильно подключены к клеммам
• Не используйте кнопку для коммутации силовых токов выше 10 А - она служит только для управления, а не для переключения мощности
• Для многократного использования рекомендовано применять кнопки без фиксации; здесь же фиксация - преимущество, но не для частых операций
• При замене аналога - сверьте тип контактов (НО+НЗ) и диаметр 22 мм - другие модели могут иметь другую схему или размер
