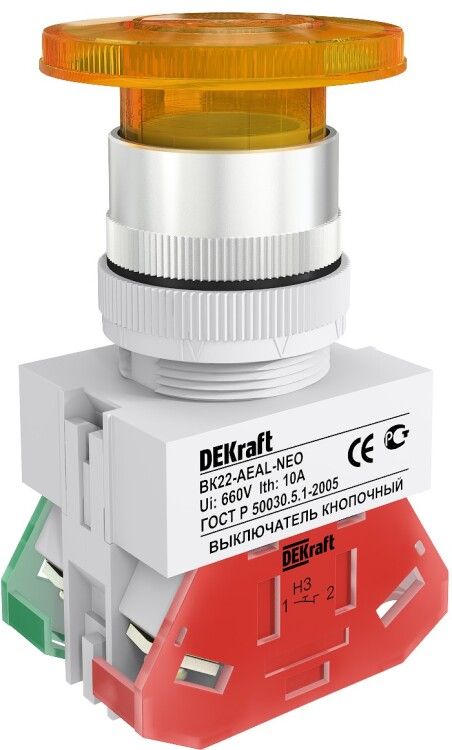

Выключатель кнопочный "Грибок" AEAL ВК-22 d22мм с фиксацией желт. DEKraft 25035DEK APC

Выключатель кнопочный грибовидный с фиксацией, диаметр 22 мм, цвет желтый, напряжение 220 В от бренда DEKraft (артикул 25035dek) предназначен для ручного управления электрическими цепями с индикацией состояния. Подходит для установки на панелях оборудования, где требуется надежная и заметная кнопка аварийной остановки или включения.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей постоянного или переменного тока. Его основная функция — обеспечить безопасную ручную команду: например, экстренную остановку станка, запуск конвейера или активацию системы безопасности. Желтый цвет толкателя соответствует стандартам безопасности для аварийных устройств. Индикатор с неоновой лампой показывает, когда цепь находится под напряжением. Устройство применяется в промышленном оборудовании, автоматизированных линиях, щитах управления и других стационарных системах.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток AC)
• Номинальный ток: 10 А
• Тип толкателя: грибовидный, с механической фиксацией (не самовозвратный)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм²
• Степень защиты: IP54 — защищён от пыли и брызг воды из любого направления
• Габариты: 22×22×22 мм
• Цвет толкателя: жёлтый, переднее кольцо — хромированное
• Индикация: да, встроенная неоновая лампа
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Монтаж: через отверстие в панели, диаметром 22 мм
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Выключатель ВК-22 DEKraft устанавливается в подготовленное круглое отверстие диаметром 22 мм на лицевой панели корпуса, шкафа или станка. Для фиксации используется резьбовое крепление с гайкой сзади. Передний хромированный обод обеспечивает герметичность и эстетичный вид. Кабель подключается к винтовым клеммам — можно использовать одножильные и многожильные провода с изоляцией. Обязательно соблюдайте полярность при подключении индикатора: фаза — к контактам, ноль — к общему выводу. Не используйте для подключения силовых цепей выше 10 А — возможен перегрев и выход из строя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует управление электрооборудованием. Цвет желтый выбран по правилам безопасности — он сигнализирует об аварийной функции. Защита IP54 позволяет применять устройство в условиях производства с пылью, влагой и периодическими мойками. Климатическое исполнение УХЛ4 гарантирует работу в неотапливаемых помещениях при низких температурах. Индикатор неоновой лампы предупреждает о наличии напряжения даже при отключенном состоянии устройства.

Преимущества

• Фиксация толкателя исключает случайное отпускание — важно для аварийных остановок
• Яркий желтый цвет повышает узнаваемость в сложных условиях освещения
• Встроенный индикатор снижает риск ошибочного обслуживания
• Компактные размеры позволяют устанавливать несколько единиц на ограниченной площади
• Винтовое подключение удобно для ремонта и замены без специнструментов
• Совместим с большинством стандартных панелей и шкафов

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду — IP54 недостаточно для мокрых зон
• Не рекомендован для частого циклического включения более 1000 раз в час — возможен износ механизма
• Не подходит для управления нагрузками свыше 10 А — требуются контакторы или реле
• Неоновая лампа не светится при питании ниже 80–90 В — не является полноценным индикатором низкого напряжения
• Не имеет встроенной защиты от перегрузок или коротких замыканий — необходимо внешнее защитное оборудование

Примеры использования

• Аварийная остановка на металлообрабатывающем станке
• Кнопка включения конвейера в пищевой промышленности
• Управление насосом в системе водоснабжения
• Пульт управления в электрощите на производстве
• Система экстренного отключения вентиляции в помещении с химикатами

Практические советы

• При монтаже проверьте глубину отверстия — корпус выключателя ВК-22 DEKraft требует минимум 20 мм свободного места сзади для крепления гайки
• Используйте термоусадку или кабельные муфты на входе проводов — это продлит срок службы при вибрации
• Проверяйте целостность индикатора перед первым запуском: если лампа не горит, возможно нарушена цепь питания
• Для длительной эксплуатации в пыльных условиях рекомендуется ежегодная проверка контактов и очистка от грязи
• Не заменяйте оригинальную неоновую лампу на LED — они имеют другое потребление тока и могут не работать с внутренней схемой
