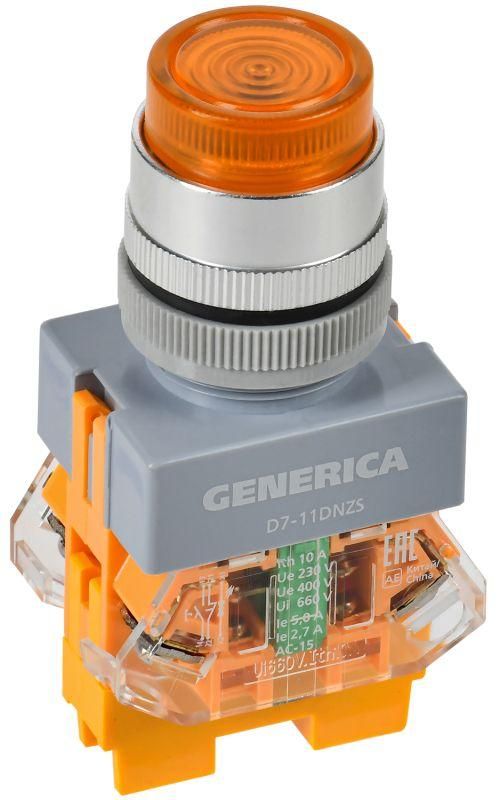

Кнопка D7-11DNZS d=22мм 1з+1р с подсветкой и фиксацией желтая | BBT50-11DNZS-3-11-K05-G GENERICA IEK

Кнопка нажимная D7-11DNZS - устройство для ручного управления электрическими цепями с подсветкой и механической фиксацией. Бренды GENERICA и IEK выпускают эту модель в сериях с одинаковой конструкцией; артикул bbt50-11dnzs-3-11-k05-g указывает на конкретную версию с жёлтым колпачком, двумя контактами и LED-подсветкой на 230 В.

Назначение и область применения

Кнопка нажимная D7-11DNZS используется для ручной отправки управляющих сигналов в системах автоматизации: запуск, остановка, сброс работы оборудования. Подходит для управления магнитными пускателями, реле и других коммутационных устройств в цепях переменного тока до 660 В и постоянного - до 400 В. Часто применяется на пультах управления станков, конвейеров, насосных установок и распределительных щитах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Механизм: с фиксацией - после нажатия остаётся в нажатом положении до вторичного нажатия
• Подсветка: светодиодная, питание 230 В AC/DC
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Цвет корпуса: жёлтый
• Тип подключения: винтовые зажимы для проводов
• Конструкция: высокая - увеличенный выступ над поверхностью панели для удобного нажатия
• Число постов: 1
• Переключающие контакты: отсутствуют - только НО и НЗ

Совместимость и монтаж

Кнопка D7-11DNZS монтируется в панели через круглое отверстие диаметром 22 мм. Устанавливается с помощью фиксирующей гайки с внутренней стороны. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Кабель подключают к контактам: L/N - для подсветки, A1/A2 - для силовых контактов. Монтаж возможен как на металлические, так и на пластиковые панели. Перед установкой проверьте глубину панели - высокая конструкция требует минимум 30–35 мм свободного пространства за панелью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Соответствие гарантирует безопасность при работе в условиях повышенной влажности, пыли и вибраций. Подсветка выполнена по принципу безопасности SELV - изолирована от основной цепи, снижает риск поражения током.

Преимущества

• Фиксация обеспечивает устойчивое состояние - не требуется удерживать кнопку постоянно
• Светодиодная подсветка яркая, долговечная, работает от сети 230 В без внешнего преобразователя
• IP54 позволяет использовать в помещениях с повышенной влажностью или пылью (цеха, склады)
• Жёлтый цвет легко выделяется среди других кнопок - повышает узнаваемость в аварийных ситуациях
• Винтовое подключение надёжно и не требует специальных инструментов

Ограничения применения

• Не предназначен для взрывоопасных сред - степень защиты IP54 недостаточна для Zone 1/2
• Подсветка рассчитана только на 230 В - нельзя подключать к 12 В или 24 В без дополнительного источника
• Отсутствуют переключающие контакты - нельзя использовать как переключатель режимов, только как импульсный элемент
• Высокая форма требует достаточного зазора за панелью - не подходит для тонких или многослойных щитов

Примеры использования

• Управление пуском/остановкой двигателя на конвейере - жёлтая кнопка с фиксацией как “старт”
• Аварийная остановка станка - кнопка с подсветкой активируется при срабатывании датчиков
• Ручной сброс системы автоматики - фиксация предотвращает случайное отпускание
• Индикация состояния “работа” на пульте управления - подсветка горит при включенном состоянии

Практические советы

• При замене старой кнопки - проверьте совпадение диаметра отверстия (22 мм) и типа фиксации
• Для подсветки используйте только 230 В - подключение к другому напряжению вызовет выход из строя LED
• При сборке щита группируйте кнопки одного цвета по функциям - жёлтый лучше всего для “старт”, красный - для “стоп”
• Не затягивайте винты слишком сильно - можно повредить изоляцию внутри клеммника
• Проверяйте целостность подсветки перед первым включением - при отсутствии света возможно обрыв в цепи лампы
