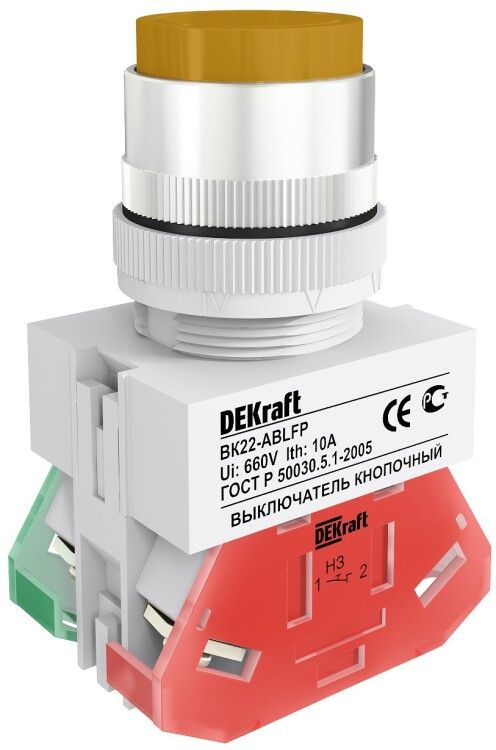

Выключатель кнопочный LED ABFP ВК-22 d22мм 220В с фиксацией желт. DEKraft 25138DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм желтый LED 220В ВK-22 от DEKRAFT предназначен для ручного управления электрическими цепями с индикацией состояния через светодиод. Подходит для установки на панелях оборудования, где требуется надежная фиксация положения кнопки и визуальный контроль работы системы.

Назначение и область применения

Этот выключатель используется для включения и выключения электрических цепей постоянной или временной нагрузки. Благодаря наличию фиксации, он сохраняет установленное состояние - включенное или выключенное - пока не будет снова нажата кнопка. Индикация LED позволяет легко определить текущий режим работы устройства даже при слабом освещении. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и других стационарных установках, где важна наглядность и долговечность элемента управления.

Технические характеристики

• Тип напряжения: переменный ток (AC), 220 В
• Номинальный ток: 10 А
• Диаметр отверстия для монтажа: 22 мм
• Индикация: светодиод (LED), цвет светового сигнала соответствует цвету кнопки - жёлтый
• Фиксация кнопки: механическая, двухпозиционная - нажал один раз - зафиксировалось, нажал ещё раз - вернулось в исходное положение
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Защита корпуса: IP54 - защита от пыли и брызг воды из любого направления
• Материал толкателя: цилиндрический, высокий тип - обеспечивает удобство нажатия
• Контакты: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Цвет кнопки: жёлтый | Цвет переднего кольца: хромированный
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель ВK-22 устанавливается методом встраивания в панель или дверцу шкафа. Диаметр отверстия 22 мм точно совпадает с габаритами корпуса - достаточно просверлить круглое отверстие нужного размера. После вставки устройство фиксируется резьбовым креплением внутри корпуса. Переднее хромированное кольцо плотно прилегает к поверхности панели, предотвращая люфт и повышая эргономичность. Для подключения используются два винтовых зажима - вход и выход каждого контакта помечен на корпусе. Кабель рекомендуется зачищать на 8–10 мм, затягивать винты усилием около 0,5 Нм - недостаточное или избыточное давление снижают срок службы контактной группы.

Безопасность и стандарты

Выключатель ABFP диаметр 22 мм желтый LED 220В ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к управляемым аппаратам низковольтного оборудования. Защита IP54 гарантирует безопасную работу в условиях возможного попадания пыли и капель воды - например, на производстве или в мастерских. Конструкция рассчитана на длительную эксплуатацию при рабочих температурах от −25C до +40C. Не предназначен для взрывоопасных сред или помещений класса взрывоопасности.

Преимущества

• Яркая LED-индикация в жёлтом цвете хорошо заметна среди других кнопок - снижает риск операционной ошибки
• Фиксированное положение кнопки исключает случайное отключение - важно для автономных процессов
• Герметичная конструкция с передним кольцом препятствует попаданию грязи внутрь механизма
• Винтовое подключение позволяет использовать медные и многожильные провода без специальных насадок
• Работает при напряжении до 220 В AC - достаточным для большинства бытовых и промышленных задач

Ограничения применения

• Не применяется в цепях постоянного тока - максимальное напряжение указано только для переменного тока
• Запрещено применять в условиях постоянного воздействия струй воды, паровой обработки или мойки - IP54 не обеспечивает герметичность против направленного потока жидкости
• Не подходит для установки вне помещений без дополнительной защиты - климатическое исполнение УХЛ4 требует контролируемой окружающей среды
• Не имеет функции импульса - нельзя использовать как кнопку старта/стопа без фиксации
• Частота переключений ограничена конструкцией - более 1000 циклов в час может снизить срок службы контактов

Примеры использования

• Автоматическая линия сборки - кнопка “Пуск” с фиксацией активирует весь цикл, LED показывает готовность к работе
• Щит управления холодильными камерами - жёлтая кнопка вкл./выкл. с индикацией позволяет быстро проверить статус компрессора
• Оборудование для деревообработки - кнопка остановки машины остаётся в нажатом состоянии после экстренного отключения
• Аварийные остановки на конвейере - сочетание яркой окраски и фиксации делает её узнаваемой и надёжной

Практические советы

• Выбирая место установки, учтите доступность кнопки - она должна быть легко достижима при обслуживании оборудования
• Проверьте диаметр отверстия в панели заранее - даже небольшое расхождение (+/- 0,5 мм) может вызвать трудности с фиксацией
• При использовании в цепях с реактивной нагрузкой (например, двигатели) используйте дополнительные контакторы - сам выключатель не предназначен для коммутации больших пусковых токов
• При необходимости замены LED - не пытайтесь вскрыть корпус самостоятельно; сертифицированный ремонт выполняется только заводом-производителем
• Для групповой установки нескольких кнопочек выбирайте единый стиль оформления - так снижается вероятность путаницы при управлении
