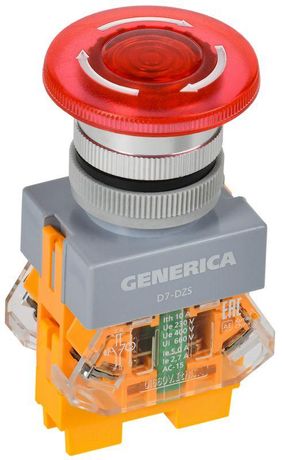

Кнопка D7-DZS "Грибок" d=22мм 1з+1р поворотная с подсветкой и фиксацией красная | BBG50-11DZS-3-11-K04-G GENERICA IEK

Кнопка грибок d22мм 1нормально-открытый + 1нормально-замкнутый поворотная с подсветкой и фиксацией красная IP54 от GENERICA и IEK - устройство для аварийной остановки оборудования, сочетающее механическую фиксацию, двухпозиционную коммутацию и светодиодную индикацию. Подходит для установки на панели управления в промышленных условиях.

Назначение и область применения

Эта кнопка используется для экстренной остановки машин и механизмов - например, станков, конвейеров, насосов, компрессоров. Красный цвет и поворотная фиксация позволяют легко отличить её от обычных кнопок запуска. После нажатия она остаётся в активном положении, пока не будет повернута для сброса. Интегрируется в системы управления с использованием контакторов, реле и пускателей. Удобна там, где требуется одновременно разомкнуть цепь питания (НО) и замкнуть цепь сигнализации (НЗ).

Технические характеристики

• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панели
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Индикация: светодиод (LED), питание 230 В AC/DC
• Защита: IP54 - защита от пыли и брызг воды с любого направления
• Механизм: поворотная фиксация - предотвращает случайное отпускание
• Подключение: винтовые зажимы - надёжное соединение с проводами до 2,5 мм2
• Рабочее напряжение: до 660 В AC / до 400 В DC
• Частота: 50 Гц (для переменного тока)

Совместимость и монтаж

Устанавливается в отверстие диаметром 22 мм, типичное для промышленных щитов. Монтируется через фланец с резьбой - плотно фиксируется в панели без дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2. Светодиод подключается параллельно к цепи управления - он светится при наличии напряжения 230 В на входе кнопки. Не требует внешнего источника питания для индикации. Совместим с большинством стандартных пускателей и реле, работающими в рамках указанных напряжений.

Безопасность и стандарты

Соответствует ГОСТ IEC 60947-5-1-2014 - основному стандарту для аппаратов управления в промышленной автоматизации. Цвет красный соответствует требованиям безопасности для аварийных остановок. Конструкция обеспечивает отказоустойчивую работу даже при вибрациях и перепадах температур в пределах эксплуатационных условий.

Преимущества

• Два типа контактов в одном корпусе - экономят место на панели и упрощают схему
• Фиксация после нажатия исключает самопроизвольный сброс - важно при аварии
• Светодиодная подсветка показывает состояние кнопки - видно издалека
• IP54 - выдерживает пыль и влагу в цехах, на элеваторах, в местах мойки оборудования
• Винтовое подключение - не требует специальных инструментов, удобно при ремонте

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP54 недостаточно для влажных помещений с прямым воздействием струи
• Светодиод рассчитан на 230 В - нельзя использовать с другими напряжениями без согласования с источником питания
• Не имеет встроенных функций задержки, импульса или блокировки - применяется только как простой коммутирующий элемент
• Не рекомендуется для частых циклов включения/выключения - оптимальна для аварийных ситуаций, а не для регулярного управления

Примеры использования

• Аварийная остановка станка ЧПУ - при нажатии кнопки прекращается подача электроэнергии на двигатель, а LED сигнализирует, что система заблокирована
• Щит управления конвейером - НО контакт отключает питание, НЗ замыкает цепь тревожного сигнала на пульт наблюдения
• Линия сборки с высоким уровнем пыли - IP54 гарантирует работоспособность даже при длительной эксплуатации в цехе

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки должен полностью войти, чтобы фланец плотно прилегал к панели
• При подключении LED учтите, что он работает только при наличии 230 В на входе; если ваша цепь ниже - потребуется отдельный источник
• Для обслуживания открутите два винта на тыльной стороне - можно заменить лампу без демонтажа всей кнопки
• Используйте эту кнопку только как аварийную - не заменяйте ею кнопки запуска, чтобы сохранить визуальную и функциональную различимость
• Проверяйте целостность фиксации каждые 6 месяцев - особенно в условиях вибраций
