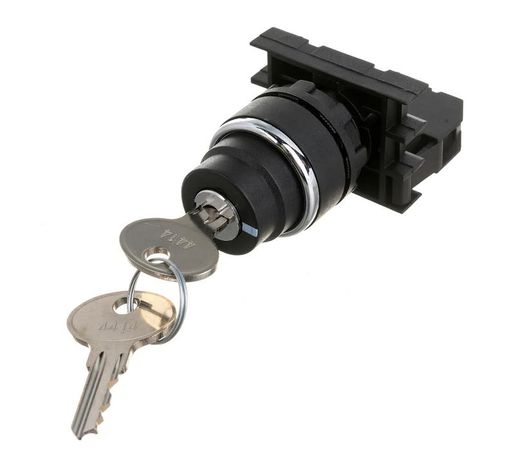

Кнопка с ключом 0-1 фиксацией ключ выним. в полож. 0 (1НО) (CM) EMAS CM100AA20

Кнопка с ключом 0-1 с фиксацией, ключ вынимается в положении 0 (1 нормально открытый контакт) EMAS - это механический переключатель с ключевой защитой для управления оборудованием, требующим контроля доступа. Артикул cm100aa20 подходит для установки на панели станков, конвейеров и других промышленных систем, где важна надёжность и безопасность.

Назначение и область применения

Этот переключатель используется там, где необходимо исключить случайное включение оборудования. Ключ можно извлечь только в выключенном состоянии (положение 0), что предотвращает запуск машины без авторизации. Подходит для промышленного оборудования: насосов, компрессоров, линий автоматизации, систем безопасности. Применяется в цепях управления, где требуется однократное включение и последующая фиксация состояния.

Технические характеристики

• Количество контактов: один нормально открытый (НО)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при максимальной нагрузке
• Частота операций: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В)
• Подключение проводов: сечение 1,5–2,5 мм2
• Корпус: металлический

Совместимость и монтаж

Установка осуществляется через круглое отверстие диаметром 22 мм - стандартный размер для кнопочных устройств. Крепится гайкой с тыльной стороны панели. Для подключения используйте провода с зачищенными концами и наконечниками (допустимо без них при плотной затяжке). Убедитесь, что панель имеет достаточную жесткость - слабые материалы могут деформироваться при закручивании. Кабельный вход не предусмотрен - провода выводятся в сторону корпуса, поэтому учитывайте свободное пространство за панелью.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного использования. Защита IP65 обеспечивает работу в условиях повышенной запылённости и влажности - например, на участках мойки, в цехах с технологическими брызгами. Отсутствие сертификации по IEC/EN 60947-5-1 в предоставленных данных не указано - проверьте документацию производителя при использовании в критичных системах.

Преимущества

• Физическая блокировка: ключ извлекается только в положении “0”, исключает несанкционированное включение
• Высокая долговечность: механический ресурс в 5 раз выше, чем электрический - подходит для частых операций
• Защита от внешних воздействий: IP65 позволяет использовать в агрессивных средах без дополнительных кожухов
• Металлический корпус: устойчив к ударным нагрузкам и повреждениям
• Простота замены: совместим со стандартными монтажными отверстиями 22 мм

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможны отказы механизма или снижение изоляционных свойств
• Максимальная коммутируемая мощность - 2,5 кВт; не применяйте для управления двигателями свыше 2,2 кВт без дополнительных контакторов
• Нет световой индикации - нельзя определить состояние устройства визуально без внешнего сигнала
• Не рассчитан на частую смену ключей - механизм не предназначен для быстрого переключения между пользователями

Примеры использования

• Запуск станка ЧПУ - ключ передаётся только ответственному оператору
• Остановка конвейера на техобслуживание - ключ остаётся у мастера до окончания работ
• Аварийный выключатель с контролем доступа - например, в зонах с высоким риском травматизма
• Системы управления насосами в пищевых производствах - где важно соблюдать протоколы безопасности

Практические советы

• Перед монтажом проверьте, чтобы ключ легко вставлялся и вынимался - при перегрузке механизма он может заедать
• Не используйте смазку внутри механизма - она притягивает пыль и снижает срок службы
• При установке в местах с постоянным орошением - направьте корпус немного вниз, чтобы вода не задерживалась на клавиатуре
• Для длительной эксплуатации рекомендовано периодическое осмотрение контактов - особенно при работе с индуктивными нагрузками
• Запасные ключи храните отдельно - потеря ключа делает устройство неработоспособным без замены всего модуля
