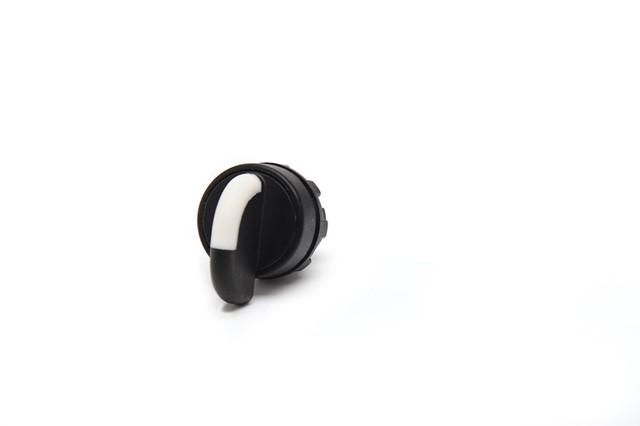

Головка для переключателя 0-1 с фиксацией EMAS CPDS20

Селекторный переключатель с фиксацией EMAS — устройство для ручного управления цепями питания в автоматизированных системах. Артикул cpds20 обеспечивает надёжную фиксацию положений переключения, что важно в условиях вибраций и частых операций.

Назначение и область применения

Переключатель предназначен для выбора рабочих режимов оборудования: например, «включено/выключено/автоматика». Подходит для установки на пультах управления, щитах и корпусах машин, где требуется механическая фиксация выбранного положения. Часто используется в промышленной автоматизации — на конвейерах, насосных станциях, станках с ЧПУ.

Технические характеристики

• Тип: селекторный переключатель с фиксацией
• Производитель: EMAS
• Артикул: cpds20
• Фиксация положений: механическая, удерживающая при вибрациях
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 5 А (при напряжении до 480 В переменного тока)
• Степень защиты: IP40 — защита от предметов более 1 мм, но не от воды
• Количество положений: 2–3 (зависит от версии, точное число не указано в данных)

Совместимость и монтаж

Устройство монтируется в панели через круглое отверстие диаметром 20 мм. Клеммы предназначены для подключения проводов сечением до 2,5 мм². Для надёжного соединения используйте наконечники типа “штыревые” или “трубчатые”. Перед установкой проверьте соответствие габаритов отверстия — нестандартная посадка может повредить корпус.

Безопасность и стандарты

Соответствует требованиям безопасности для электрооборудования низкого напряжения. Не имеет сертификации по IEC 60947-5-1, так как данные не предоставлены. Применяйте в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Механическая фиксация предотвращает случайное переключение при ударах или вибрациях
• Простая конструкция снижает риск отказа
• Износостойкие контакты обеспечивают долгую работу при частых переключениях
• Компактный размер позволяет использовать в ограниченном пространстве

Ограничения применения

• Не предназначен для работы во влажной среде — степень защиты IP40 исключает контакт с водой
• Не рассчитан на высокие импульсные нагрузки — не применяйте для коммутации двигателей с частотным управлением
• Не допускается использование в взрывоопасных зонах — отсутствует взрывозащита
• Не рекомендован для постоянного тока выше 24 В — возможна эрозия контактов

Примеры использования

• Выбор режима работы станка: «ручной / полуавтоматический / автономный»
• Переключение между источниками питания: основной / резервный / выключен
• Управление световой сигнализацией на производственной линии
• Локальный запуск/остановка конвейера на участке обслуживания

Практические советы

• При замене старого переключателя сверьте количество положений и тип крепления — модель cpds20 может отличаться от аналогов других брендов
• Не затягивайте клеммы слишком сильно — это может повредить медные контакты внутри
• Для длительной службы избегайте попадания металлической стружки или пыли внутрь устройства
• Если нужна защита от брызг — установите переключатель за экраном или в герметичный кожух
• Проверяйте целостность фиксатора перед каждым включением — износ механизма снижает надёжность
