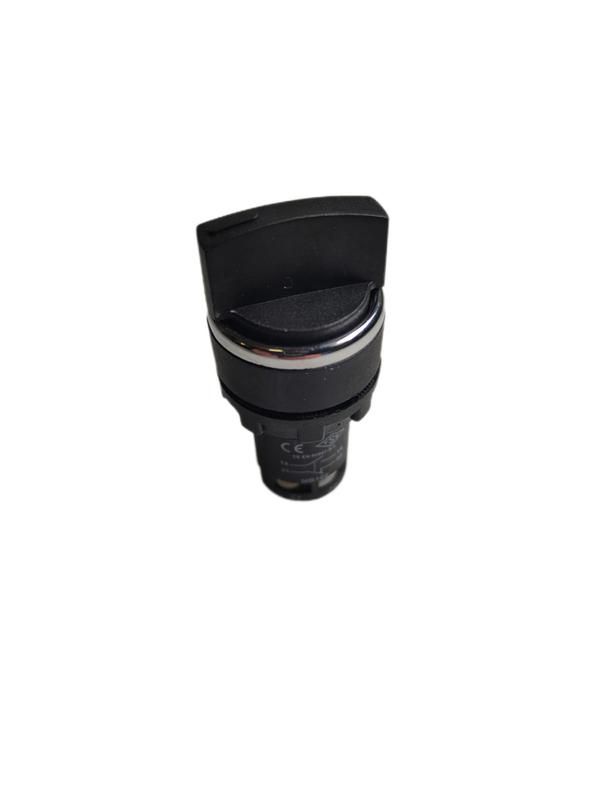

Переключатель моноблочный 22мм IP 40 1НО+1НЗ с фиксацией EMAS MB102S20

Переключатель моноблочный 22мм IP40 1НО+1НЗ с фиксацией от бренда EMAS (артикул mb102s20) предназначен для коммутации цепей управления, сигнализации и питания в промышленных системах. Его механическая надёжность и компактная форма делают его удобным решением для монтажа в электрощитах и панелях управления.

Назначение и область применения

Переключатель моноблочный 22мм IP40 1НО+1НЗ с фиксацией используется для ручного переключения между двумя состояниями: включено/выключено или два рабочих режима. Подходит для управления светом, насосами, вентиляторами, конвейерами и другим оборудованием, где требуется устойчивое положение переключателя после действия. Часто применяется в промышленных щитах, системах автоматизации, на объектах энергоснабжения и в машиностроении.

Технические характеристики

• Форм-фактор: моноблочный, диаметр 22 мм
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Фиксация: механическая - переключатель остаётся в выбранном положении до следующего воздействия
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Изоляционные материалы: поликарбонат (для корпуса), PA6 V0 (для контактных блоков - огнестойкий)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Переключатель моноблочный 22мм IP40 1НО+1НЗ с фиксацией устанавливается в стандартную круглую вырезку диаметром 22 мм. Крепится за счёт двух фиксирующих крыльев внутри панели. Подключение проводов осуществляется через зажимы - допускается использование кабелей сечением 1,5–2,5 мм2. Нет необходимости в специальных инструментах: достаточно отвертки. Переключатель можно монтировать в любом положении - вертикально, горизонтально или под углом. Блок-контакты совместимы с опциональной подсветкой (не входит в базовую комплектацию).

Безопасность и стандарты

Переключатель соответствует требованиям международных стандартов: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус контактных блоков выполнен из материала класса огнестойкости V0 PA6 - самозагасающий при возгорании. Диэлектрическая прочность обеспечивает безопасную работу даже при кратковременных скачках напряжения. Устройство не предназначено для взрывоопасных сред.

Преимущества

• Высокий механический и электрический ресурс - долгий срок службы даже при частых переключениях
• Низкий уровень нагрева при работе - снижает риск перегрева в плотно укомплектованных щитах
• Огнестойкие материалы повышают пожарную безопасность
• Гибкость монтажа - возможна установка в любой ориентации
• Удобное подключение кабеля - зажимы рассчитаны на стандартные сечения 1,5–2,5 мм2
• Пластиковые детали из поликарбоната - устойчивы к ударным нагрузкам и химическим воздействиям

Ограничения применения

• Степень защиты IP40 не предохраняет от попадания воды - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не рекомендован для работы при температурах ниже –5 C и выше +40 C - требует контроля окружающей среды
• Максимальный ток 4 А - не подходит для управления мощными двигателями или нагревателями свыше 1 кВт
• Отсутствует встроенная подсветка - её необходимо докупать отдельно, если нужна индикация состояния

Примеры использования

• Выбор режима работы станка: “ручной” / “автоматический”
• Аварийное отключение вентиляции в помещении
• Переключение между основным и резервным источником питания (в составе системы с внешними контакторами)
• Индикация и управление освещением в технических зонах
• Ручной запуск/остановка конвейера на линии сборки

Практические советы

• При монтаже проверьте глубину вырезки в панели - она должна точно соответствовать габаритам переключателя, чтобы избежать люфта
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы кабеля
• Для длительной эксплуатации в условиях повышенной вибрации используйте дополнительные демпферы или клеевые крепления
• Если планируете подключение подсветки - убедитесь, что ваш контроллер или блок питания поддерживают необходимое напряжение (обычно 24 В постоянного тока)
• Не используйте этот переключатель вместо кнопки аварийной остановки - он не имеет функции немедленного отключения и не соответствует стандартам E-STOP
