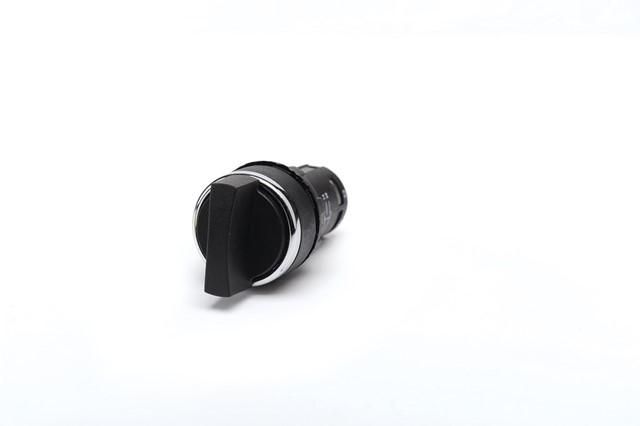

Переключатель моноблочный 22мм IP 40 1НО с фиксацией EMAS MB100S20

Переключатель моноблочный 22мм IP40 1НО с фиксацией, селекторный от бренда EMAS с артикулом mb100s20 предназначен для ручного управления цепями в условиях, где требуется надежная фиксация положения переключателя и защита от случайного контакта с пылью.

Назначение и область применения

Этот селекторный переключатель используется для коммутации однополюсной цепи с постоянным удержанием выбранного положения. Подходит для установки на панели оборудования, где необходимо выбрать один из нескольких режимов работы - например, «включено/выключено» или «ручной/автоматический». Применяется в системах автоматизации, пультах управления, бытовых и промышленных аппаратах, где важна механическая фиксация положения, а не пружинный возврат.

Технические характеристики

• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панельные отверстия
• Защита: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Контакты: 1 нормально замкнутый (1НО) - цепь замыкается при переводе рычага в рабочее положение
• Фиксация: механическая - переключатель остается в выбранном положении до ручного перемещения
• Тип: селекторный - позволяет выбирать между несколькими фиксированными позициями

Совместимость и монтаж

Устанавливается в круглое отверстие диаметром 22 мм, типичное для панелей управления. Крепление осуществляется через резьбовое соединение на корпусе переключателя. Для подключения используются клеммы, расположенные сзади - провода должны иметь сечение, соответствующее нагрузке цепи. Убедитесь, что глубина панели достаточна для размещения задней части устройства. Переключатель mb100s20 совместим с большинством стандартных панелей, но требует точного соблюдения габаритов отверстия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Защита IP40 обеспечивает безопасную работу в помещениях с пылью, но не предназначено для влажных сред, наружной установки или зон с возможностью брызг. Не используйте в местах с высокой влажностью, агрессивными парами или прямым воздействием жидкости.

Преимущества

• Механическая фиксация исключает самопроизвольное переключение при вибрации
• Стандартный размер 22 мм упрощает замену аналогов
• Простая конструкция повышает долговечность и снижает вероятность отказа
• Чёткое позиционирование удобно для операторов при частом использовании

Ограничения применения

• Не подходит для влажных, сырых или outdoor-условий - IP40 не защищает от воды
• Работает только с одной группой контактов (1НО); не имеет NO/NC-переключений
• Не рассчитан на высокие токи - проверьте допустимую нагрузку перед применением в силовых цепях
• Не рекомендован для частого переключения более 5–10 раз в минуту - риск износа механизма

Примеры использования

• Выбор режима работы станка: «Автомат» / «Ручной» / «Выключен»
• Активация аварийного сигнала в пульте управления
• Переключение между источниками питания в распределительных щитках
• Управление освещением в техническом помещении с фиксацией включённого состояния

Практические советы

• При монтаже затягивайте крепления равномерно - перекос может вызвать заклинивание рычага
• Проверьте соответствие тока и напряжения вашей цепи паспортным значениям переключателя - даже при 1НО он имеет ограниченную коммутационную способность
• Для защиты от внешних факторов используйте декоративные колпачки или экраны, но не увеличивайте степень защиты выше IP40
• Запасные экземпляры mb100s20 легко найти - этот артикул является распространённым в сериях EMAS
