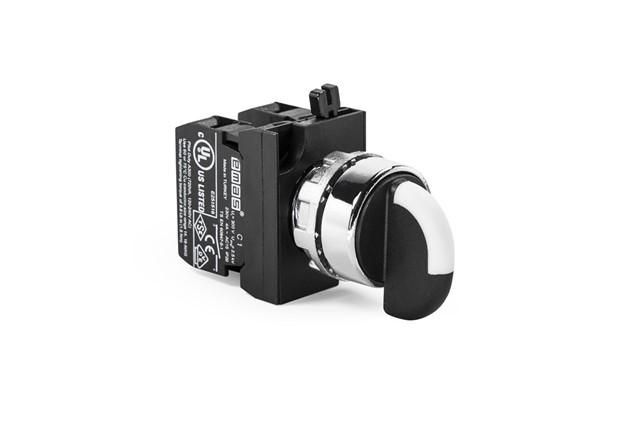

Переключатель 2-0-1 (1НО+1НО) с фиксацией серия CM (250В AC 4А) IP65 - CM101S30 EMAS

Переключатель 2-0-1 с фиксацией (2 нормально открытых контакта) EMAS, артикул cm101s30 - механический селекторный переключатель с двумя замыкающими контактами, предназначенный для управления цепями постоянного или переменного тока в условиях повышенной запыленности и влаги. Подходит для установки на панели оборудования, где требуется надежное переключение между положениями «выключено» и «включено».

Назначение и область применения

Переключатель 2-0-1 с фиксацией EMAS используется для ручного управления электрическими цепями с двухпозиционным выбором: «выкл.–вкл». Оба контакта - нормально открытые (НО), то есть замыкаются только при переводе рычага в рабочее положение. Применяется там, где важна четкая фиксация положений и устойчивость к внешним воздействиям: на пультах управления станков, конвейеров, систем освещения, насосов, вентиляторов и других устройств в промышленной среде.

Технические характеристики

• Тип контактов: 2 нормально открытых (2НО)
• Фиксация положений: механическая, с удержанием в крайних состояниях
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций (при максимальной нагрузке)
• Частота операций без нагрузки: до 3000 в час
• Частота операций с полной нагрузкой: до 1200 в час
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды под давлением
• Рабочий температурный диапазон: от –5 C до +40 C
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В)
• Подключение проводов: сечением 1,5–2,5 мм2

Совместимость и монтаж

Переключатель 2-0-1 с фиксацией EMAS устанавливается в отверстие диаметром 22 мм - стандартный размер для многих панелей управления. Корпус выполнен из металла, что обеспечивает прочность и возможность заземления. Для монтажа используйте комплектную гайку и шайбу. Убедитесь, что место установки позволяет свободно поворачивать рычаг без препятствий. Подключение проводов осуществляется через клеммы с зажимами - допускается использование медных жил с изоляцией, соответствующей указанному сечению.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Защита IP65 гарантирует безопасную работу в помещениях с высокой влажностью, пылью или возможными брызгами жидкости. Однако переключатель не предназначен для работы во взрывоопасных зонах, под водой или при температурах ниже –5 C и выше +40 C.

Преимущества

• Высокая долговечность: механический ресурс в 5 раз превышает типичные аналоги
• Устойчивость к загрязнениям благодаря классу IP65 - идеален для цехов и открытых площадок
• Жесткая фиксация положений исключает случайное переключение
• Металлический корпус обеспечивает теплоотвод и снижает риск деформации при длительной работе
• Простое подключение: совместим со стандартными проводами 1,5–2,5 мм2 без необходимости адаптеров

Ограничения применения

• Не применяйте в средах с температурой ниже –5 C - материал может стать хрупким
• Запрещена работа при напряжении свыше 230 В или токе более 4 А - риск оплавления контактов
• Не рекомендован для частого включения/выключения с полной нагрузкой чаще 1200 раз в час - снизится срок службы
• Не предназначен для автоматического управления - только ручное управление
• Не использовать в местах с постоянным погружением в воду - IP65 не означает герметичность при погружении

Примеры использования

• Ручной переключатель режима работы станка: «остановка» ↔ «рабочий режим»
• Управление аварийным освещением в цеху
• Активация системы вентиляции на участках с пылевыделением
• Выбор режима питания для тестового стенда
• Локальное управление насосом в системе орошения

Практические советы

• При монтаже проверьте, чтобы рычаг мог свободно перемещаться на 90° - не допускайте заклинивания
• Для увеличения срока службы не перегружайте контакты - соблюдайте пределы 4 А и 2,5 кВт
• Если переключатель установлен вне помещений, дополнительно защитите его от прямого попадания дождя - IP65 не спасёт от длительного воздействия струи
• Проверяйте состояние контактов каждые 10–15 тысяч операций - особенно при работе с индуктивными нагрузками
• При замене старого устройства учитывайте посадочный диаметр - новый переключатель 2-0-1 с фиксацией EMAS cm101s30 требует отверстие 22 мм
