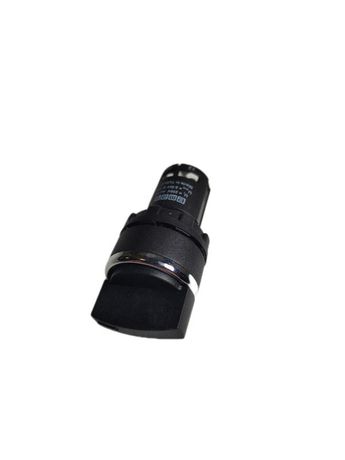

Переключатель моноблочный 22мм IP 40 1НО+1НО с фиксацией EMAS MB101S20

Переключатель моноблочный 22мм IP40 1НО+1НО с фиксацией, селекторный переключатель 2НО от бренда EMAS (артикул mb101s20) предназначен для коммутации цепей низкого напряжения с механической фиксацией положения. Подходит для управления оборудованием в условиях, где требуется надежное и долговечное переключение, например на станках, пультах управления или системах автоматизации.

Назначение и область применения

Переключатель моноблочный 22мм IP40 1НО+1НО с фиксацией используется для последовательного включения и отключения двух независимых цепей. Благодаря селекторному типу и фиксированной позиции, он удерживает выбранное состояние до ручного изменения - идеально для режимов «включено/выключено» или «рабочий/резервный». Применяется в промышленном оборудовании, пультах управления, системах освещения с несколькими точками включения, конвейерах и устройствах автоматики.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: 500 000 операций (мин.)
• Электрический ресурс: 100 000 операций (мин.)
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5C … +40C
• Степень защиты: IP40 (защита от предметов >1 мм, без защиты от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Контакты: серебро-никель (AgNi)
• Изоляция корпуса: поликарбонат, класс горючести V0
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)

Совместимость и монтаж

Переключатель моноблочный 22мм IP40 1НО+1НО с фиксацией имеет стандартный монтажный размер 22 мм - совместим с панелями, рассчитанными под этот диаметр. Устанавливается через круглое отверстие с зажимными лапками. Кабель подключается к клеммам с зажимным механизмом - допускается зачистка жил до 10 мм. Нет требований к ориентации: устройство можно монтировать вертикально, горизонтально или под углом. Для подключения подсветки предусмотрена возможность присоединения внешнего блока-контакта (не в комплекте).

Безопасность и стандарты

Переключатель соответствует требованиям международных норм: UL 508, TS EN 60947-5-1, VDE 0660. Корпус выполнен из огнестойкого материала класса V0, что снижает риск распространения пламени. Диэлектрическая прочность обеспечивает безопасную работу даже при кратковременных скачках напряжения. Работа в пределах температурного диапазона гарантирует отказоустойчивость в типичных промышленных условиях.

Преимущества

• Высокая механическая и электрическая износостойкость - подходит для интенсивного использования
• Минимальный нагрев при работе благодаря качественным материалам контактов
• Гибкость установки: любой угол монтажа без потери функциональности
• Надежная изоляция корпуса из поликарбоната - устойчив к ударным нагрузкам и химическим воздействиям
• Простое и безопасное подключение кабеля - зажимы обеспечивают плотный контакт без дополнительных инструментов

Ограничения применения

Не применяется во влажных средах - степень защиты IP40 не защищает от попадания воды. Не рекомендован для работы при температурах ниже –5C или выше +40C. Не предназначен для коммутации мощных нагрузок свыше 4 А или напряжений выше 240 В. Отсутствует встроенная подсветка - для индикации состояния требуется внешнее решение. Не подходит для взрывоопасных зон (нет взрывозащиты).

Примеры использования

• Выбор рабочего/резервного питания на станке
• Переключение режимов работы конвейерной системы
• Управление светом в длинных коридорах с двумя входами
• Аварийное отключение оборудования на пульте управления
• Настройка направления движения в механизмах с ручным управлением

Практические советы

• Проверьте диаметр отверстия в панели перед монтажом - должен точно соответствовать 22 мм
• Не затягивайте кабельные зажимы слишком сильно - это повредит изоляцию провода
• Для длительной эксплуатации в пыльных помещениях используйте дополнительные крышки или кожухи, так как IP40 не защищает от пыли
• При замене старого переключателя убедитесь, что новый имеет аналогичную коммутационную способность (4 А, 240 В)
• При использовании в системах с высокой частотой переключений регулярно проверяйте контактную группу на окисление
