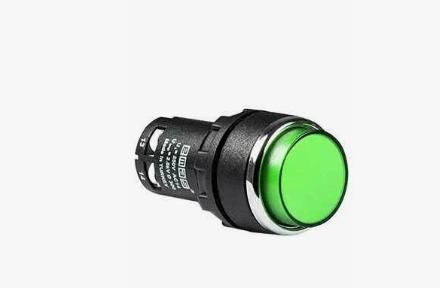

Переключатель моноблочный 22мм IP 40 2НО с фиксацией EMAS MB101S30

Переключатель моноблочный 22мм IP40 2НО с фиксацией, селекторный от бренда EMAS (артикул mb101s30) предназначен для ручного управления цепями в автоматизированных системах, где требуется надёжная механическая фиксация положений переключения. Устройство применяется там, где важна долговечность и устойчивость к частым операциям.

Назначение и область применения

Переключатель моноблочный 22мм IP40 2НО с фиксацией, селекторный используется для коммутации слаботочных и силовых цепей постоянного и переменного тока. Подходит для установки на пультах управления, щитах и корпусах оборудования, где необходимо выбрать одно из нескольких рабочих состояний - например, «включено/выключено/реверс». Благодаря фиксированному положению, он не переключается случайно при вибрациях или ударах.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (2 НО)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 циклов
• Электрический ресурс: минимум 100 000 циклов
• Частота операций: до 1200–3000 в час
• Рабочий температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Диэлектрическая прочность: между корпусом и контактами - 2000 В переменного тока; между разомкнутыми контактами - 1500 В переменного тока
• Сечение кабеля: 1,5–2,5 мм2
• Соответствие стандартам: UL 508, TS EN 60947-5-1, VDE 0660

Совместимость и монтаж

Переключатель моноблочный 22мм IP40 2НО с фиксацией, селекторный устанавливается в отверстие диаметром 22 мм. Крепится за счет фланца с зажимными лапками внутри панели. Для подключения используются клеммы, рассчитанные на провода сечением 1,5–2,5 мм2. Не требует специальных инструментов - достаточно обычной отвёртки. Совместим с большинством стандартных панелей управления и шкафов, соответствующих габаритам 22 мм.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности: UL 508 (для промышленного контрольного оборудования), EN 60947-5-1 (для низковольтных переключателей) и VDE 0660 (немецкий стандарт для электрооборудования). Это гарантирует соответствие требованиям к изоляции, пробойному напряжению и термической стойкости. Сертифицирован для использования в промышленных условиях Европы и США.

Преимущества

• Высокая механическая выносливость - подходит для интенсивного режима работы
• Контакты из AgNI обеспечивают стабильную коммутацию даже при частых включениях
• Фиксация предотвращает самопроизвольное переключение
• IP50 обеспечивает защиту от пыли - важно для цехов с металлической стружкой или порошком
• Поддержка стандартов повышает совместимость с проектами, оформленными по европейским и американским нормам

Ограничения применения

• Не предназначен для эксплуатации во влажной среде - IP50 не защищает от брызг и влаги
• Запрещён монтаж вне температурного диапазона –5…+40 C - при более низких температурах возможна потеря эластичности материалов
• Не рекомендован для нагрузок выше 4 А - превышение тока вызывает перегрев и быстрый износ контактов
• Не подходит для частоты операций свыше 3000 в час - это снижает срок службы
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная сигнализация положения

Примеры использования

• Выбор режима работы станка: «ручной/автоматический/останов»
• Управление направлением движения конвейера
• Аварийный сброс системы в безопасное состояние
• Переключение между источниками питания в распределительном щите
• Ручной запуск насоса или компрессора в сервисных устройствах

Практические советы

• При монтаже проверьте глубину отверстия - фланец переключателя должен плотно прилегать к поверхности, чтобы исключить люфт
• Используйте кабель сечением не меньше 1,5 мм2 - меньшие сечения могут нагреваться при максимальном токе 4 А
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы и привести к плохому контакту
• Если устройство будет установлено в пыльной среде, регулярно осматривайте его - хотя IP50 защищает от пыли, её накопление может затруднить вращение механизма
• Для длительной эксплуатации в условиях высокой вибрации дополнительно закрепите корпус с помощью хомутов или клеевых прокладок
