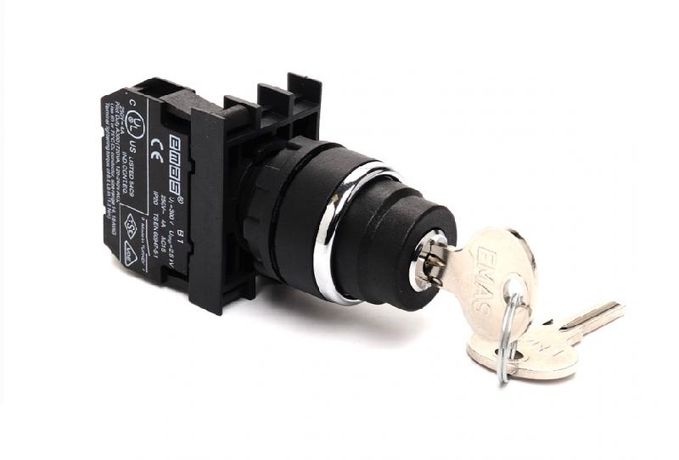

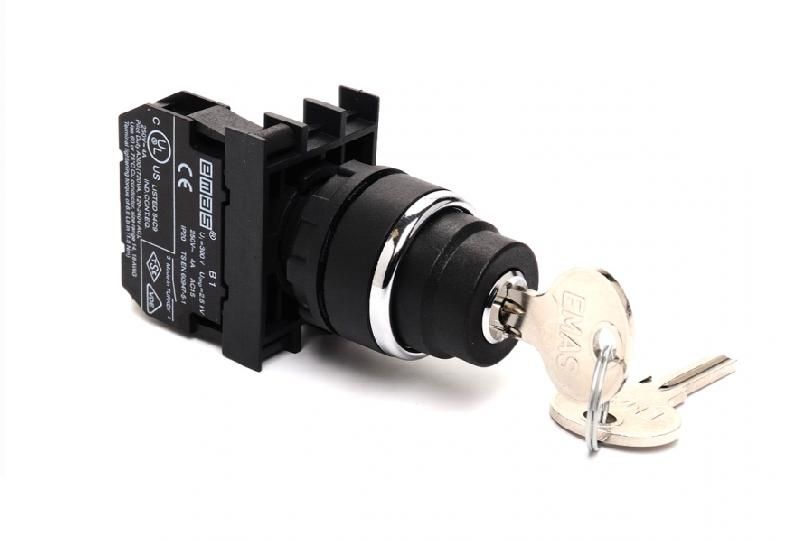

Кнопка с ключом 0-1 ключ вынимается в положении 0 (1НО+1НЗ) EMAS B102AA20

Кнопка с ключом EMAS B102AA20 предназначена для управления оборудованием с обязательной авторизацией оператора - ключ удаляется только в выключенном состоянии (позиция “0”), обеспечивая контроль доступа. Подходит для промышленного оборудования, где важна безопасность и четкая фиксация режимов работы.

Назначение и область применения

Эта кнопка используется там, где необходимо исключить случайное включение оборудования. Ключ можно извлечь лишь когда устройство полностью отключено - это предотвращает запуск машины без разрешения. Подходит для станков, конвейеров, насосных систем, автоматических линий и других объектов, требующих соблюдения правил безопасности по ГОСТ 12.2.007.0.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Положения переключения: 0 (выкл.) и 1 (вкл.), с механической фиксацией
• Извлечение ключа: возможно только в положении “0”
• Материал корпуса: поликарбонат - ударопрочный и термостойкий пластик
• Степень защиты: не указана - требуется проверка условий установки
• Подключение: клеммы для проводов до 2,5 мм2
• Установка: возможна в любом угловом положении - горизонтально, вертикально, на боку

Совместимость и монтаж

Кнопка EMAS B102AA20 совместима со стандартными держателями и монтажными рамками для кнопочных постов. Монтаж выполняется через круглое отверстие диаметром 22 мм - типичный размер для промышленных панелей. Для подключения используйте кабели с зачищенной жилой до 8 мм. Конструкция позволяет легко заменить кнопку без демонтажа всей панели - аналогично сборке LEGO.

Дополнительно можно подключить блок-контакт подсветки - он продается отдельно и совместим с этим типом устройства.

Безопасность и стандарты

Кнопка соответствует требованиям к управляемым устройствам в промышленной среде. Хотя сертификаты не указаны, материал корпуса (поликарбонат) устойчив к воздействию масла, химикатов и температурным колебаниям. Для использования во взрывоопасных зонах требуется дополнительная защита - эта модель не предназначена для таких условий.

Преимущества

• Функция извлечения ключа в положении “0” гарантирует, что оборудование нельзя включить без физического доступа к ключу
• Гибкая установка - можно монтировать в любом направлении, даже в труднодоступных местах
• Легко комбинируется с другими элементами системы благодаря унифицированному креплению
• Чёткая фиксация положений снижает риск неверного переключения
• Пластиковый корпус не нагревается и не проводит ток - повышает безопасность обслуживания

Ограничения применения

• Не предназначен для внешней установки без дополнительной защиты - степень IP не указана
• Не рассчитан на постоянную вибрацию выше среднего уровня - рекомендовано использовать с виброизоляцией на тяжёлом оборудовании
• Работает только в условиях, где допустима температура от –25C до +60C - точные границы не указаны, но поликарбонат теряет прочность ниже –40C
• Не поддерживает высокие токи - максимальная нагрузка определяется контактами, которые обычно рассчитаны на 5 А/250 В переменного тока; для больших мощностей нужен контактор

Примеры использования

• Станок с ЧПУ - ключ передаётся только ответственному оператору, после чего можно включить цикл обработки
• Конвейерная лента - ключ забирают при плановом обслуживании, чтобы никто не мог включить ленту случайно
• Аварийный останов на производстве - кнопка с ключом устанавливается рядом с аварийной кнопкой, чтобы активировать её мог только мастер с доступом
• Лабораторное оборудование - например, печь или центрифуга, где важно контролировать, кто именно запускал процесс

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - должно быть точно 22 мм, иначе потребуется адаптер
• Обязательно пометьте ключ и кнопку одинаковой табличкой - это исключает путаницу при наличии нескольких устройств
• Если планируете подсветку - выбирайте блок-контакт того же производителя (EMAS), чтобы гарантировать совместимость
• Не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию и привести к короткому замыканию
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно если устройство работает в пыльной среде
