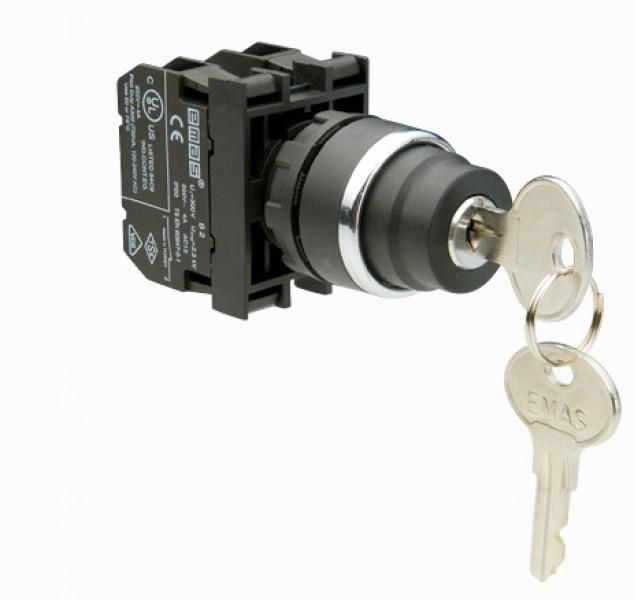

Кнопка с ключом 0-1 ключ вынимается в положениях 0 и 1 (1НО+1НЗ) EMAS B102AC20

Кнопка с ключом EMAS b102ac20 - устройство управления с механической блокировкой, где ключ можно извлечь только в положениях 0 и 1. Подходит для систем, требующих контроля доступа и предотвращения случайного запуска оборудования.

Назначение и область применения

Кнопка с ключом EMAS b102ac20 используется там, где важно исключить несанкционированное включение устройства. Ключ удерживает оператора в определённом состоянии: пока он вынут - система не работает. Это особенно актуально на производствах, в энергетике, на транспорте и в автоматизированных линиях, где требуется соблюдение правил безопасности.

Технические характеристики

• Количество положений: два - 0 (выкл.) и 1 (вкл.)
• Ключ извлекается только в обоих положениях - 0 и 1
• Контакты: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Материал корпуса: поликарбонат - прочный, устойчивый к ударным нагрузкам и перепадам температур
• Фиксация: механическая, с удерживающим механизмом
• Подключение: клеммы для проводов до 2,5 мм2
• Установка: возможна в любом положении - вертикально, горизонтально, перевёрнуто

Совместимость и монтаж

Кнопка с ключом EMAS b102ac20 совместима со стандартными держателями и монтажными рамками, используемыми в панелях управления. Монтаж выполняется через круглое отверстие диаметром 22 мм - типичный размер для кнопочных элементов. Кабель подключается легко: клеммы с зажимами позволяют зафиксировать жилы без пайки. Для подсветки есть возможность подключения внешнего блока контактов (не в комплекте).

Безопасность и стандарты

Конструкция соответствует требованиям к устройствам управления с ключевой блокировкой. Поликарбонатовый корпус обеспечивает электроизоляцию и устойчивость к химическим воздействиям. Наличие двух контактов (НО+НЗ) позволяет реализовать цепи с самоблокировкой и сигнализацией состояния. Устройство не имеет сертификации IP - не предназначено для работы в условиях повышенной влажности или пыли без дополнительной защиты.

Преимущества

• Ключ нельзя извлечь в промежуточном положении - гарантирует выполнение процедуры включения/выключения
• Легко комбинируется с другими элементами системы благодаря унифицированному креплению
• Поликарбонатовый корпус долговечен, не трескается при монтаже и не деформируется при нагреве
• Работает в любой ориентации - удобен при ограниченном пространстве
• Имеет место для наклейки этикетки - можно пометить назначение (например, “Энергия” или “Стоп”)

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита от воды и пыли (IP-класс не указан)
• Не рассчитан на частое переключение более 10 раз в минуту - длительная работа в режиме импульсов снижает срок службы контактов
• Требуется наличие свободного места для извлечения ключа - не подходит для плотно упакованных панелей без зазора
• Не содержит встроенной подсветки - для индикации нужен отдельный модуль

Примеры использования

• Выключатель питания на станке CNC - ключ забирает оператор перед обслуживанием
• Пульт аварийной остановки на конвейере - ключ остаётся в положении “0”, пока ремонт не завершён
• Система управления насосной станцией - чтобы включить оборудование, необходимо взять ключ из щита
• Шкаф распределительный с несколькими контурами - каждый контур имеет свою кнопку с ключом, что исключает путаницу

Практические советы

• Перед монтажом проверьте диаметр отверстия - должен быть точно 22 мм, иначе кнопка не зафиксируется
• Используйте стандартные таблички с надписями - это снизит риск ошибок при работе с оборудованием
• При подключении кабеля не затягивайте клеммы слишком сильно - это повредит медную жилу
• Если планируете использовать подсветку, выбирайте блок-контакт с напряжением, совпадающим с вашей сетью (обычно 24 В постоянного тока)
• Не применяйте в средах с высокой вибрацией без дополнительного крепления - хотя корпус прочный, вибрация может вызвать ослабление контактов
