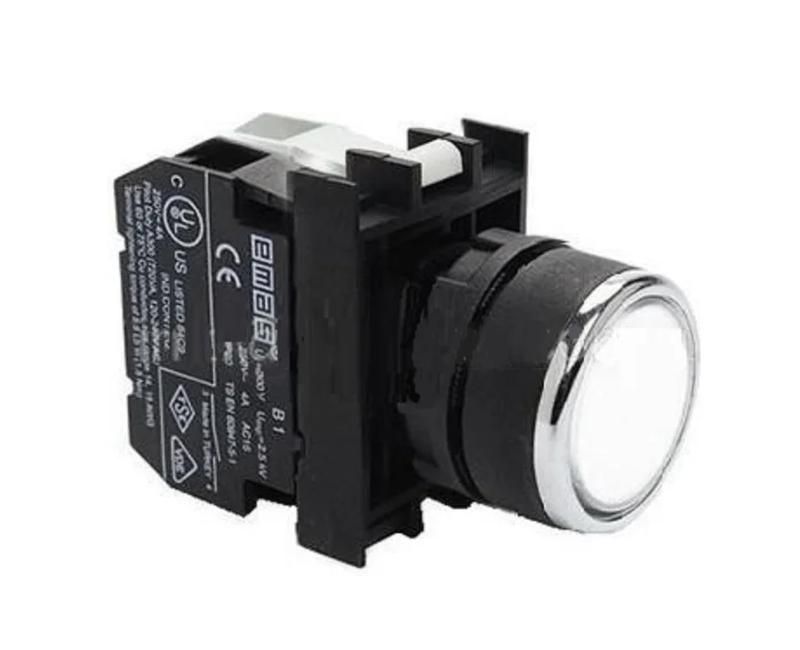

Кнопка с подсветкой-светодиод (1HO) 12-30В перем. и пост. тока бел. EMAS B150DB

Кнопка нажимная с подсветкой светодиодная 12–30В переменного и постоянного тока белая 1HO от бренда EMAS - это надёжный кнопочный выключатель в сборе для управления и сигнализации в промышленных электрощитах. Благодаря встроенной светодиодной подсветке и совместимости с переменным и постоянным током, модель b150db обеспечивает четкую визуальную индикацию состояния даже в условиях слабого освещения.

Назначение и область применения

Кнопка нажимная b150db предназначена для коммутации цепей управления, сигнализации и питания в промышленных системах. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и других объектах энергоснабжения. Светодиодная подсветка позволяет легко определить активное состояние кнопки - особенно важно в условиях плохого освещения или при работе с несколькими аналогичными элементами.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение подсветки: 12–30 В переменного или постоянного тока
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Материал корпуса: поликарбонат (огнестойкий класс V0 PA6)

Совместимость и монтаж

Кнопка b150db устанавливается в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Для подключения подсветки используются отдельные клеммы - они совместимы с источниками питания 12–30 В постоянного или переменного тока. Установка возможна в любом положении - горизонтально, вертикально или под углом. Монтаж не требует специальных инструментов: фиксация осуществляется защёлкой после вставки в панель.

Безопасность и стандарты

Кнопка соответствует требованиям международных стандартов UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из огнестойкого материала класса V0, что снижает риск распространения пламени. Диэлектрическая прочность и высокое сопротивление изоляции обеспечивают безопасную работу в сетях с повышенными нагрузками.

Преимущества

• Подсветка работает как от переменного, так и от постоянного тока - гибкость в проектировании цепей управления
• Высокий механический и электрический ресурс - долгий срок службы даже при интенсивном использовании
• Низкий уровень нагрева при работе - исключает перегрев соседних компонентов
• Пластиковый корпус из поликарбоната устойчив к ударным нагрузкам и химическим воздействиям
• Цветовая стандартизация (белый) позволяет легко интегрировать в унифицированные панели

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP50 не предохраняет от попадания жидкостей
• Запрещено использование при температурах ниже –5 C и выше +40 C - выход за диапазон снижает надёжность контактов и световой модуль
• Подсветка требует внешнего источника питания 12–30 В - не работает напрямую от сети 240 В
• Не рекомендовано применение в взрывоопасных зонах - отсутствует защита Ex

Примеры использования

• Стартовая кнопка на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере с индикацией состояния
• Кнопка включения/выключения системы освещения в распределительном щите
• Индикатор активного режима в автоматических системах водоснабжения

Практические советы

• При монтаже проверьте глубину отверстия в панели - кнопка должна плотно сесть, чтобы не болталась
• Для подсветки используйте стабилизированный источник питания - скачки напряжения могут повредить светодиод
• Не затягивайте кабельные зажимы слишком сильно - это может повредить жилы провода
• Если требуется несколько кнопок в одном щите, выбирайте одинаковые модели - это упростит обслуживание и диагностику
• Перед первым запуском проверьте целостность подсветки - при правильном подключении она должна загореться сразу после включения питания
