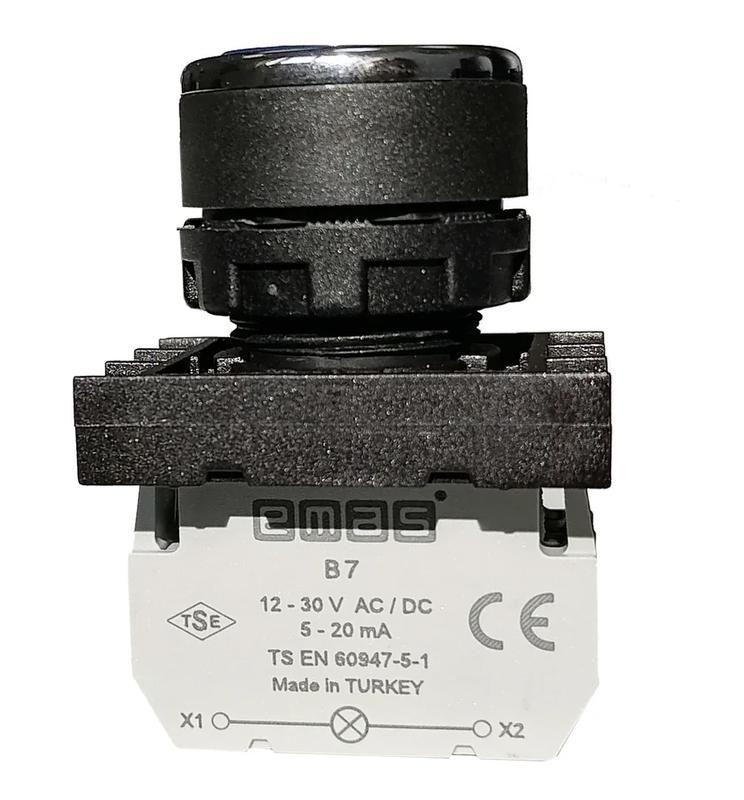

Кнопка с подсветкой-светодиод (1НО) 12-30В перем. и пост. тока син. EMAS B170DM

Кнопка нажимная с подсветкой светодиодной 12–30В переменного и постоянного тока от бренда EMAS, артикул b170dm - устройство для управления и сигнализации в электрощитах и промышленном оборудовании. Подходит для работы в сетях до 240 В, обеспечивает надёжную коммутацию и визуальную индикацию состояния за счёт встроенной LED-подсветки.

Назначение и область применения

Кнопка предназначена для включения и выключения управляющих, сигнальных и вспомогательных цепей. Используется в промышленных щитах, автоматических линиях, системах контроля оборудования, станках, конвейерах и устройствах энергоснабжения. Светодиодная подсветка позволяет легко определить состояние кнопки - активна она или нет - даже в условиях слабого освещения.

Технические характеристики

• Номинальное рабочее напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение подсветки: 12–30 В переменного или постоянного тока
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Механический ресурс: 500 000 циклов
• Электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C … +40 C
• Степень защиты: IP50 (защита от пыли, без защиты от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Корпус контактного модуля: огнестойкий полипропилен PA6 класса V0
• Пластиковые элементы: из поликарбоната

Совместимость и монтаж

Кнопка b170dm устанавливается в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Для подсветки требуется отдельный источник питания 12–30 В - он подключается к двум дополнительным клеммам, расположенным на задней части кнопки. Установка возможна в любом положении - горизонтально, вертикально или под углом. Нет необходимости в специальных инструментах - фиксация осуществляется штатным креплением с гайкой.

Безопасность и стандарты

• Соответствует UL 508 - стандарту для промышленного электрооборудования США
• Соответствует TS EN 60947-5-1 - европейскому стандарту на управление и коммутационные аппараты
• Соответствует VDE 0660 - немецкому стандарту безопасности электротехники

Корпус выполнен из материалов с огнестойкостью класса V0, что снижает риск распространения пламени при перегрузке или коротком замыкании.

Преимущества

• Подсветка работает как от переменного, так и от постоянного тока - универсальное решение для различных систем управления
• Высокий механический и электрический ресурс - долгий срок службы даже при интенсивном использовании
• Низкая теплопродукция - минимизация риска перегрева внутри щита
• Пластиковые детали из поликарбоната обеспечивают прочность и устойчивость к воздействиям среды
• Цветовая гамма позволяет визуально различать функции кнопок в составе панели

Ограничения применения

• Не предназначен для эксплуатации во влажных помещениях или на открытом воздухе - степень защиты IP50 не предохраняет от попадания воды
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодильных камер или жарких цехов без кондиционирования
• Подсветка требует внешнего источника питания; сама кнопка не содержит преобразователя напряжения
• Не рекомендовано использование в цепях с током выше 4 А - возможен выход из строя контактов

Примеры использования

• Запуск и остановка станка на производстве - красная кнопка с подсветкой для аварийной остановки
• Индикация режима работы конвейера - зелёная кнопка для запуска, желтая для паузы
• Сигнализация готовности системы в распределительном щите - синяя кнопка с подсветкой, питаемая от 24 В постоянного тока
• Управление световой индикацией в системах HVAC

Практические советы

• Перед монтажом проверьте соответствие напряжения подсветки (12–30 В) вашей системе управления - используйте отдельный источник, например, блок питания 24 В DC
• При подключении кабеля соблюдайте сечение 1,5–2,5 мм2 - более тонкие провода могут перегреваться, более толстые - не войдут в зажим
• Для многократных операций (например, на конвейере) регулярно контролируйте состояние контактов - хотя ресурс высокий, грязь и окислы могут снизить надёжность
• Выбирайте цвет кнопки согласно стандартам безопасности: красный - аварийная остановка, зелёный - запуск, жёлтый - предупреждение
• Не применяйте в местах с сильными вибрациями без дополнительной фиксации - хоть механизм устойчив, длительные удары могут повредить внутренние элементы
