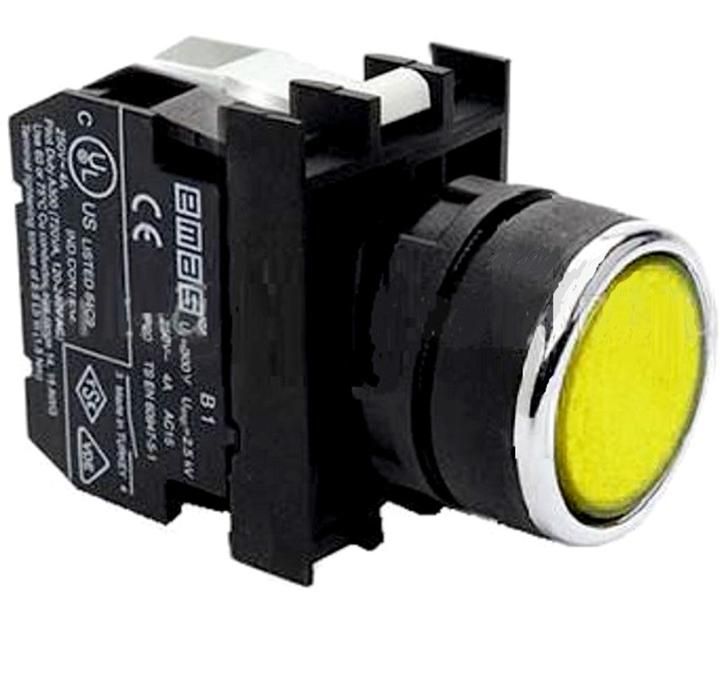

Кнопка с подсветкой-светодиод (1НО) 12-30В перем. и пост. тока желт. EMAS B180DS

Кнопка нажимная с подсветкой светодиодной 12–30В желтого цвета от бренда EMAS (артикул b180ds) предназначена для управления и сигнализации в электрощитах и промышленном оборудовании. Поддерживает переменный и постоянный ток, обеспечивает надёжную коммутацию и визуальную индикацию состояния.

Назначение и область применения

Кнопка используется для включения/выключения сигналов, управления питанием или командными цепями в системах автоматизации. Жёлтый цвет подсветки применяется для предупредительных сигналов - например, «готовность», «осторожно» или «работает». Устройство устанавливается в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение коммутации: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение подсветки: 12–30 В (переменный или постоянный ток)
• Количество контактов: 1 нормально замкнутый (1НО)
• Материал контактов: серебро-никель (AgNi)
• Изоляционное напряжение: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал корпуса: поликарбонат
• Корпус блок-контактов: огнестойкий материал класса V0 PA6

Совместимость и монтаж

Кнопка b180ds устанавливается в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы с фиксацией - допускается зачистка жил до 6 мм. Подсветка подключается параллельно основному контакту через два отдельных вывода. Корпус позволяет монтировать кнопку в любом положении - горизонтально, вертикально или под углом. Для удобства сборки предусмотрено крепление на штоке с гайкой.

Безопасность и стандарты

• Соответствует стандартам UL 508 (промышленные контроллеры)
• Соответствует TS EN 60947-5-1 (низковольтные аппараты управления)
• Соответствует VDE 0660 (немецкий стандарт электрооборудования)

Огнестойкий корпус (класс V0) снижает риск распространения пламени при перегрузках. Все материалы соответствуют требованиям безопасности для промышленного оборудования.

Преимущества

• Подсветка работает как от переменного, так и от постоянного тока - совместима с большинством систем управления
• Высокий механический ресурс - подходит для интенсивного использования
• Минимальный нагрев даже при длительной работе
• Жёлтый свет легко заметить в условиях плохого освещения
• Пластик корпуса не трескается при ударах и температурных колебаниях
• Не требует внешнего источника питания для подсветки - питание берётся из цепи управления

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Запрещён монтаж вне диапазона температур –5…+40 C - при более низких температурах возможна хрупкость материала
• Не рассчитана на высокую частоту включения выше 3000 операций в час - при превышении сокращается срок службы контактов
• Не подходит для силовых цепей выше 4 А или 240 В - использование в таких режимах вызывает перегрев и выход из строя

Примеры использования

• Пульт управления станком - жёлтая кнопка указывает на готовность к запуску
• Щит автоматического пожаротушения - индикация активации системы
• Конвейерная линия - сигнал «остановка по требованию»
• Аварийный останов на насосной станции - визуальная индикация при срабатывании

Практические советы

• При подключении подсветки проверьте соответствие напряжения - 12–30 В. Напряжение ниже 12 В не включит LED, выше 30 В - выведет её из строя
• Используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение перегреется, большее - не поместится в зажим
• Перед монтажом убедитесь, что отверстие в панели точно 22 мм - иначе кнопка не закрепится
• Не используйте в помещениях с повышенной влажностью, без дополнительной герметизации
• При обслуживании щита отключите питание - хотя кнопка имеет защиту, работа под напряжением повышает риск поражения током
