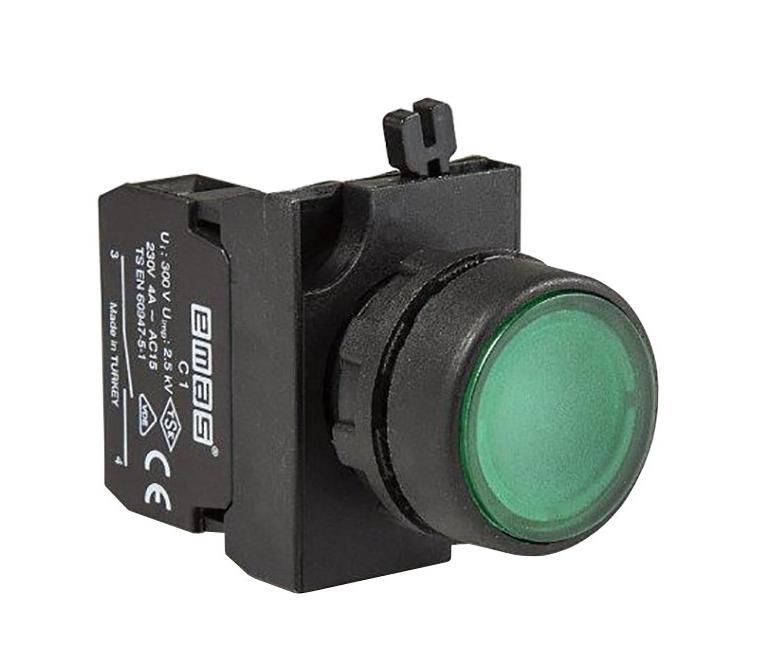

Кнопка с подсветкой-светодиод CP190DY (1НО) зел. EMAS

Кнопка нажимная с подсветкой светодиодная (1 нормально открытый контакт) зеленая от бренда EMAS (артикул cp190dy) предназначена для управления и сигнализации в электрощитах и промышленном оборудовании. Её зелёный световой индикатор и надёжный механический контакт обеспечивают четкую визуальную обратную связь при работе.

Назначение и область применения

Кнопка используется для включения и выключения цепей управления, сигнализации и питания в условиях промышленной среды. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, систем автоматизации и оборудования энергоснабжения. Зелёный цвет подсветки соответствует стандартному обозначению «включено» или «готово к работе».

Технические характеристики

• Тип контакта: 1 нормально открытый (NO)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами, 1500 В между разомкнутыми контактами
• Защита: IP65 (полная защита от пыли и струй воды)
• Температурный диапазон: от –15 C до +80 C
• Частота операций: до 1200–3000 в час
• Механический ресурс: минимум 500 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Сечение кабеля: 1,5–2,5 мм2
• Корпус: огнестойкий поликарбонат (V0 PA6)

Совместимость и монтаж

Кнопка устанавливается в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы с фиксацией - допускается зачистка жил до 6 мм. Для подсветки требуется внешнее питание 24–240 В переменного тока; провода подсветки выводятся отдельно и не перепутываются с силовыми. Установка возможна в любом положении - вертикально, горизонтально или под углом. Нет необходимости в дополнительных креплениях - кнопка фиксируется штатной гайкой после ввода в панель.

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного контрольного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для аппаратов управления)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Корпус выполнен из материала класса огнестойкости V0 - самозатухающий при возгорании. Это обеспечивает безопасность при аварийных ситуациях в электрощитах.

Преимущества

• Зелёная подсветка повышает видимость состояния в условиях слабого освещения
• Высокая степень защиты IP65 позволяет использовать в запылённых и влажных помещениях
• Огнестойкий корпус снижает риск распространения пламени
• Долгий срок службы благодаря высокому механическому и электрическому ресурсу
• Низкий уровень нагрева даже при длительной нагрузке
• Гибкость монтажа - можно устанавливать в любой ориентации

Ограничения применения

• Не предназначен для работы с постоянным током выше 240 В
• Не рекомендуется для частых быстрых срабатываний более 3000 раз в час - это снизит электрический ресурс
• Подсветка требует отдельного источника питания - нельзя использовать без него
• Не следует применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Кнопка старта на пульте управления насосной станцией
• Индикатор готовности к запуску на конвейере
• Аварийный сброс системы в цехе с повышенной запылённостью
• Сигнализация «работа в порядке» на щите автоматического освещения

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в панели - кнопка рассчитана на 22 мм
• При подключении подсветки используйте отдельный провод - не путайте его с силовым контактом
• Для долгой службы не превышайте номинальный ток 4 А - перегрузка сокращает срок жизни контактов
• При использовании в холодных условиях (+15 C и ниже) избегайте резких ударов по кнопке - пластик становится хрупче
• Проверяйте герметичность после установки - особенно важна при наличии струй воды (IP65)
