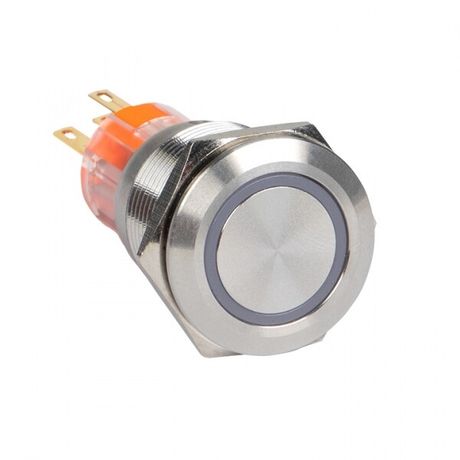

Кнопка S-Pro67 19 мм с фикс. синей подсв. 230В PROxima | s-pro67-241 EKF

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 230В от EKF - это надёжный элемент управления с индикацией для оборудования, требующего устойчивости к запылённости и влаге. Артикул s-pro67-241 подходит для установки на панели станков, автоматических линий и других промышленных систем.

Назначение и область применения

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 230В используется для включения и выключения электрических цепей с сохранением положения после нажатия. Подсветка позволяет легко определить состояние устройства в условиях плохого освещения. Применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации. Особенно эффективна там, где требуется визуальный контроль активного режима работы.

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Номинальное напряжение: 230 В переменного тока (частота 50/60 Гц)
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду
• Тип кнопки: плоская, с цилиндрическим толкателем
• Фиксация: механическая - кнопка остаётся в нажатом состоянии до вторичного нажатия
• Подсветка: синяя LED, работает при подаче напряжения 230 В
• Переднее кольцо: серого цвета, защищает корпус и обеспечивает плотную посадку
• Количество контактных групп: одна (1 НЗ контакт, 0 НО контактов)
• Материал корпуса: нержавеющая сталь AISI 304
• Количество постов: один

Совместимость и монтаж

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 230В монтируется врезным способом в отверстие диаметром 19 мм. Для установки достаточно продеть провода через заднюю часть и закрепить гайкой. Крепление надёжное, не требует дополнительных кронштейнов. Совместима со всеми панелями толщиной до 8 мм. Передний серый обод обеспечивает эстетичный вид и предотвращает люфт. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных условиях. Корпус из нержавеющей стали AISI 304 устойчив к коррозии и химическому воздействию. Степень защиты IP67 гарантирует работу в агрессивных средах: на производствах с мойкой, в сырых помещениях, на открытых площадках. Напряжение 230 В рассчитано на использование в бытовых и промышленных сетях Европы и стран СНГ.

Преимущества

• Устойчивость к внешним факторам благодаря IP67 и материалу корпуса
• Яркая синяя подсветка повышает безопасность и удобство управления в темноте
• Механическая фиксация исключает случайное отключение
• Простая замена - совместима с другими моделями серии PROxima
• Высокая долговечность: стальная конструкция служит десятилетиями даже в тяжёлых условиях

Ограничения применения

• Не предназначен для коммутации нагрузок выше 230 В переменного тока - превышение напряжения вызывает пробой контактов
• Отсутствие нормально-открытых (НО) контактов - нельзя использовать для схем, требующих размыкания цепи при отпускании кнопки
• Подсветка работает только при наличии напряжения 230 В; несовместима с низковольтными системами (например, 24 В)
• Не рекомендовано применение в зонах с постоянным погружением в жидкость - IP67 допускает лишь временное воздействие воды

Примеры использования

• Стартовая кнопка на станке с ЧПУ - после нажатия механизм продолжает работать, пока не будет снова нажата кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 230В
• Индикация аварийного останова на конвейере - синяя подсветка показывает, что система заблокирована
• Ручной управляемый клапан в пищевой промышленности - устойчивость к мойкам и влаге делает её идеальной для таких условий
• Пульт управления на объекте с ограниченной видимостью - подсветка помогает найти кнопку в ночное время

Практические советы

• При монтаже проверьте глубину отверстия - она должна точно соответствовать 19 мм, иначе возникнет люфт или трудности с фиксацией
• Избегайте перегрузки контакта - максимальная мощность рассчитана на 230 В, не используйте для управления двигателями свыше 1,5 кВт без промежуточного реле
• При замене старой кнопки убедитесь, что новый артикул s-pro67-241 имеет ту же типоразмерную компоновку - все модели серии PROxima взаимозаменяемы
• Для длительной службы регулярно протирайте поверхность от масла и грязи - не используйте агрессивные растворители, они могут повредить покрытие
• Если нужна другая подсветка (красная, белая) - выбирайте аналогичные модели из серии S-Pro67, они отличаются только цветом линзы
