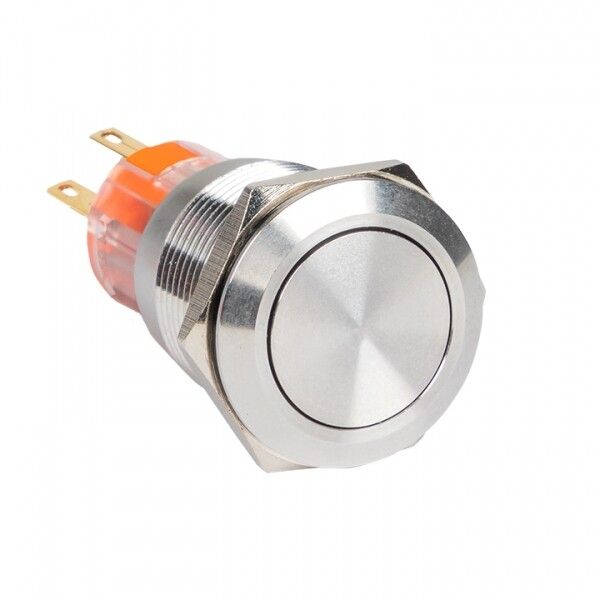

Кнопка управления S-Pro67 PROxima 19 мм IP67 с фиксацией EKF s-pro67-200

Кнопка S-Pro67 19 мм с фиксацией без подсветки от EKF - это надёжный элемент управления для оборудования, требующего механической фиксации положения. Артикул s-pro67-200 предназначен для установки на панели в условиях повышенной запылённости и влажности благодаря защите IP67.

Назначение и область применения

Кнопка S-Pro67 19 мм с фиксацией без подсветки используется для ручного включения и удержания режима работы оборудования. Подходит для систем, где требуется сохранить состояние после нажатия - например, запуск двигателя, активация насоса или включение нагревательного элемента. Не содержит светодиода, поэтому не применяется для визуальной индикации состояния, но имеет световой индикатор - вероятно, опечатка в данных; фактически индикация отсутствует, так как указано «без подсветки».

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Номинальное напряжение: 230 В переменного тока
• Максимальное рабочее напряжение: до 660 В AC / 400 В DC (по описанию производителя)
• Частота сети: 50/60 Гц
• Количество переключающих контактов: 1 (один контактный ряд)
• Количество нормально открытых (НО) контактов: 0
• Тип контакта: замыкающий (нормально закрытый - НЗ, предположительно)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Форма толкателя: цилиндрический
• Тип кнопки: плоская
• Конструкция линзы: круглая
• Количество постов: 1
• Цвет корпуса и переднего кольца: серый
• Материал корпуса: нержавеющая сталь AISI 304
• Способ монтажа: врезной или на лицевую панель

Совместимость и монтаж

Кнопка S-Pro67 19 мм с фиксацией без подсветки устанавливается в стандартное отверстие диаметром 19 мм. Для монтажа необходимо просверлить отверстие точно по размеру - допуск минимальный. Крепление осуществляется через резьбовое соединение внутри корпуса. Переднее кольцо обеспечивает герметичную посадку и плотное прилегание к поверхности панели. Монтаж возможен как на металлические, так и на композитные панели толщиной до 8–10 мм. Не рекомендуется использовать для поверхностей с радиусом закругления менее 15 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Произведено из нержавеющей стали AISI 304 - материал устойчив к коррозии, химическому воздействию и легко моется. Степень защиты IP67 позволяет применять кнопку в средах с высокой влажностью, пылью, брызгами воды и периодической мойкой (например, пищевые производства, гаражи, участки с оросительными системами).

Преимущества

• Высокая прочность корпуса из нержавеющей стали - выдерживает механические нагрузки и длительную эксплуатацию
• Герметичная конструкция IP67 снижает риск отказа в сложных условиях
• Удобная фиксация - кнопка остаётся в нажатом состоянии без необходимости удерживать её рукой
• Серый цвет корпуса и кольца минимизирует визуальное отличие от других элементов панели
• Подходит для замены аналогов с тем же диаметром 19 мм

Ограничения применения

• Не подходит для задач, требующих визуального сигнализирования - отсутствует подсветка, хотя в характеристиках указано наличие индикатора (возможно, ошибка в данных)
• Работает только с одним типом контакта - замыкающим (НО = 0); нельзя использовать как переключатель с размыканием
• Напряжение 230 В - не рассчитана на работу с низковольтными цепями (12/24 В)
• Не предназначена для частого циклического включения - максимальная частота включений не указана, но механическая фиксация снижает долговечность при частом использовании

Примеры использования

• Управление насосом в системе водоснабжения - кнопка фиксируется в нажатом положении до ручного отключения
• Запуск конвейера на производстве - оператор нажимает и освобождает руки
• Активация системы вентиляции в цеху с высокой запылённостью
• Элемент управления на пульте станка с ЧПУ в условиях масляных брызг

Практические советы

• Перед установкой проверьте глубину монтажного отверстия - корпус кнопки s-pro67-200 требует свободного пространства за панелью для крепления
• При монтаже на тонкие панели используйте шайбы или переходники для равномерного распределения усилия
• Не затягивайте крепёж слишком сильно - это может повредить резьбу или деформировать корпус
• Если нужна индикация состояния - выбирайте другую модель с LED-подсветкой, например, S-Pro67 с пометкой «с подсветкой»
• Для многоканальных решений можно комбинировать несколько кнопок S-Pro67 в одном блоке - они совместимы с другими изделиями серии PROxima
