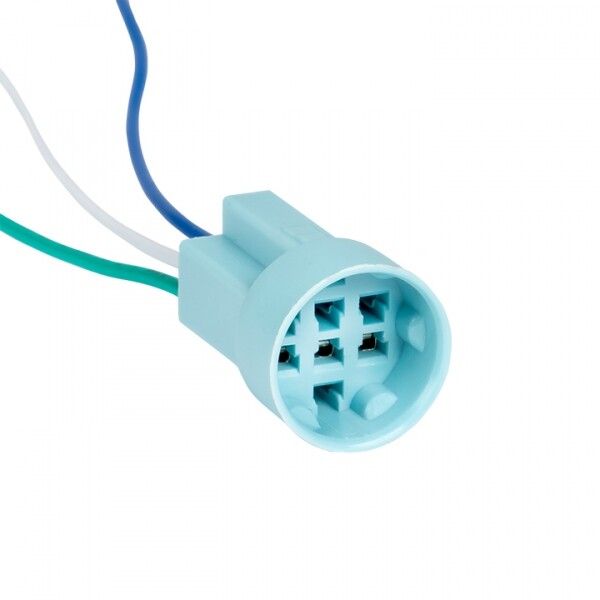

Адаптер для подключение кнопок S-Pro67 3 контакта PROxima | s-pro67-401 EKF

Адаптер для подключения кнопок S-Pro67 3 контакта от EKF позволяет легко соединить кнопки серии S-Pro67 с кабелями и проводами, обеспечивая надёжный контакт без необходимости перепайки. Этот адаптер совместим с изделиями серии PROxima и предназначен для использования в условиях повышенной запылённости и влажности.

Назначение и область применения

Адаптер для подключения кнопок S-Pro67 3 контакта используется для быстрого и безопасного подсоединения трёхконтактных кнопок серии S-Pro67 к внешним цепям управления. Он применяется там, где требуется замена или модернизация кнопочных элементов без изменения существующей проводки — например, при ремонте оборудования на производстве, в системах автоматизации или на конвейерах.

Технические характеристики

• Тип изделия: адаптер для подключения
• Количество контактов: 3
• Материал корпуса: пластик
• Совместим с кнопками S-Pro67 серии PROxima
• Работает в паре с устройствами, рассчитанными на переменный ток до 660 В / 50–60 Гц и постоянный ток до 400 В

Совместимость и монтаж

Адаптер для подключения кнопок S-Pro67 3 контакта устанавливается непосредственно на штыревые выводы кнопок серии S-Pro67. Его конструкция позволяет защёлкнуть его на контакты без инструментов — достаточно плотно вставить и проверить фиксацию. Подключаемый кабель заводится в клеммную часть адаптера и зажимается винтом. Обязательно используйте кабели сечением, соответствующим нагрузке цепи — не более 1,5 мм² для стандартных применений.

Безопасность и стандарты

Адаптер предназначен для работы в составе аппаратуры S-Pro67, которая соответствует требованиям безопасности для электрооборудования в промышленных условиях. Хотя сам адаптер не имеет отдельной степени защиты, он сохраняет IP67 всей системы, когда установлен правильно — то есть после установки кнопки S-Pro67 в монтажное отверстие 19 мм и герметичного закрепления.

Преимущества

• Ускоряет замену кнопок — не требует перепайки проводов
• Изготовлен из прочного пластика, устойчивого к механическим воздействиям
• Обеспечивает надёжный контакт даже при вибрациях
• Не требует специальных инструментов для установки

Ограничения применения

• Подходит только для кнопок S-Pro67 с 3 контактами — несовместим с другими типами или сериями
• Не предназначен для использования вне системы S-Pro67 — не работает как самостоятельный коммутирующий элемент
• Не выдерживает прямого попадания воды под давлением — хотя система в целом IP67, адаптер не является гидроизолированным отдельно
• Не рекомендован для высоких температур выше +60 °C — материал корпуса теряет жесткость

Примеры использования

• Замена износившейся кнопки старта/останова на станке с ЧПУ
• Модернизация пульта управления конвейерной линии без переделки кабельных трасс
• Подключение аварийной остановки в пищевой промышленности, где важна чистота и герметичность

Практические советы

• Перед установкой убедитесь, что питание отключено — даже при малых токах риск поражения существует
• Проверьте соответствие типа кнопки: только 3-контактные модели S-Pro67 подходят
• При монтаже в металлический щит используйте резиновые прокладки вокруг отверстия 19 мм — это продлит срок службы уплотнителей
• Не затягивайте клеммы слишком сильно — можно повредить медные контакты внутри адаптера
• Для длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на окисление и загрязнение
