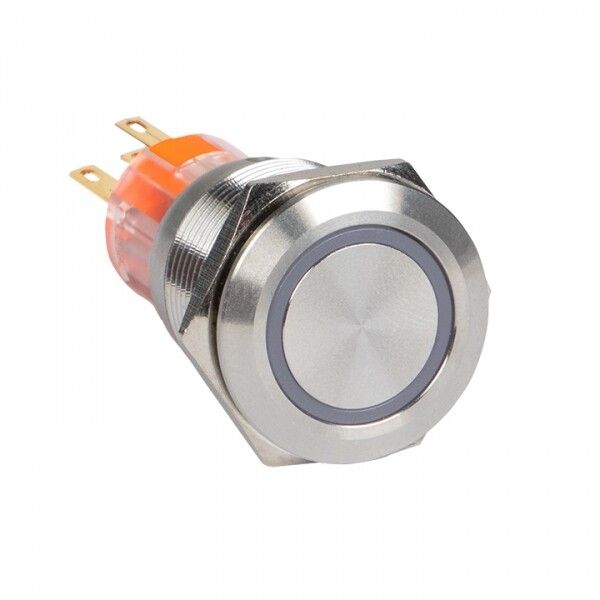

Кнопка S-Pro67 19 мм с фикс. синей подсв. 24В PROxima | s-pro67-242 EKF

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 24В от EKF - это надёжный элемент управления с индикацией, подходящий для установки на панели оборудования в условиях повышенной запылённости и влаги. Артикул s-pro67-242 обеспечивает устойчивую работу в промышленных системах с напряжением 24 В постоянного тока.

Назначение и область применения

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 24В используется для ручного управления технологическими процессами: включения, остановки, сброса или активации режимов работы оборудования. Синяя подсветка визуально указывает на состояние кнопки - она горит при включении, что особенно важно в шумных или плохо освещённых зонах. Подходит для установки на пультах управления станков, конвейеров, насосных станций, автоматических линий и других промышленных объектов.

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Рабочее напряжение: 24 В постоянного тока
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Тип кнопки: плоская, с цилиндрическим толкателем
• Фиксация: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Подсветка: да, синего цвета, светодиодная
• Переднее кольцо: серого цвета, металлическое
• Конструкция линзы: круглая, из прочного пластика
• Количество постов: один
• Количество нормально открытых (НО) контактов: 0
• Количество переключающих контактов: 1 (нормально замкнутый - НЗ)
• Материал корпуса: нержавеющая сталь AISI 304

Совместимость и монтаж

Кнопка S-Pro67 19 мм с фиксацией и синей подсветкой 24В монтируется врезным способом в отверстие диаметром 19 мм. Для установки требуется предварительно просверленное отверстие с точными геометрическими параметрами. Крепление осуществляется через резьбовое соединение за счёт переднего серого кольца. Монтаж возможен как на вертикальных, так и на горизонтальных панелях. Обратите внимание: кнопка не требует внешних проводов для подсветки - питание подаётся прямо на контактную группу, совмещённую с LED-индикатором. Подключение выполняется к клеммам внутри корпуса после установки.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленной среде. Степень защиты IP67 позволяет использовать кнопку S-Pro67 19 мм с фиксацией и синей подсветкой 24В в условиях высокой влажности, мытья водой под давлением (например, на пищевых производствах) и в пыльных помещениях. Корпус из нержавеющей стали AISI 304 устойчив к коррозии и химически агрессивным средам. Работает в температурном диапазоне, типичном для промышленных условий - от -25C до +55C (по данным серии PROxima).

Преимущества

• Универсальная фиксация - кнопка остаётся включённой без необходимости удерживать её рукой
• Яркая синяя подсветка повышает видимость в сложных условиях освещения
• Защита IP67 снижает риск отказа из-за попадания воды или пыли
• Корпус из нержавеющей стали обеспечивает долгий срок службы даже в агрессивной среде
• Один пост и один контакт позволяют легко интегрировать в существующие схемы управления

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В постоянного тока - применение при более высоких значениях вызовет выход из строя подсветки и контактов
• Отсутствие нормально открытых контактов ограничивает возможности схемотехники - нельзя использовать для импульсного управления без внешней логики
• Не рекомендуется для установки в местах с постоянным воздействием паров кислот, щелочей или растворителей - хотя материал устойчив, длительный контакт с агрессивными веществами может повредить поверхность
• Синяя подсветка не ярче 80 лм - недостаточно для использования в условиях прямого солнечного света

Примеры использования

• Остановка конвейера на производстве - кнопка включается и остаётся в нажатом состоянии до сброса оператором
• Индикация аварийного режима на пульте управления насосной станцией - синий свет показывает, что система находится в режиме экстренной остановки
• Активация цикла мойки в пищевой промышленности - кнопка выдерживает регулярную мойку водой под давлением благодаря IP67
• Управление пневматической системой в автомобильной сборке - надёжная работа в условиях масла, пыли и вибрации

Практические советы

• При монтаже проверьте глубину отверстия - оно должно точно соответствовать 19 мм, иначе кнопка не будет плотно фиксироваться
• Не используйте силовые кабели большого сечения - входные клеммы рассчитаны на ток до 5 А; для больших нагрузок применяйте промежуточные реле
• При подключении подсветки соблюдайте полярность: красный провод - плюс, синий - минус (стандарт для 24 В DC)
• Если нужна функция “вкл./выкл.” с двумя состояниями, выбирайте другую модель - эта кнопка работает как “запомнить” (latching), а не как “нажать - отпустить”
• Для обслуживания достаточно открутить переднее кольцо - внутренние компоненты доступны без демонтажа всей панели
