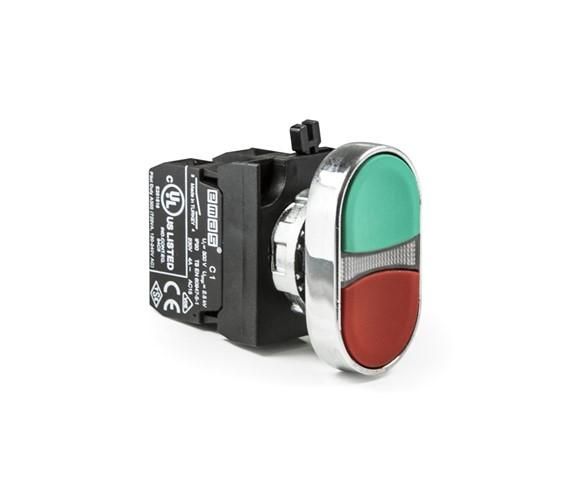

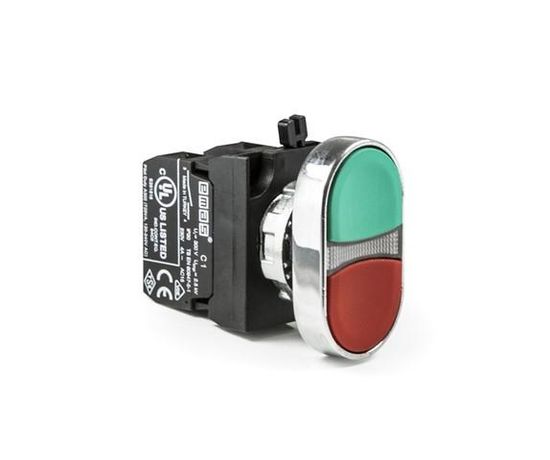

Кнопка сдвоенная (1НО+1НЗ) (CM) красн./зел. EMAS CM102K20KY

Кнопка сдвоенная (1 нормально открытый + 1 нормально закрытый контакт) красная/зеленая, с управлением в сборе, овальная линза, серия CM от бренда EMAS (артикул cm102k20ky) предназначена для управления технологическими процессами, где требуется одновременный контроль двух состояний - запуск и остановка - через один корпус. Устройство устойчиво к пыли и водным струям, что делает его надежным для промышленной среды.

Назначение и область применения

Эта кнопка используется там, где необходимо управлять двумя цепями сразу: одна - на включение (красный контакт, нормально открытый), другая - на остановку (зеленый контакт, нормально закрытый). Подходит для пультов управления станками, конвейерами, насосными установками, системами автоматизации, где важна наглядность и безопасность оператора. Благодаря цветовой индикации снижается риск ошибочных действий.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Цвета индикаторов: красный (НО), зеленый (НЗ)
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при полной нагрузке
• Предельная частота: до 3000 нажатий/час без нагрузки, 1200 - при максимальной нагрузке
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Рабочая температура: от –5 C до +40 C
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Форма линзы: овальная, обеспечивает равномерную подсветку
• Корпус: металлический, прочный, устойчив к механическим воздействиям

Совместимость и монтаж

Кнопка cm102k20ky монтируется в панели с отверстием стандартного размера для устройств серии CM. Для установки потребуется фиксация гайкой с тыльной стороны. Провода подключаются к клеммам с зажимами - подходят жилы сечением 1,5–2,5 мм2. Не требует внешнего питания - работает как пассивный коммутационный элемент. Совместима с большинством стандартных панелей управления промышленного типа.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP65, что гарантирует работу в условиях повышенной влажности, пыли и мытья оборудования струями воды. Применяется в соответствии с международными нормами для электрооборудования в промышленных зонах. Отсутствие внутренней электроники исключает помехи и отказы от перегрузок по напряжению.

Преимущества

• Объединяет два функциональных контакта в одном корпусе - экономит место на панели
• Яркая цветовая индикация повышает удобство и безопасность работы
• Высокий механический ресурс - долгий срок службы даже при активном использовании
• Металлический корпус выдерживает удары, вибрацию и агрессивную среду
• IP65 позволяет использовать в цехах, на улице, в местах с регулярной мойкой

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможны сбои в работе материала
• Максимальная коммутируемая мощность - 2,5 кВт; не подходит для управления двигателями свыше 2,2 кВт без дополнительных контакторов
• Частота нажатий ограничена: более 1200 операций в час при нагрузке снизит срок службы
• Не имеет встроенной подсветки - свет от линзы зависит от внешних источников освещения

Примеры использования

• Управление станком: красная кнопка - запуск, зеленая - аварийная остановка
• Ленточный конвейер: включение и немедленная блокировка при необходимости
• Гидравлическая система: запуск насоса и параллельное отключение клапана
• Автоматизированный участок: совмещённый сигнал начала и завершения цикла

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать размеру корпуса кнопки cm102k20ky
• Используйте кабели с медными жилами и качественной изоляцией - особенно важно при работе на пределе допустимой мощности
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать корпус и нарушить герметичность
• При эксплуатации в условиях высокой влажности периодически проверяйте состояние уплотнений и поверхности линзы
• Если нужна подсветка в темноте - используйте внешние LED-индикаторы рядом с кнопкой, так как сама линза не светится самостоятельно
