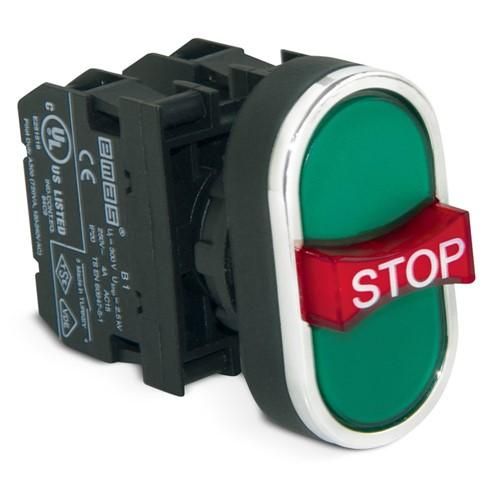

Кнопка тройная с аварийной кнопкой "STOP" зел. EMAS B121B30YY

Кнопка нажимная с аварийной кнопкой "STOP" тройная, красный/зеленый, с линзой, EMAS (артикул b121b30yy) - компактное устройство управления с комбинированной функцией запуска и экстренной остановки, предназначенное для установки на оборудовании, где требуется четкая визуальная сигнализация и надежное управление циклом работы.

Назначение и область применения

Эта кнопка используется для управления технологическими процессами, требующих одновременного контроля за запуском и немедленной остановкой оборудования. Тройная конструкция позволяет выполнять три действия: включение (зеленая кнопка), выключение (красная кнопка STOP) и дополнительный сигнал (вторая нормально замкнутая или разомкнутая группа). Подходит для станков, конвейеров, насосных систем, автоматических линий и других промышленных объектов, где важна быстрая реакция на аварию.

Технические характеристики

• Количество контактов: 1НО + 1НЗ + 1НО (три группы контактов)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 1000 ВА
• Механический ресурс: 500 000 операций
• Электрический ресурс: 100 000 операций
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP50 - защита от пыли, но не от воды
• Частота операций: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В постоянного тока)
• Сечение подключаемых проводов: 1,5–2,5 мм2
• Индикация: световая через линзу - цветная подсветка для каждого элемента
• Материал кнопок: прочный поликарбонат
• Корпус контактных блоков: огнестойкий материал V0 PA6

Совместимость и монтаж

Кнопка имеет модульную конструкцию: корпус и контактные блоки можно последовательно соединять по принципу конструктора, что упрощает сборку многофункциональных пультов. Для монтажа требуется отверстие стандартного диаметра - совместима с типичными панелями управления. Кабельные вводы защищены, позволяют фиксировать провода без дополнительных хомутов. Подключение осуществляется к клеммам внутри корпуса; рекомендуется использовать провода сечением 1,5–2,5 мм2. Отдельные элементы (зеленая и красная кнопки) механически связаны, но электрически независимы - каждая работает своей группой контактов.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности промышленного оборудования: огнеупорный корпус класса V0 PA6 предотвращает распространение пламени при перегрузках. Защита контактов исключает случайное прикосновение к токоведущим частям. Индикация выполнена с применением защищенных светодиодов, снижающих риск выхода из строя при скачках напряжения. Однако степень защиты IP50 не обеспечивает герметичность - устройство нельзя использовать во влажных средах или там, где возможны брызги воды.

Преимущества

• Увеличенный механический ресурс - 500 тысяч нажатий - обеспечивает долгую службу даже при высокой нагрузке
• Цветная световая индикация повышает узнаваемость команд: зеленый - “пуск”, красный - “останов”
• Огнеупорный корпус V0 PA6 снижает риск возгорания при аварии
• Защищенные кабельные вводы уменьшают вероятность повреждения проводов при монтаже
• Минимальный нагрев при работе продлевает жизнь светодиодов и контактов
• Модульная система позволяет легко расширять функционал пульта, добавляя другие кнопки того же типа

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности, на улице или в помещениях с мытьем водой - IP50 не защищает от жидкости
• Работает только при температуре выше –5 C - не подходит для холодных складов или зимних площадок без отопления
• Максимальная частота операций при полной нагрузке - 1200 в час - не годится для высокоскоростных автоматических линий с более чем 20 операциями в минуту
• Поддерживается только переменный ток 250 В - несовместима с цепями постоянного тока или напряжением выше указанного

Примеры использования

• На металлообрабатывающем станке: зеленая кнопка - запуск цикла, красная - аварийная остановка, третья группа - активация режима обслуживания
• На конвейере: одна кнопка - стартер, вторая - экстренный стоп, третья - сброс системы после аварии
• В системе подачи сырья: сочетание кнопок для запуска, остановки и проверки работоспособности датчиков

Практические советы

• Перед монтажом проверьте соответствие сечения провода - использование проводов меньше 1,5 мм2 может вызвать перегрев, больше 2,5 мм2 - затруднит фиксацию в клеммах
• При установке в панели используйте подходящий крепеж - кнопка должна быть плотно закреплена, чтобы избежать люфта при нажатии
• Не применяйте в местах с воздействием масел, растворителей или агрессивных паров - они могут повредить поверхность поликарбоната
• Для длительной эксплуатации в условиях пыли регулярно протирайте поверхность кнопок - хотя IP50 защищает от попадания пыли внутрь, внешняя грязь может мешать нажатию
• При использовании нескольких таких кнопок в одном блоке - следите за правильным подключением контактов, особенно НЗ (нормально замкнутых) - они часто используются в цепях безопасности
