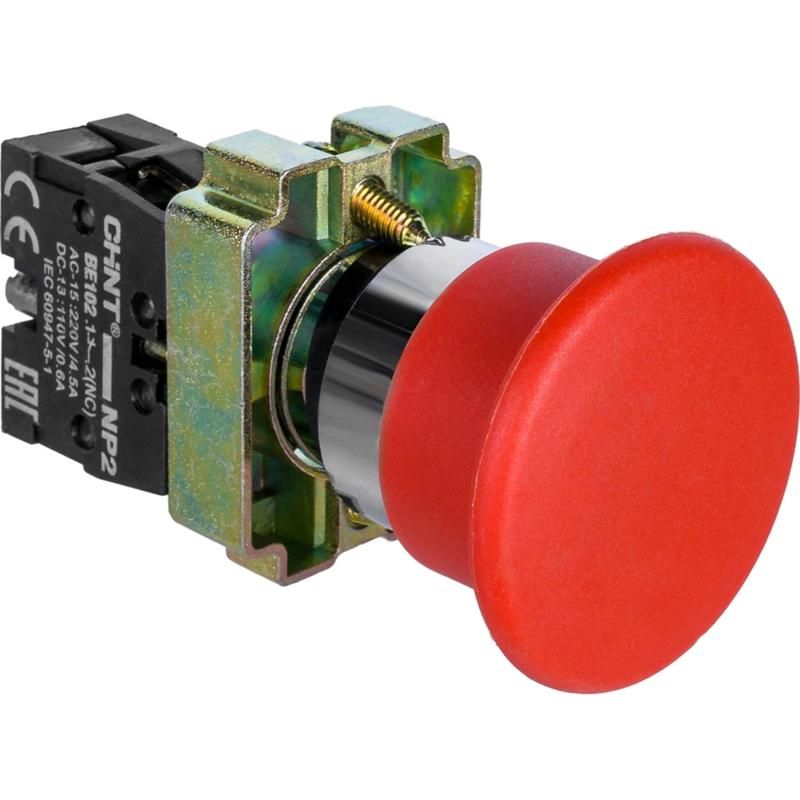

Кнопка управления "Грибок" Φ40мм (2) с самовозвратом NP2-BC42 без подсветки красная 1НЗ IP40 | 574846 CHINT

Кнопка управления NP2-BC42 от CHINT - это надежный элемент управления с самовозвратом, предназначенный для аварийного отключения оборудования. Красная кнопка диаметром 22 мм с одним замыкающим контактом и степенью защиты IP40 подходит для установки на пультах и щитах в условиях сухих помещений.

Назначение и область применения

Кнопка NP2-BC42 используется для экстренного отключения электрооборудования - например, на станках, конвейерах, насосах и других машинах, где требуется быстрая остановка. Её форма «грибок» позволяет легко активировать кнопку даже в перчатках или в ситуации стресса. Благодаря самовозвратному механизму после нажатия она автоматически возвращается в исходное положение, что предотвращает случайную фиксацию в рабочем состоянии.

Технические характеристики

• Диаметр кнопки: 22 мм
• Тип механизма: самовозвратный
• Количество замыкающих контактов: 1 (1НЗ)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Цвет: красный
• Материал переднего кольца: пластик
• Форма линзы: круглая
• Количество постов: 1
• Количество выводов контактов: 0 - контакты находятся внутри корпуса, подключение осуществляется через внутренние зажимы

Совместимость и монтаж

Кнопка NP2-BC42 устанавливается в отверстие диаметром 22 мм. Для монтажа необходимо просверлить отверстие в панели, вставить кнопку до упора и зафиксировать её сзади с помощью стопорного кольца - оно не позволяет вынуть кнопку спереди, что повышает безопасность. Подключение проводов выполняется к внутренним клеммам, доступным после снятия задней крышки. Устройство не требует внешних соединителей - все контакты уже встроены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в промышленных системах. Степень защиты IP40 гарантирует, что кнопка не будет повреждена попаданием инструментов или крупной пыли, однако не рассчитана на воздействие воды, брызг или влажной среды. Не применяйте в помещениях с высокой влажностью, на улице или там, где возможны проливы жидкостей.

Преимущества

• Стопорная металлическая деталь препятствует случайному извлечению кнопки - повышает целостность системы управления.
• Двойные контакты обеспечивают надежную коммутацию и имеют функцию самоочищения - снижают риск окисления и потери контакта.
• Контакты независимые - можно использовать как замыкающий (НО) или размыкающий (НЗ) вариант, хотя в данной модели реализован только один НЗ.
• Основание изготовлено из алюминиево-цинкового сплава - устойчиво к деформациям и имеет долгий срок службы.
• Эргономичная форма и яркий цвет позволяют быстро найти и нажать кнопку в аварийной ситуации.

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от воды и паров.
• Отсутствует подсветка - нельзя использовать в условиях плохой освещённости, где важно визуальное определение состояния кнопки.
• Работает только с одним замыкающим контактом - не подходит для сложных схем, требующих нескольких контактов одновременно.
• Не совместим с лампами BA9s - хотя серия NP2 теоретически поддерживает подсветку, данная модель (NP2-BC42) не имеет гнезда для лампы и не предусматривает её установку.

Примеры использования

• Аварийная остановка станка ЧПУ на заводе.
• Выключатель питания конвейерной ленты в пищевой промышленности.
• Кнопка аварийного отключения в шкафу управления насосной станцией.
• Пульт управления в цехе с высоким уровнем механических рисков.

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не зафиксируется.
• При монтаже используйте только инструменты, не повреждающие пластиковую рамку - трещины могут нарушить герметичность.
• Не устанавливайте кнопку рядом с источниками тепла или химических испарений - пластик может деформироваться.
• Если нужна подсветка - выбирайте другие модели серии NP2, например, с индексом «L» или «S». Модель NP2-BC42 не поддерживает световые элементы.
• Проверяйте состояние контактов периодически - даже с функцией самоочищения, в пыльных средах рекомендуется профилактика каждые 6–12 месяцев.
