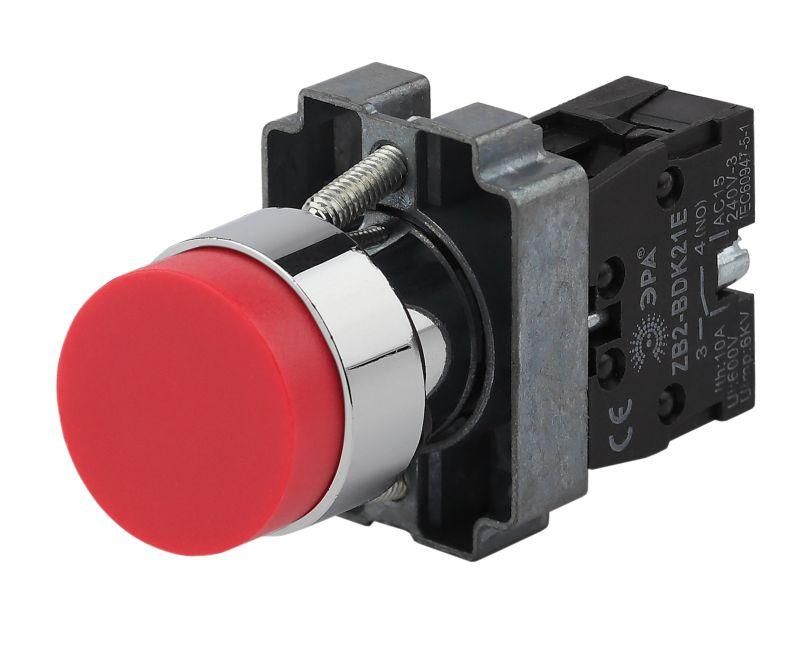

Кнопка управления LAY5-BL41 без подсветки красная 1з (20/200/5000) | Б0045672 ЭРА

Кнопка управления LAY5-BL41 без подсветки красная 1з (20/200/5000) ЭРА, BBT70-BL-K05E - это механическая кнопка с самовозвратом для ручного управления электрическими устройствами, такими как пускатели и реле. Подходит для установки на панели оборудования, где требуется надежное и простое управление без подсветки.

Назначение и область применения

Кнопка управления LAY5-BL41 используется для временного замыкания цепи при нажатии - например, чтобы запустить двигатель, включить насос или активировать реле. После отпускания кнопка возвращается в исходное положение. Применяется в системах автоматизации: станках, конвейерах, пультах управления, шкафах распределения электроэнергии. Красный цвет соответствует стандартным требованиям безопасности: указывает на аварийную или экстренную функцию.

Технические характеристики

• Тип механизма: самовозврат (не фиксируется в нажатом состоянии)
• Напряжение питания: 230 В AC/DC
• Максимальное рабочее напряжение: до 660 В AC / 400 В DC (соответствует заявленному классу)
• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 0
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP20 - защищена от доступа пальцами, но не от пыли и воды
• Тип толкателя: цилиндрический, высокий
• Тип подключения: винтовые зажимы
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Конструкция линзы: круглая
• Количество постов: 1

Совместимость и монтаж

Кнопка управления LAY5-BL41 монтируется на лицевую панель через отверстие диаметром 22 мм. Устройство состоит из двух частей: внешней головки с толкателем и внутреннего контактного модуля, который можно легко снять для обслуживания. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Перед установкой проверьте, что толщина панели позволяет плотно закрепить кнопку без люфта. Совместима с любыми контактными модулями серии LAY5, совпадающими по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным аппаратам для слаботочных и силовых цепей. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не рассчитана на работу во влажных средах, на улице или в пыльных условиях. Не используйте в местах с возможностью попадания брызг, пара или металлической стружки.

Преимущества

• Удобная высокая форма толкателя - легче нажимать даже в перчатках
• Хромированное кольцо повышает эргономичность и визуальное восприятие
• Разборная конструкция упрощает замену контактного модуля без демонтажа всей панели
• Красный цвет стандартизирован для аварийных команд - снижает риск ошибки
• Поддерживает как переменный, так и постоянный ток - универсальна для различных систем

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью, на улице или в технологических зонах с пылью - IP20 недостаточно
• Отсутствие подсветки делает её непригодной для работы в темноте или в условиях плохой видимости
• Не имеет фиксации - нельзя использовать для длительного включения устройства
• Не предназначен для частого циклического использования свыше 5000 операций в час - указано в спецификации

Примеры использования

• Запуск двигателя на станке с ЧПУ
• Аварийная остановка конвейера
• Активация сигнализации в пульте управления
• Включение вентилятора в распределительном щите
• Ручной тестовый импульс в системе автоматики

Практические советы

• Перед монтажом убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию корпуса, большее - люфт и ненадежное крепление
• При подключении затягивайте винты равномерно, не переусердствуйте - есть риск повредить медные клеммы
• Если нужна подсветка или фиксация - выбирайте другую модель, например, с индикацией
• Для многократного использования в промышленных условиях рекомендуется периодически проверять состояние контактов - особенно после 100 000 циклов
• Кнопка управления LAY5-BL41 ЭРА, BBT70-BL-K05E совместима с другими изделиями серии LAY5 - можно менять только головку, не трогая проводку
