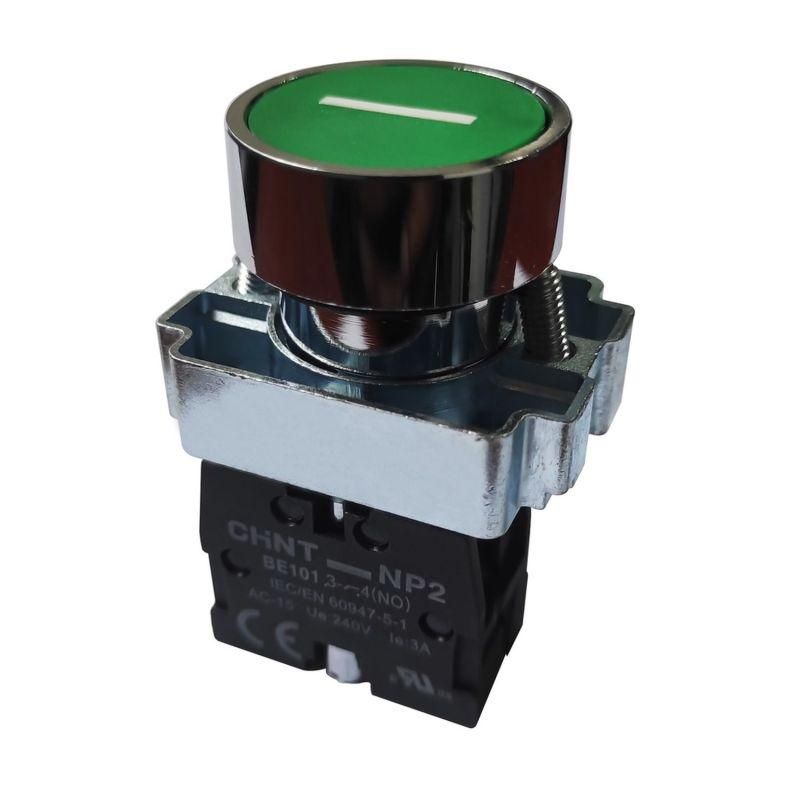

Кнопка управления NP2-BA3311 маркировкой, 1НО, IP40 (R) | 576033 CHINT

Кнопка управления CHINT NP2-BA3311 - это простой и надёжный элемент управления с одним нормально открытым контактом, предназначенный для ручного включения цепей в условиях с минимальными требованиями к защите от внешних воздействий. Маркировка (R) указывает на функциональную роль кнопки в системе управления.

Назначение и область применения

Кнопка управления CHINT NP2-BA3311 используется для ручного включения электрических цепей в устройствах автоматизации. Подходит для установки на пультах управления, щитах и корпусах оборудования, где требуется однократное замыкание контакта при нажатии. Применяется в системах управления станками, насосами, конвейерами и другим промышленным оборудованием, где не требуются сложные функции, такие как самоблокировка или выключение.

Технические характеристики

• Количество нормально разомкнутых контактов: 1 - замыкает цепь только при нажатии, возвращается в исходное состояние после отпускания;
• Количество переключающих контактов: 0 - нет комбинированных контактов НЗ/НО;
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не защищена от воды или влаги;
• Диаметр монтажного отверстия: 22 мм - совместима со стандартными круглыми отверстиями в панелях;
• Количество постов: 1 - одна кнопка в одном корпусе;
• Форма кнопки: круглая - классический дизайн для удобного нажатия;
• Тип кнопки: плоская - не выступает над поверхностью, снижает риск случайного нажатия;
• Тип фиксации: без фиксации - кнопка возвращает себя в исходное положение сразу после отпускания;
• Цвет кнопки: зелёный - соответствует стандартной цветовой сигнализации “пуск”;
• Материал переднего кольца: пластик - устойчив к механическому износу, не проводит ток;
• Наличие переднего кольца: да - обеспечивает плотную посадку в панели и эстетичный вид.

Совместимость и монтаж

Кнопка управления CHINT NP2-BA3311 устанавливается в панель через круглое отверстие диаметром 22 мм. Для монтажа достаточно продеть выводы контактов через заднюю часть корпуса и закрепить её гайкой внутри шкафа. Кабель подключается к двум клеммам: один вход - для питания, второй - на нагрузку. Учитывайте, что кнопка не имеет внутренней фиксации, поэтому при вибрациях рекомендуется использовать дополнительные крепления или клеевые составы на основе полиуретана.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для промышленного оборудования. Отсутствие защиты от влаги (IP40) делает его непригодным для использования во влажных средах, на улице или в помещениях с высокой запылённостью. Не предназначен для взрывоопасных зон.

Преимущества

• Простая конструкция - минимум деталей, высокая надёжность;
• Универсальный диаметр 22 мм - совместим с большинством стандартных панелей;
• Зелёный цвет кнопки - легко распознаётся оператором как сигнал “пуск”;
• Пластиковое переднее кольцо - предотвращает повреждение панели и снижает уровень шума при нажатии;
• Отсутствие фиксации - гарантирует безопасность: устройство работает только при активном действии оператора.

Ограничения применения

• Не применяется в условиях повышенной влажности, брызг, пара или мытья водой - степень защиты IP40 недостаточна;
• Не подходит для длительного удерживания в нажатом состоянии - не имеет фиксации;
• Не используйте в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации;
• Не предназначен для работы в цепях переменного тока выше 690 В или постоянного тока выше 480 В - проверяйте допустимые значения в паспорте аппарата.

Примеры использования

• Кнопка старта на пульте управления станком ЧПУ;
• Ручной запуск насоса в системе водоснабжения;
• Активация конвейера на сборочной линии;
• Подключение аварийного освещения через реле с временной задержкой.

Практические советы

• Перед установкой проверьте глубину монтажного отверстия - корпус кнопки NP2-BA3311 имеет определённую длину, и слишком глубокое отверстие может затруднить фиксацию;
• При использовании в многокнопочных панелях соблюдайте цветовую стандартизацию: зелёная - пуск, красная - стоп;
• Если кнопка будет работать в условиях пыли, рассмотрите возможность установки защитного колпачка или герметизирующей рамки;
• Для долговечности не нагружайте кнопку усилием более 5 Н - это соответствует нормальному нажатию пальцем;
• Артикул 576033 - единственный номер для заказа этой модели; аналоги других брендов могут отличаться по форме или глубине посадки.
