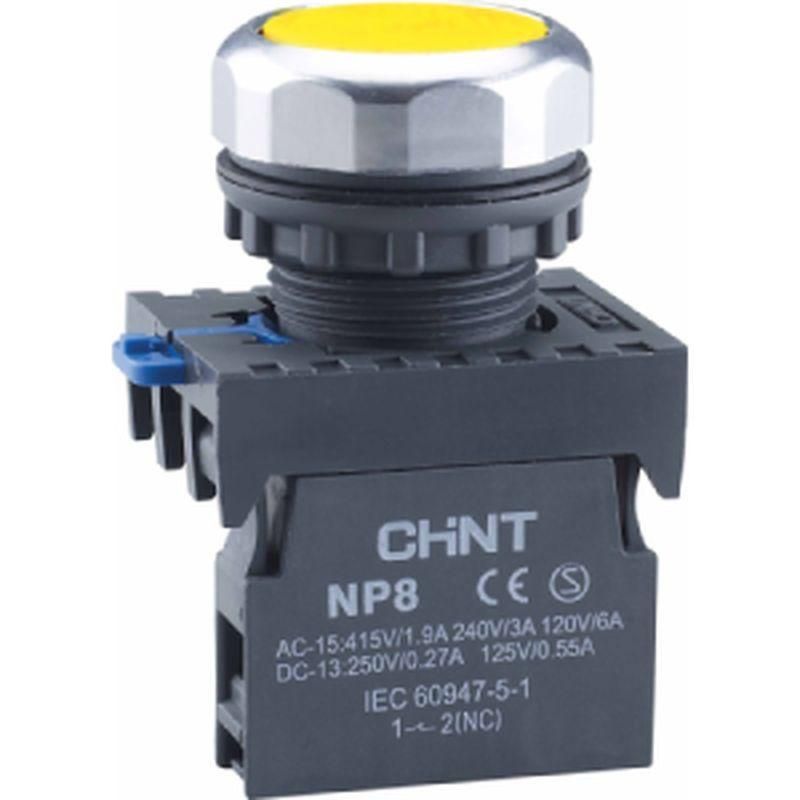

Кнопка управления NP8-11BN/5 без подсветки, самовозв., желт., 1НО+1НЗ, IP65 (R) | 667115 CHINT

Кнопка управления NP8-11BN/5 без подсветки, самовозвратная, желтая, 1 нормально открытый + 1 нормально закрытый контакт, IP65 от бренда CHINT предназначена для ручного управления электрическими цепями в промышленной автоматизации. Её компактная конструкция и высокая степень защиты делают её надёжным решением для условий с пылью, влагой и механическими воздействиями.

Назначение и область применения

Кнопка управления NP8-11BN/5 используется для запуска, остановки или изменения режима работы оборудования. Подходит для установки на пультах управления, щитах и корпусах станков, конвейеров, насосов и других устройств, где требуется частое ручное вмешательство. Благодаря отсутствию подсветки и самовозвратному механизму, она идеальна для ситуаций, когда сигнал нужен лишь на время нажатия - например, для экстренной остановки или импульсного включения.

Технические характеристики

• Тип кнопки: плоская, круглая, без подсветки
• Цвет: жёлтый
• Количество постов: 1
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип фиксации: самовозврат - после отпускания кнопка возвращается в исходное положение
• Диаметр монтажного отверстия: 22 мм
• Материал переднего кольца: пластик
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Количество переключающих контактов: 0 - значит, контакты работают как обычные коммутирующие элементы, без дополнительных функций

Совместимость и монтаж

Кнопка управления NP8-11BN/5 монтируется в стандартное отверстие диаметром 22 мм, что соответствует распространённым требованиям промышленных панелей. Для установки достаточно продеть провода через заднюю часть и зафиксировать кнопку гайкой. Переднее кольцо обеспечивает плотную посадку и герметичность. Убедитесь, что толщина панели позволяет надёжно затянуть крепление - рекомендуемая толщина до 6 мм. Кабельный вход рассчитан на провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует международным требованиям к безопасности для электрооборудования. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, пыли и мытья шлангом - типично для пищевой, химической и машиностроительной промышленности. Материалы не поддерживают горение и соответствуют нормам RoHS.

Преимущества

• Универсальная комбинация контактов (НО+НЗ) позволяет использовать кнопку в различных схемах управления - от простых пускателей до сложных интерлоков
• Самовозвратный механизм снижает риск случайного постоянного включения
• Пластиковое переднее кольцо устойчиво к коррозии и механическому износу
• Высокая степень защиты IP65 увеличивает срок службы в агрессивных средах
• Яркий жёлтый цвет повышает заметность и удобство идентификации в панелях с множеством кнопок

Ограничения применения

• Не предназначен для длительного удерживания в нажатом состоянии - возможен перегрев контактов
• Отсутствие подсветки делает её непригодной для использования в темноте без внешней освещённости
• Не имеет встроенных индикаций или звуковой сигнализации
• Работает только в пределах допустимой температуры окружающей среды - не для экстремальных холодов или нагрева выше +55C

Примеры использования

• Экстренная остановка станка - нажатие прерывает цепь питания
• Импульсный пуск конвейера - кнопка активирует пускатель на время нажатия
• Переключение режимов работы в системах автоматики - например, ручной/автоматический
• Управление клапанами или насосами в условиях сырости и пыли - на производствах, где важна герметичность

Практические советы

• При монтаже используйте резиновые прокладки, если панель тоньше 4 мм - это повысит герметичность
• Подключайте контакты согласно схеме: НО - для пуска, НЗ - для остановки; не путайте их при подводке проводов
• Для многократного использования в аварийных ситуациях проверяйте механическую целостность кнопки каждые 6 месяцев
• Не применяйте в местах с постоянным воздействием масел, растворителей или агрессивными химикатами - материал переднего кольца не устойчив ко всем видам химии
• Артикул 667115 совместим со стандартными креплениями CHINT - можно заменить аналогичные модели без переделки панели
