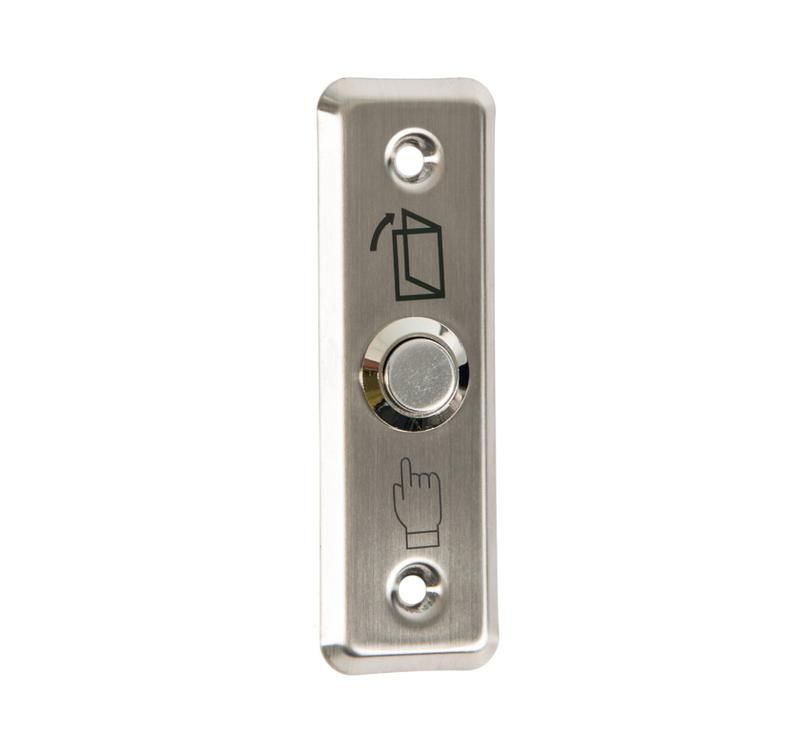

Кнопка выхода врезная SPRUT Exit Button-81M Бастион 975

Кнопка выхода врезная Exit Button-81M от Бастион - устройство для управления замком на выходе, предназначенное для установки в стену. Надёжный металлический корпус, IP54 и два переключающих контакта делают её подходящим решением для систем контроля доступа в офисах, жилых комплексах и промышленных объектах.

Назначение и область применения

Exit Button-81M используется для ручного освобождения запертой двери - например, при эвакуации или выходе из помещения. Кнопка активирует сигнал на управляющее устройство (контроллер, реле), которое временно отключает электромагнитный замок. Подходит для установки в зонах с высокой проходимостью: входы в офисы, подъезды, производственные цеха, медицинские учреждения.

Технические характеристики

• Номинальное напряжение: 12 В постоянного тока
• Контакты: два переключающих (SPDT) - нормально разомкнутый и нормально замкнутый circuits
• Степень защиты: IP54 - защищена от пыли и брызг воды
• Рабочий температурный диапазон: от -10 C до +50 C
• Габариты: 93×29×25 мм
• Количество клавиш: две - каждая управляет своим контактным контуром
• Материал корпуса: металл, поверхность - нержавеющая сталь с металлическим покрытием
• Подсветка: есть - позволяет легко найти кнопку в условиях слабого света
• Поверхность для надписи: да - можно нанести обозначение “Выход” или аналогичное

Совместимость и монтаж

Exit Button-81M устанавливается врезным способом - требуется вырезать в стене или панели прямоугольное отверстие размером 93×29 мм. Для монтажа используются крепёжные лапки внутри корпуса. Кабель подводится через заднюю часть устройства. Совместима с большинством контроллеров системы контроля доступа, работающих на 12 В. Обязательно проверьте совпадение типа контактов: кнопка имеет SPDT-контакты, что позволяет использовать её как в режиме “замыкание”, так и “размыкание” цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в помещениях с умеренным климатом. Защита IP54 обеспечивает работу в условиях возможного попадания влаги - например, в холлах, лестничных клетках, на крыльцах. Не предназначено для открытого монтажа на улице или в местах с постоянным воздействием воды.

Преимущества

• Металлический корпус повышает механическую прочность и долговечность
• Две клавиши позволяют управлять двумя различными цепями одновременно - например, открытие двери и срабатывание сигнализации
• Подсветка снижает вероятность ошибки при использовании в темноте
• Поверхность для надписи упрощает идентификацию пользователем
• Компактные габариты удобны для установки в ограниченном пространстве

Ограничения применения

• Не рекомендуется для установки вне помещений - IP54 недостаточно для прямого воздействия дождя или сильного ветра
• Работает только при питании 12 В; несовместима с сетью 220 В без преобразователя
• Температурный диапазон (-10…+50 C) исключает применение в неотапливаемых зданиях зимой при сильных морозах
• Отсутствует встроенная индикация состояния (например, “заблокировано”) - нужен внешний индикатор

Примеры использования

• Выход из офисного здания - кнопка рядом с дверью, соединённая с контроллером, который отпускает магнитный замок при нажатии
• Эвакуационный выход в торговом центре - кнопка с подписью “Выход” и подсветкой для быстрого действия в аварийной ситуации
• Производственный участок - использование второй клавиши для одновременного отключения оборудования при экстренном выходе
• Жилой дом - установка в подъезде для открытия входной двери после вызова по интерком

Практические советы

• Перед монтажом убедитесь, что глубина стены достаточна для размещения корпуса (25 мм) и провода
• При подключении используйте медный многожильный провод сечением не менее 0.75 мм2 - особенно при длинных линиях
• Обращайте внимание на полярность при подключении питания - хотя кнопка не требует полярности, контроллер может зависеть от этого
• Для предотвращения случайного срабатывания закрепите кнопку в месте, недоступном для детей или случайных ударов
• При необходимости пометки на лицевой панели используйте самоклеющуюся плёнку или этикетку - не царапайте поверхность
