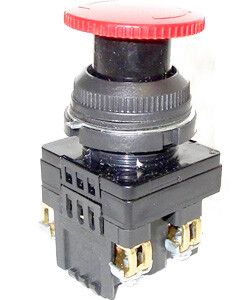

Выключатель кнопочный КЕ-141 У2 исп.2 1НО+1НЗ гриб с фиксацией 10А IP54 660В красн. Электротехник ET502409

Выключатель кнопочный КЕ-141 У2 исп.2, красный, 1з+1р, гриб с фиксацией, IP54, 10А, 660В от бренда Электротехник - это надёжное устройство для ручного управления электрическими цепями в промышленном оборудовании. Его грибовидная форма, фиксация и высокая степень защиты делают его подходящим для аварийной остановки и других задач, где важна безопасность и долговечность.

Назначение и область применения

Выключатель кнопочный КЕ-141 У2 исп.2 предназначен для включения и выключения цепей управления в системах автоматизации. Он используется там, где требуется быстрый и надёжный ручной контроль - например, для экстренной остановки оборудования. Подходит для установки на пультах, щитах управления, станках, конвейерах и другом промышленном оснащении. Применяется как в цепях переменного тока (до 660 В), так и постоянного (до 440 В).

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: до 660 В AC / до 440 В DC
• Тип контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Фиксация: механическая - кнопка остаётся в нажатом положении до ручного отпускания
• Тип толкателя: грибовидный - обеспечивает удобное нажатие даже в перчатках
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Цвет: красный - стандартный цвет для аварийных остановок
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от −25C до +40C
• Диаметр отверстия для монтажа: 30 мм
• Материал переднего кольца: пластик
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель кнопочный КЕ-141 У2 исп.2 монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Крепление осуществляется с помощью винтов - достаточно стандартного инструмента. Для правильной установки проверьте толщину панели: она должна соответствовать требованиям производителя (обычно 1–8 мм). После монтажа провода подключаются к контактным зажимам внутри корпуса. Обязательно соблюдайте полярность при подключении цепей постоянного тока.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к кнопочному управлению в электроустановках. Красный цвет и фиксированная конструкция обеспечивают соответствие нормам безопасности: такой выключатель распознаётся как аварийный. Защита IP54 предотвращает повреждение от пыли и случайных брызг воды, что важно в условиях цеха или открытых площадок.

Преимущества

• Механическая фиксация исключает самопроизвольное отключение - кнопка остаётся в нажатом состоянии до ручного сброса
• Грибовидная форма позволяет легко нажать её даже в перчатках или в условиях ограниченного доступа
• Защита IP54 снижает риск отказа из-за запыления или влажности
• Красный цвет сразу указывает на функцию аварийной остановки - уменьшает время реакции оператора
• Простая конструкция с винтовым креплением упрощает замену и обслуживание

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для цепей управления (до 10 А)
• Не имеет встроенных световых индикаторов - нельзя использовать как сигнализацию состояния
• Не рекомендован для установки в средах с постоянным воздействием струй воды, масла или химических веществ - IP54 недостаточно для таких условий
• Не работает в условиях температуры ниже −25C или выше +40C - требует соблюдения класса У2

Примеры использования

• Автоматические станки - кнопка “Стоп” на пульте управления
• Конвейерные линии - аварийная остановка вдоль трассы
• Шкафы управления насосными станциями - ручной сброс после перегрузки
• Лифты и эскалаторы - экстренная остановка на уровне этажа
• Производственные участки с повышенной пылеобразованием - благодаря IP54

Практические советы

• При монтаже используйте только отверстие диаметром 30 мм - меньшее вызовет деформацию корпуса, большее - потерю герметичности
• Подключайте контакты согласно маркировке: 1з - нормально замкнутый, 1р - нормально разомкнутый
• Проверяйте целостность фиксации перед первым включением - кнопка должна уверенно “защёлкиваться” и возвращаться при двойном нажатии
• Для длительной работы в пыльных помещениях периодически протирайте поверхность кнопки - хотя IP54 защищает внутренности, внешнее загрязнение может затруднять нажатие
• Замена выключателя кнопочного КЕ-141 У2 исп.2 возможна без изменения панели - совпадает с аналогами по посадочному размеру
