Выключатель кнопочный ВК30-10-11110-54У2 красный 1з+1р цилиндр IP54 10А 660В - ET052700 Электротехник

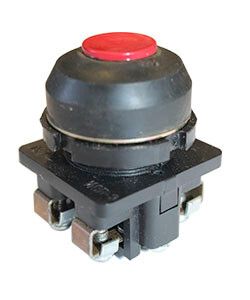

Выключатель кнопочный ВК30-10-11110-54У2 красный 1з+1р цилиндр IP54 10А 660В - это однокнопочный коммутационный аппарат для управления оборудованием в условиях пыли и влаги. Произведён брендом Электротехник, соответствует техническим условиям ТУ 3428-005-59826184-2006 и предназначен для частых операций включения/выключения на панелях станков, автоматических линий и распределительных щитов.

Назначение и область применения

Выключатель кнопочный ВК30-10-11110-54У2 используется для ручного управления электрическими цепями: запуск, остановка, сброс аварийной ситуации. Подходит для установки на панели оборудования, где требуется надёжная и быстрая реакция. Применяется в промышленности - на станках, конвейерах, насосных станциях, системах вентиляции. Красный цвет указывает на функцию «останов» согласно стандартам безопасности.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях переменного и постоянного тока до этого значения
• Номинальный ток: 10 А - допустимая нагрузка на контактную группу
• Контакты: 1 замыкающий + 1 размыкающий - позволяет управлять двумя цепями одновременно (например, включение одной и выключение другой)
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и брызг воды из любого направления
• Диаметр отверстия: 30 мм - требуемый размер для монтажа в панели
• Габариты: 41×63 мм - внешние размеры корпуса
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: красный - стандартизированный цвет для команд «стоп»

Совместимость и монтаж

Выключатель кнопочный ВК30-10-11110-54У2 монтируется через круглое отверстие диаметром 30 мм в лицевой панели. Для установки достаточно продеть провода через заднюю часть корпуса и подключить к контактам. Нет необходимости в дополнительных крепёжных элементах - фиксация осуществляется за счёт зажимов внутри корпуса. Совместим со стандартными кабелями сечением до 2,5 мм2. Не требует специальных инструментов - монтаж выполняется гаечным ключом или плоскогубцами.

Безопасность и стандарты

Выключатель кнопочный ВК30-10-11110-54У2 соответствует требованиям ТУ 3428-005-59826184-2006. Цветовая маркировка (красный) и степень защиты IP54 обеспечивают соответствие нормам промышленной безопасности ГОСТ Р МЭК 60947-5-1. Лакированная поверхность предотвращает коррозию и облегчает очистку. Не содержит свинца и других токсичных компонентов.

Преимущества

• Надёжная работа при наличии пыли и влаги благодаря IP54
• Чёткая механическая реакция - кнопка легко нажимается и точно возвращается
• Два типа контактов в одном устройстве - экономия места и упрощение схемы управления
• Простая замена - совместим с аналогами по посадочному размеру 30 мм
• Долговечность материала - пластик не теряет форму при многократном использовании

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)
• Не имеет фиксации - нельзя использовать как переключатель режима (только импульсное управление)
• Работает только в пределах температур от −25C до +40C - при более низких или высоких температурах возможны отказы
• Не поддерживает автоматические системы - только ручное управление

Примеры использования

• Кнопка «Стоп» на станке ЧПУ - красный цвет и два контакта позволяют отключить двигатель и активировать тормоз
• Автоматическая линия сборки - одна кнопка управляет остановкой конвейера и отключением подачи воздуха
• Щит управления насосной станцией - кнопка включения/выключения с сигнализацией состояния
• Пульт обслуживания вентиляционной установки - удобный доступ и защита от пыли в цехе

Практические советы

• Перед монтажом проверьте глубину панели - корпус выступает на 63 мм, убедитесь, что есть место для проводов сзади
• Подключайте контакты строго по схеме: замыкающий (1з) - для питания, размыкающий (1р) - для отключения
• Не используйте силовые инструменты при установке - избыточное усилие может повредить внутренний механизм
• При эксплуатации в пыльных помещениях периодически протирайте поверхность сухой тряпкой - лакировка не защищает от накопления грязи
• Запасной экземпляр ВК30-10-11110-54У2 стоит иметь на складе - он часто применяется в ремонтных работах
