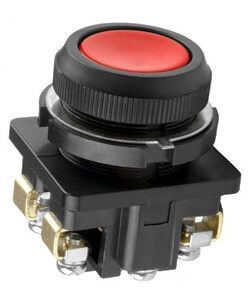

Выключатель кнопочный КЕ-011 У3 исп.1 2НО цилиндр 10А IP40 660В красн. Электротехник ET509951

Выключатель кнопочный КЕ-011 У3 исп.1, 2з, цилиндр, IP40, 10А, 660В, красный от бренда Электротехник - это простое и надёжное устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для монтажа на панелях управления, используется в промышленном оборудовании, где требуется частое включение и выключение.

Назначение и область применения

Выключатель кнопочный КЕ-011 У3 исп.1 предназначен для коммутации цепей управления - то есть он не управляет мощными нагрузками напрямую, а подаёт сигнал на контакторы, реле или другие устройства. Применяется в пультах, щитах управления, станках, конвейерах и других стационарных установках. Работает с переменным током до 660 В и постоянным до 440 В. Цвет красный соответствует стандартной цветовой сигнализации: «останов» или «отключение».

Технические характеристики

• Номинальный ток: 10 А - способен безопасно коммутировать токи до этого значения;
• Напряжение: до 660 В AC / 440 В DC - совместим с большинством промышленных систем управления;
• Количество нормально открытых (НО) контактов: 2 - два замыкающих контакта, которые замыкаются при нажатии кнопки;
• Степень защиты: IP40 - защищён от предметов больше 1 мм (например, провода, отвёртки), но не от воды и пыли;
• Тип толкателя: цилиндрический - круглая кнопка диаметром 30 мм, легко нажимается;
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания (моментальный контакт);
• Монтаж: на лицевую панель через винтовое крепление; требует отверстие диаметром 30 мм;
• Климатическое исполнение: У2 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C;
• Род тока: AC/DC - работает как с переменным, так и с постоянным током;
• Конструкция линзы: круглая - однородная поверхность без сложных форм;
• Количество установочных мест: 1 - один выключатель занимает одно место в панели.

Совместимость и монтаж

Выключатель КЕ-011 У3 исп.1 монтируется в панели через отверстие диаметром 30 мм. Для установки потребуется предварительно просверлить отверстие и закрепить корпус болтами с тыльной стороны. Кабель подключается к клеммам - они доступны после снятия крышки. Совместим со всеми стандартными проводами сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки. Обратите внимание: не используйте этот выключатель в качестве главного рубильника - он служит только для управления, а не для отключения питания оборудования.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003 - российскому стандарту на аппараты управления. Это гарантирует соответствие требованиям безопасности, механической прочности и электрической изоляции. Отсутствие фиксации снижает риск случайного включения. Однако IP40 не обеспечивает защиту от влаги - не устанавливайте в сырых помещениях или там, где возможны брызги воды.

Преимущества

• Простая и проверенная конструкция - долговечна даже при частом использовании;
• Чёткая механическая реакция - кнопка реагирует сразу, без люфта;
• Легко заменяема - стандартный размер отверстия 30 мм позволяет заменить аналогичные модели;
• Поддержка AC/DC - универсальность для различных типов цепей управления;
• Яркий красный цвет - повышает видимость и соответствует правилам безопасности.

Ограничения применения

• Не подходит для внешней установки - степень защиты IP40 не защищает от влаги и пыли;
• Не предназначен для работы с силовыми цепями выше 10 А - нельзя использовать для прямого включения двигателей или нагревателей;
• Не имеет фиксации - не подходит для ситуаций, когда нужна устойчивая позиция «вкл» или «выкл» (для этого нужны кнопки с фиксацией);
• Не рекомендован для сред с высокой запылённостью - пыль может забивать механизм, хотя IP40 частично защищает от крупных частиц.

Примеры использования

• Кнопка «Стоп» на пульте станка - красный цвет, моментальное отключение;
• Управление пуском конвейера через кнопочную станцию;
• Сигнализация аварийной остановки в сборочном цехе;
• Управление освещением в помещении с панелью управления.

Практические советы

• При монтаже убедитесь, что отверстие точно 30 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию;
• Закручивайте винты равномерно, чтобы не перекосить корпус - это влияет на срок службы механизма;
• Если выключатель будет установлен рядом с источником тепла или вибраций - выбирайте места с минимальным воздействием;
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно при работе с индуктивными нагрузками (реле, катушки);
• Если вам нужна функция «фиксированного включения» - выбирайте другую модель с фиксацией, например, КЕ-011 с пометкой «с фиксацией».
