Кнопка КЕ-011/1 2з цилиндр 10А 660В IP40 черн. Электротехник ET507206

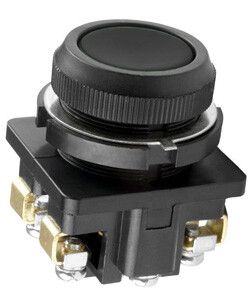

Кнопка нажимная КЕ-011 У3 исп.1, черная, 2 контакта замыкания, цилиндр, IP40, 10А, 660В, выключатель кнопочный от бренда Электротехник - это надёжный коммутационный элемент для управления оборудованием в условиях промышленной автоматизации. Артикул et507206 подходит для частого включения и отключения цепей переменного и постоянного тока до 10 А.

Назначение и область применения

Кнопка нажимная КЕ-011 У3 исп.1 предназначена для ручного управления электрическими цепями: запуска, остановки, сброса или сигнализации. Подходит для установки на панели оборудования, где требуется простой и быстрый доступ к управлению. Часто используется в системах управления станками, конвейерами, насосными установками, вентиляцией и другим промышленным оборудованием. Применяется там, где нужен однократный импульсный сигнал - без удержания положения.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет работать в сетях высокого напряжения, включая трёхфазные системы.
• Номинальный ток: 10 А - способна коммутировать нагрузки до 10 ампер, что достаточно для большинства слаботочных и средних силовых цепей.
• Тип контактов: 2 нормально открытых (NO) - при нажатии замыкают цепь, при отпускании размыкают; без нормально закрытых контактов.
• Тип тока: AC/DC - совместима с переменным и постоянным током, расширяет возможности применения.
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды. Не подходит для влажных или пыльных сред вне корпуса.
• Тип толкателя: цилиндрический - удобен для нажатия пальцем или механического воздействия, имеет круглую форму.
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания (моментальный контакт).
• Крепление: винтовое - обеспечивает прочную фиксацию в панели через болты или гайки.
• Способ монтажа: на лицевую панель - устанавливается в подготовленное отверстие, не требует внутреннего крепления.
• Материал корпуса: пластик - легкий, износостойкий, не проводит ток, устойчив к химическим воздействиям в пределах рабочих условий.
• Диаметр монтажного отверстия: 30 мм - точный размер для сверления или готового проёма в панели.
• Климатическое исполнение: У2 - рассчитана на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью.
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленному дизайну.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствие требованиям к аппаратам управления для электроустановок.

Совместимость и монтаж

Кнопка нажимная КЕ-011 У3 исп.1 устанавливается в панель через отверстие диаметром 30 мм. Для монтажа используются два винта снизу - они зажимают корпус между передней панелью и задним креплением. Подключение осуществляется к клеммам с помощью проводов сечением до 2,5 мм2. Направление подвода проводов - вертикальное или горизонтальное, зависит от расположения кабельного канала. Совместима со всеми типами кабелей, используемых в промышленном оборудовании. Не требует специальных инструментов - достаточно отвёртки и тестера для проверки контактов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует безопасность и функциональность кнопочных выключателей в электроустановках. Отсутствие фиксации исключает случайное длительное включение. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве. IP40 обеспечивает базовую защиту от попадания инструментов и крупных частиц, но не гарантирует герметичность - не применяйте в условиях брызг, пара или пылевой среды без дополнительной защиты.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая надёжность.
• Поддержка AC/DC - универсальность для различных систем управления.
• Высокая коммутационная способность (10 А / 660 В) - подходит даже для мощных нагрузок.
• Чёткая тактильная реакция - легко определить момент нажатия без визуального контроля.
• Совместимость с промышленными панелями - стандартный диаметр 30 мм, распространённый формат.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP40 недостаточна.
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”); только как импульсный элемент.
• Работает только в помещении - климатическое исполнение У2 не допускает эксплуатации на улице или в неотапливаемых зонах при температуре ниже −25C.
• Не подходит для частого аварийного отключения - не имеет световой индикации и не предназначен для экстренных ситуаций.

Примеры использования

• Запуск двигателя конвейера на сборочном участке.
• Остановка станка с ЧПУ при необходимости вмешательства оператора.
• Сигнализация о завершении цикла на автоматической линии.
• Сброс аварийного состояния на щите управления насосной станцией.

Практические советы

• При монтаже убедитесь, что отверстие точно 30 мм - меньший размер затруднит установку, больший - вызовет люфт и риск повреждения.
• Не используйте кнопку в качестве основного рубильника - она не рассчитана на долговременную нагрузку, только на импульсы.
• Для защиты от внешних факторов (пыль, масло) рекомендуется устанавливать её внутри корпуса или под защитным колпаком.
• Проверьте целостность контактов мультиметром сразу после монтажа - особенно важно при работе с чувствительной автоматикой.
• При замене аналога - ориентируйтесь на артикул et507206 и параметры: 2 NO, 10 А, 660 В, IP40, цилиндрический толкатель.
