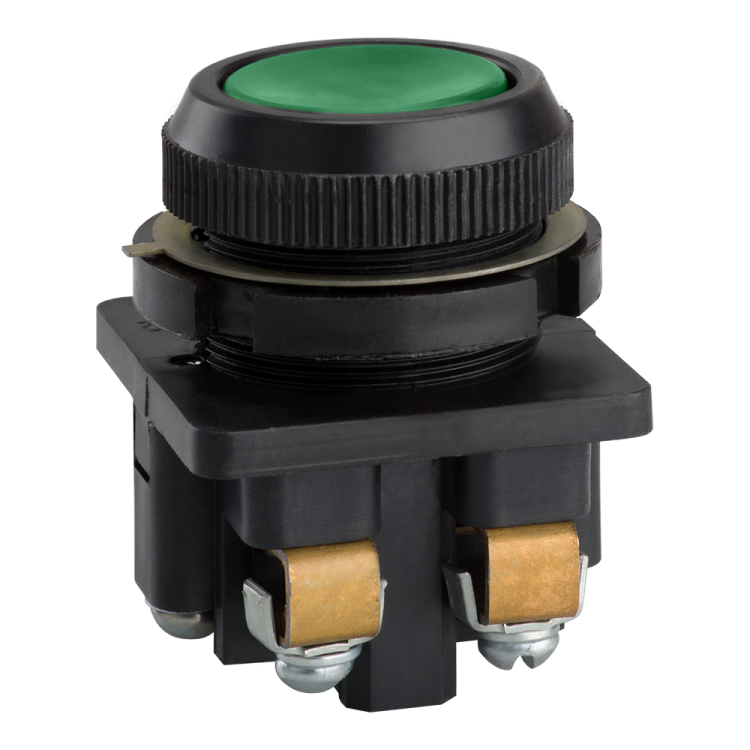

Выключатель кнопочный КЕ 011-У3-исп.1 (зеленый) | 264475 КЭАЗ

Выключатель кнопочный КЕ 011-У3-исп.1 (зеленый) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель с зелёной кнопкой и черным передним кольцом обеспечивает надёжную коммутацию при работе с переменным и постоянным током, подходит для монтажа на панели оборудования. Артикул 264475 соответствует серийному решению КЭАЗ для устройств подачи команд.

Назначение и область применения

Выключатель кнопочный КЕ 011-У3-исп.1 (зеленый) используется для ручного включения и отключения цепей управления в автоматизированных системах. Подходит для работы с оборудованием, где требуется простой и быстрый запуск или останов - например, на станках, конвейерах, пультах управления, распределительных щитах. Цвет кнопки - зелёный - соответствует стандарту безопасности для обозначения “пуск” или “включение”. Устройство можно монтировать как на неподвижных, так и на подвижных элементах установок.

Технические характеристики

• Тип: Выключатель кнопочный с одним постом
• Напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Контакты: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Подключение: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Фиксация кнопки: Без фиксации - возвращается в исходное положение после отпускания
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Габариты: 30,5 × 30,5 × 30,5 мм
• Монтажное отверстие: Диаметр 30 мм
• Цвет кнопки: Зелёный
• Цвет переднего кольца: Чёрный
• Тип толкателя: Цилиндрический
• Лампа: Отсутствует - не имеет встроенного индикатора
• Переключающие контакты: 0 - не является переключателем, работает как импульсный выключатель

Совместимость и монтаж

Выключатель КЕ 011-У3-исп.1 (зеленый) устанавливается в отверстие диаметром 30 мм на лицевой панели корпуса или щита. Для монтажа достаточно продеть провода через заднюю часть устройства и затянуть винтовые зажимы. Переднее кольцо плотно фиксирует выключатель в отверстии, предотвращая люфт. Совместим с любыми панелями из металла, пластика или композитных материалов толщиной до 8–10 мм. Не требует специальных инструментов - достаточно отвёртки и шлицевой плоскости для фиксации проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для кнопочных аппаратов. Степень защиты IP40 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг, влаги или пыли. Применяется только во внутренних помещениях с контролируемой средой. Не предназначен для использования в условиях повышенной влажности, на улице или в пыльных производственных зонах без дополнительной защиты.

Преимущества

• Надёжная механическая конструкция - долгий срок службы даже при частом использовании
• Чёткая возвратная пружина - кнопка всегда возвращается в начальное состояние
• Ярко окрашенная зелёная кнопка - легко различима в рабочей зоне
• Комбинация 2 НЗ + 2 НО контактов - позволяет реализовать сложные схемы управления без внешних реле
• Простое винтовое подключение - совместимо с большинством типов проводов

Ограничения применения

• Не допускается использование в условиях высокой влажности, на открытом воздухе или в местах с риском попадания жидкостей - IP40 недостаточно
• Не подходит для коммутации силовых цепей выше 10 А или напряжений свыше 660 В
• Отсутствие индикации - нельзя использовать там, где нужна световая сигнализация состояния
• Без фиксации - не подходит для функций “удержание”, таких как стартеры или режимы длительной работы
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Кнопка “Пуск” на пульте управления станком с ЧПУ
• Ручной останов конвейера в аварийном случае (через цепь НЗ)
• Активация сигнализации или освещения в служебной зоне
• Управление пускателем через параллельное подключение НО и НЗ контактов
• Система тестирования оборудования - временная активация цепи

Практические советы

• При монтаже проверьте диаметр отверстия - он должен быть точно 30 мм; меньшее отверстие повредит корпус, большее - вызовет люфт
• Используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте винты слишком сильно - есть риск повреждения контактных пластин
• Если требуется индикация, используйте этот выключатель вместе с отдельным индикатором
• Для защиты от пыли и влаги установите выключатель внутри корпуса с герметичными вводами
• Проверяйте целостность контактов периодически - особенно при частых операциях в промышленной среде
