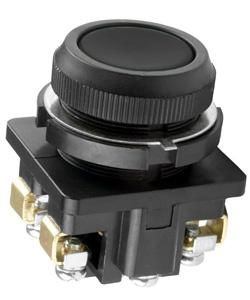

Выключатель кнопочный КЕ-011 У3 исп.3 2НЗ цилиндр 10А IP40 660В черн. Электротехник ET511654

Выключатель кнопочный КЕ-011 У3 исп.3, 2-полюсный, цилиндр, IP40, 10А, 660В, черный от бренда Электротехник - это простое и надёжное устройство для управления электрическими цепями на пультах и шкафах управления. Артикул et511654 подходит для стационарных установок с переменным и постоянным током.

Назначение и область применения

Выключатель кнопочный КЕ-011 У3 исп.3 предназначен для ручного включения и выключения управляющих цепей. Он используется в системах автоматизации: панелях управления станков, конвейерах, насосных станциях, щитах контроля. Подходит для работы как с переменным током (до 660 В, 50 Гц), так и с постоянным (до 440 В).

Технические характеристики

• Номинальное напряжение: 660 В (переменный ток), 440 В (постоянный ток)
• Номинальный ток: 10 А
• Количество нормально замкнутых (НЗ) контактов: 2
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Тип толкателя: цилиндрический, с круглой линзой
• Фиксация кнопки: отсутствует - возвращается в исходное положение после отпускания
• Метод крепления: винтовое, через отверстие диаметром 30 мм
• Способ монтажа: на лицевую панель
• Климатическое исполнение: У2 - для эксплуатации в помещениях с умеренным климатом
• Род тока: AC/DC
• Цвет: чёрный
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель КЕ-011 У3 исп.3 монтируется в панели с предварительно просверленным отверстием диаметром 30 мм. Для установки используются два винта с тыльной стороны корпуса. Не требует специальных инструментов - достаточно отвёртки. Совместим со стандартными кабелями сечением до 2,5 мм2. Обратите внимание: контактная группа не имеет переключающих контактов - работает только как НЗ, то есть замыкает цепь при нажатии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2003, который регламентирует безопасность кнопочных аппаратов. Защита IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям и попадания крупной пыли. Отсутствие фиксации снижает риск неконтролируемого включения - кнопка возвращается в исходное состояние при отпуске.

Преимущества

• Два независимых НЗ контакта позволяют управлять двумя цепями одновременно
• Цилиндрическая форма и чёткий ход обеспечивают точное управление даже в условиях вибрации
• Простая конструкция повышает долговечность и снижает вероятность отказа
• Чёрный цвет контрастен, хорошо виден на светлых панелях

Ограничения применения

• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP40 не защищает от брызг и влаги
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”); только как импульсную кнопку
• Не рассчитан на частые операции свыше 1000 в час - длительная интенсивная работа может снизить срок службы
• Подходит только для цепей управления, не для силовых нагрузок выше 10 А

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ
• Пусковая кнопка в пульте управления конвейером
• Сигнализационная кнопка на щите технологического контроля
• Дублирующий выключатель в системе управления освещением

Практические советы

• При монтаже проверьте глубину отверстия - корпус выключателя КЕ-011 У3 исп.3 должен полностью войти, чтобы линза была flush с поверхностью панели
• Используйте кабельные вводы с герметичными уплотнениями, если провода проходят рядом с отверстием - IP40 не защищает от проникновения влаги через проводку
• Для многократного использования рекомендовано контролировать температурный режим: не допускать нагрева выше +40 C вокруг устройства
• При замене аналога - убедитесь, что новый выключатель также имеет 2 НЗ контакта и диаметр 30 мм; другие модели серии КЕ могут отличаться по числу контактов
