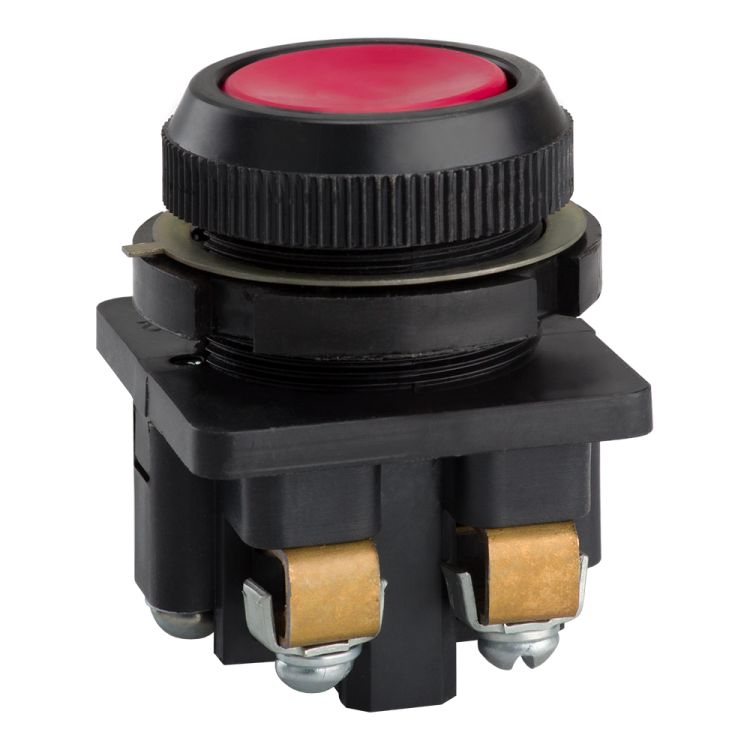

Выключатель кнопочный КЕ 011-У3-исп.3 (красный) | 264481 КЭАЗ

Выключатель кнопочный КЕ 011 У3 исполнение 3 красный от КЭАЗ - компактное устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для монтажа на панели, имеет два нормально замкнутых и два нормально разомкнутых контакта, а также встроенную сигнализацию. Артикул 264481 соответствует сериям устройств подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 011 У3 исполнение 3 красный используется для ручного включения и выключения цепей управления в оборудовании с переменным и постоянным током. Применяется в системах автоматизации: станках, конвейерах, пультах управления, щитах распределения. Благодаря высокой кнопке и цветовой индикации легко отличается от других элементов управления. Индикатор позволяет визуально определить состояние устройства - активно или отключено.

Технические характеристики

• Номинальное напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Тип толкателя: цилиндрический, высокий - удобен для нажатия даже в перчатках
• Цвет кнопки: красный - стандартный цвет для аварийной остановки или предупредительных функций
• Цвет переднего кольца: черный, материал - пластик
• Габариты: 30,5 × 30,5 × 30,5 мм
• Способ подключения: винтовые зажимы - надежное соединение проводов сечением до 2,5 мм2
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Количество постов: один - одноклавишное исполнение
• Индикатор: да - встроена лампа, но тип лампы не указан - требуется внешний источник питания

Совместимость и монтаж

Выключатель КЕ 011 У3 исполнение 3 красный монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Для установки достаточно продеть кабель через заднюю часть корпуса и закрепить его винтовыми зажимами. Переднее кольцо плотно прилегает к поверхности панели, обеспечивая герметичность в рамках класса IP40. Монтаж возможен как на металлических, так и на пластиковых панелях. Не требует специальных инструментов - достаточно отвертки и сверла нужного диаметра.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам управления согласно ГОСТ Р 50030.5.1 и другим отечественным стандартам на кнопочные аппараты. Защита IP40 предотвращает доступ крупных частиц пыли и случайное прикосновение к токоведущим частям, но не защищает от брызг воды или влажной среды. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе без дополнительной защиты.

Преимущества

• Разнообразие типоисполнений - можно выбрать подходящую комбинацию контактов и цвета
• Защита от самопроизвольного включения - механическая конструкция исключает случайное срабатывание
• Надежная изоляция - пластиковое переднее кольцо и внутренняя сборка обеспечивают долговечность
• Встроенная индикация - позволяет контролировать состояние без дополнительных светильников
• Совместимость с AC/DC - универсальность для различных систем управления

Ограничения применения

• Степень защиты IP40 не допускает использование в условиях повышенной влажности, мытья струей воды или на улице
• Лампа индикатора не встроена - требуется подключение внешнего источника питания (не указана мощность или тип лампы)
• Отсутствие фиксации кнопки - не подходит для режимов “вкл./выкл.” с удержанием; только импульсное управление
• Нет возможности модификации - нельзя изменить количество контактов или тип толкателя после установки

Примеры использования

• Аварийная остановка станка - красная кнопка с индикацией сразу видна оператору
• Пуск конвейера - сочетание НО и НЗ контактов позволяет реализовать блокировку и контроль состояния
• Щит управления насосной станцией - кнопка с индикатором показывает, включен ли насос
• Пульт управления в цеху - компактный размер позволяет разместить несколько кнопок рядом

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 30 мм, иначе кнопка будет болтаться или не войдет
• Подключайте провода сечением не более 2,5 мм2 - большие жилы не поместятся в винтовые зажимы
• Для индикатора используйте отдельный источник питания 12–24 В постоянного тока - совместимость с сетью 220 В не гарантируется
• Не применяйте в местах с ударными нагрузками - хотя корпус прочный, длительные вибрации могут повредить контактную группу
• При использовании в шкафах с высокой температурой - следите, чтобы окружающая среда не превышала +40 C
