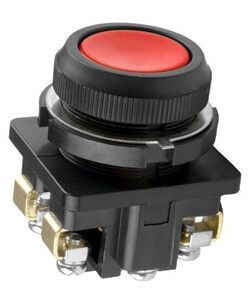

Выключатель кнопочный КЕ-011 У3 исп.3 2НЗ цилиндр 10А IP40 660В красн. Электротехник ET511660

Выключатель кнопочный КЕ-011 У3 исп.3, 2-полюсный, цилиндр, IP40, 10А, 660В, красный от бренда Электротехник предназначен для ручного управления электрическими цепями в системах автоматизации. Артикул et511660 соответствует требованиям ГОСТ Р 50030.5.1-2003 и подходит для монтажа на панелях управления.

Назначение и область применения

Выключатель кнопочный КЕ-011 У3 исп.3 используется для включения и выключения управляющих цепей в оборудовании с переменным током до 660 В и постоянным - до 440 В. Применяется в пультах, щитах управления, стендах и других стационарных устройствах, где требуется простое и надёжное управление. Подходит для работы на заводах, конвейерах, насосных станциях и другом промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 660 В AC / 440 В DC
• Номинальный ток: 10 А
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип толкателя: цилиндрический, диаметр отверстия для монтажа 30 мм
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды
• Фиксация кнопки: отсутствует - работает только при нажатии, возвращается в исходное положение самостоятельно
• Способ монтажа: на лицевую панель через винтовое крепление
• Климатическое исполнение: У2 - для эксплуатации в помещениях с умеренным климатом
• Род тока: переменный и постоянный (AC/DC)
• Цвет: красный
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Монтаж выполняется путём продевания корпуса выключателя через круглое отверстие диаметром 30 мм в панели. После этого крепится гайкой с внутренней стороны. Для соединения проводов используются зажимы с винтами - допускается использование медных жил сечением до 2,5 мм2. Выключатель КЕ-011 У3 исп.3 совместим с большинством стандартных панелей из стали, пластика или алюминия. Не требует специальных адаптеров.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует безопасность устройств управления электрооборудованием. Отсутствие фиксации предотвращает случайное включение после аварийного отключения. Конструкция обеспечивает механическую целостность при нагрузке до 10 А, что снижает риск перегрева и возгорания.

Преимущества

• Два независимых НЗ контакта позволяют управлять двумя цепями одновременно
• Цилиндрическая форма толкателя легко доступна для оператора даже в условиях ограниченного пространства
• Красный цвет стандартизирован для функций “стоп” - повышает узнаваемость в экстренных ситуациях
• Простая конструкция без сложной механики увеличивает срок службы
• Поддерживает работу как с переменным, так и с постоянным током

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги, осадков и мойки
• Не имеет фиксации - нельзя использовать как переключатель режима; подходит только для импульсного управления
• Климатическое исполнение У2 запрещает применение в сырых, холодных или пыльных средах вне помещений
• Не рассчитан на высокочастотные включения - рекомендовано не более 60 циклов в минуту

Примеры использования

• Кнопка “Стоп” на пульте управления конвейером
• Автоматический сброс системы на станке ЧПУ
• Локальный выключатель питания насоса в распределительном щите
• Сигнализационная кнопка в центральном пункте контроля

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен точно соответствовать 30 мм, иначе возможен люфт или деформация корпуса
• Используйте кабель с достаточным запасом по длине - при сборке панелей часто возникает необходимость переупаковки
• Не используйте этот выключатель там, где нужна фиксация в одном состоянии - выбирайте модели с фиксацией (например, КЕ-011 с исполнением “с фиксацией”)
• Проверяйте соответствие напряжения сети - максимальное 660 В AC, но для DC - не выше 440 В
• При необходимости замены - аналогичную модель можно найти по артикулу et511660 или названию “КЕ-011 У3 исп.3”
