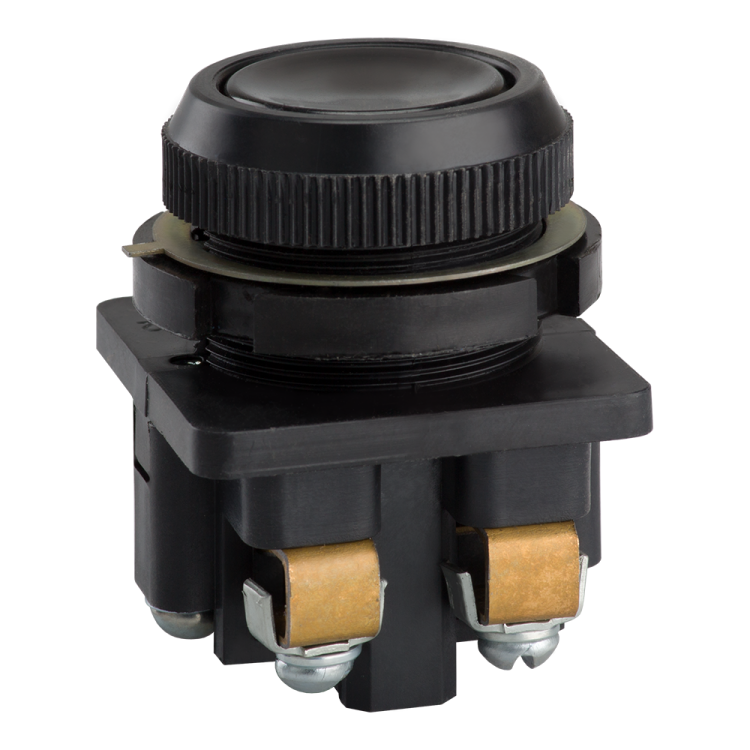

Выключатель кнопочный КЕ 011-У3-исп.3 (черный) | 264482 КЭАЗ

Выключатель кнопочный КЕ 011-У3-исп.3 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель обеспечивает надёжное включение и отключение при напряжении до 660 В и токе до 10 А, подходит для монтажа на панели оборудования. Артикул 264482 соответствует серийному решению Устройства подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 011-У3-исп.3 (черный) используется для управления цепями контроля и сигнализации в оборудовании с переменным и постоянным током. Подходит для установки на панелях станков, конвейеров, щитов управления и других промышленных устройств. Применяется там, где требуется однократное механическое воздействие - например, запуск, остановка или сброс системы. Не предназначен для коммутации силовых цепей высокой мощности.

Технические характеристики

• Тип: кнопочный выключатель с двумя нормально замкнутыми (НЗ) и двумя нормально разомкнутыми (НО) контактами
• Рабочее напряжение: до 660 В AC/DC
• Коммутируемый ток: 10 А
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Монтаж: на лицевую панель через отверстие диаметром 30 мм
• Габариты: 30,5 × 30,5 × 30,5 мм
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Толкатель: цилиндрический, черного цвета
• Переднее кольцо: есть, черного цвета
• Лампа: не предусмотрена

Совместимость и монтаж

Выключатель КЕ 011-У3-исп.3 (черный) устанавливается в круглое отверстие диаметром 30 мм. Для монтажа необходимо просверлить отверстие точно по размеру - допуск мал, избыток больше 0,5 мм может вызвать люфт. После вставки кнопка фиксируется резьбовым креплением внутри корпуса. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Перед подключением проверьте соответствие полярности при работе с DC-цепями. Монтаж возможен как на вертикальной, так и на горизонтальной поверхности.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.5.1 и имеет степень защиты IP40, что гарантирует защиту от доступа к опасным частям твёрдыми предметами диаметром более 1 мм. Однако он не защищён от брызг воды, пыли и влаги - не применяйте в условиях повышенной влажности, на улице или в местах с риском попадания жидкости. Серия КЕ прошла испытания на механическую прочность и долговечность в соответствии с промышленными стандартами КЭАЗ.

Преимущества

• Надёжная коммутация при высоких нагрузках - 10 А при 660 В
• Чёткая механическая реакция: кнопка реагирует на минимальное усилие
• Интегрированное переднее кольцо предотвращает случайное повреждение корпуса при монтаже
• Простая замена: совместим с другими моделями серии КЕ по габаритам
• Чёрный цвет и матовая поверхность снижают блики и хорошо сочетаются с промышленными панелями

Ограничения применения

• Не использовать в средах с высокой влажностью, пылью или агрессивными газами - IP40 недостаточно
• Не применять для длительного удерживания в нажатом состоянии - механизм не рассчитан на фиксацию
• Не коммутировать ток выше 10 А - риск сваривания контактов
• Не устанавливать в местах с ударными нагрузками или вибрацией без дополнительной фиксации
• Отсутствие индикации - нельзя использовать как световой индикатор состояния

Примеры использования

• Кнопка “Стоп” на пульте управления станком ЧПУ
• Кнопка “Пуск” в системе конвейера
• Аварийный останов на линии упаковки
• Сигнальная кнопка в распределительном шкафу
• Управление реле или пускателей в слаботочных цепях

Практические советы

• При монтаже используйте отверстие строго 30 мм - больший диаметр требует дополнительной герметизации
• Проверяйте плотность затяжки винтовых зажимов - слабый контакт вызывает нагрев
• Для многократного использования рекомендовано контролировать состояние контактов каждые 10–15 тыс. операций
• Если нужна фиксация кнопки - выбирайте модель с фиксацией (например, КЕ 011-У3-исп.1)
• При использовании в DC-цепях учтите, что дуга при отключении может быстрее износить контакты - регулярно осматривайте их
