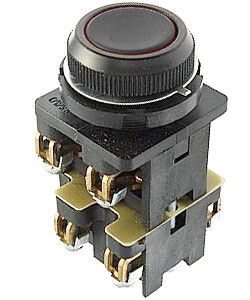

Выключатель кнопочный КЕ-012 У3 исп.3 2НО+2НЗ цилиндр 10А IP40 660В черн. Электротехник ET502433

Выключатель кнопочный КЕ-012 У3 исп.3 от Электротехник - устройство для ручного управления электрическими цепями в системах автоматизации. С двумя нормально открытыми и двумя нормально замкнутыми контактами, он подходит для задач, где требуется одновременная коммутация нескольких сигналов. Артикул et502433 рассчитан на работу в промышленных условиях с напряжением до 660 В и током до 10 А.

Назначение и область применения

Выключатель кнопочный КЕ-012 У3 исп.3 используется для управления электрическими цепями в системах автоматизации: запуск, остановка, изменение режима работы оборудования. Применяется в пультах управления, щитах и панелях на заводах, конвейерах, насосных станциях, станках с ЧПУ. Подходит как для переменного (до 660 В), так и для постоянного тока (до 440 В).

Технические характеристики

• Номинальное напряжение: 660 В (переменный ток), 440 В (постоянный ток)
• Номинальный ток: 10 А
• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Тип толкателя: цилиндрический, диаметр отверстия для монтажа 30 мм
• Род тока: AC/DC
• Климатическое исполнение: У2 - для умеренного климата, в помещениях с контролируемой влажностью
• Метод фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: черный
• Нормативный документ: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель КЕ-012 У3 исп.3 монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Крепление осуществляется винтовым зажимом с тыльной стороны. Для установки потребуется панель толщиной, совместимой с конструкцией корпуса - обычно до 8–10 мм. Отсутствие фиксации позволяет использовать его как импульсную кнопку - не требует механического удерживания в нажатом состоянии. Совместим со стандартными панелями из металла, пластика или композита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2003, который регламентирует безопасность кнопочных аппаратов в электроустановках. Степень защиты IP40 предотвращает доступ крупных сторонних частиц, но не обеспечивает защиту от брызг или влаги - не предназначен для использования во влажных или outdoor-средах. Не имеет функции автоблокировки - не защищён от случайного включения при ударе или вибрации.

Преимущества

• Четыре контакта в одном корпусе позволяют управлять несколькими цепями одновременно без дополнительных элементов
• Цилиндрическая форма и единый диаметр отверстия обеспечивают стандартизацию монтажа
• Поддержка как переменного, так и постоянного тока расширяет возможности применения
• Чёрный цвет снижает блики и хорошо сочетается с большинством панелей

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на открытом воздухе - IP40 недостаточна для таких сред
• Отсутствие фиксации делает его непригодным для функций “вкл./выкл.” с удержанием - только импульсные команды
• Не рекомендован для цепей с током выше 10 А или напряжением свыше 660 В переменного / 440 В постоянного
• Климатическое исполнение У2 ограничивает применение в условиях температур ниже -25 C или высокой влажности вне помещений

Примеры использования

• Пуск и остановка двигателя на конвейере - один контакт для старта, другой - для остановки
• Управление световой сигнализацией и звуковым оповещением одновременно
• Коммуникационный пост на станке: два контакта активируют режим обслуживания, два - отключают питание
• Шкаф управления насосной станцией: кнопка “включение” и “экстренное выключение” в одном модуле

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен быть точно 30 мм, иначе кнопка не будет плотно фиксироваться
• Для долговечности не используйте в средах с маслом, химическими парами или агрессивной пылью - даже IP40 не спасёт от коррозии контактов
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с механической блокировкой
• Проверяйте соответствие нагрузки: если ток в цепи близок к 10 А, убедитесь, что провода и клеммы также рассчитаны на этот ток
• При сборке панели учитывайте, что все четыре контакта находятся внутри одного корпуса - они работают синхронно, но не связаны между собой электрически
