Выключатель кнопочный КЕ 012-У3-исп.3 (красный) | 264493 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.3 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель работает с переменным и постоянным током, имеет компактную форму и надёжное винтовое подключение, что делает его удобным для монтажа на панели оборудования.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.3 (красный) используется для включения и отключения цепей управления в устройствах автоматики - например, в пультах управления станками, конвейерами, насосными станциями и распределительных щитах. Он не предназначен для коммутации силовых цепей, а служит для отправки сигнала на контакторы, реле или другие элементы управления. Подходит для установки как на неподвижных, так и на подвижных частях машин и механизмов.

Технические характеристики

• Работает с напряжением до 660 В переменного и постоянного тока (AC/DC)
• Коммутирует ток до 10 А
• Имеет два нормально замкнутых (НЗ) и два нормально разомкнутых (НО) контакта
• Подключение - винтовое, для проводов до 2,5 мм2
• Монтаж - на лицевую панель через отверстие диаметром 30 мм
• Габариты: 30,5 × 30,5 × 30,5 мм
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды

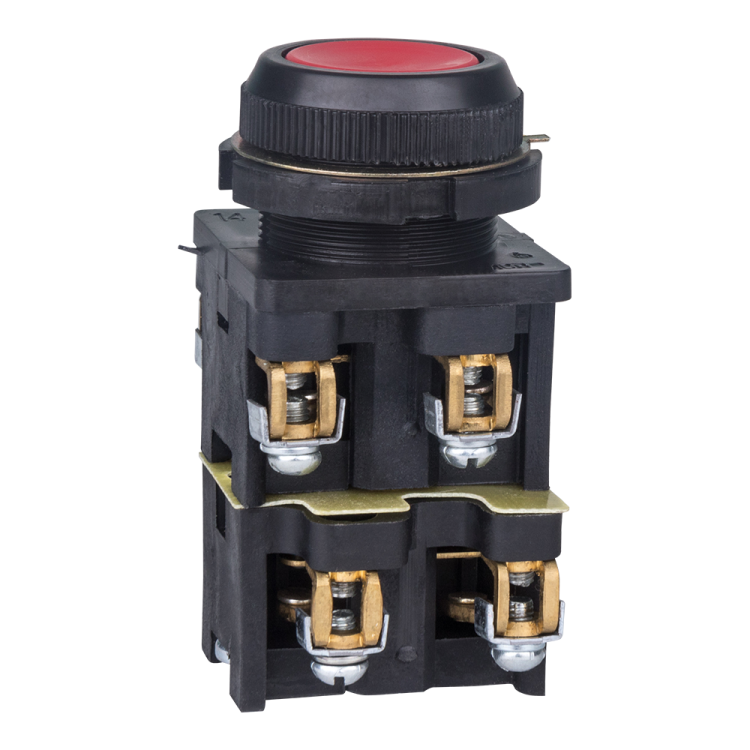

• Кнопка красная, с черным передним кольцом
• Тип толкателя - цилиндрический, без фиксации (возвращается в исходное положение после отпускания)
• Один пост, без лампы индикации

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.3 (красный) устанавливается в круглое отверстие диаметром 30 мм, соответствует стандартному габариту для кнопочных постов. Для монтажа требуется только просверленное отверстие и доступ к задней стороне панели. После вставки кнопка фиксируется резьбовым креплением внутри корпуса. Винтовые зажимы позволяют подключить одножильные и многожильные провода сечением до 2,5 мм2. Установка возможна в любых направлениях - горизонтальном, вертикальном, наклонном.

Безопасность и стандарты

Выключатель КЕ 012-У3-исп.3 (красный) соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания инструментов или проводов диаметром более 1 мм. Однако он не защищён от брызг воды, пыли и влаги - не применяется во влажных средах, на улице или в условиях повышенной запылённости.

Преимущества

• Надёжная механическая конструкция от КЭАЗ - проверена временем в промышленных условиях
• Два НЗ и два НО контакта - позволяет реализовать сложные схемы управления одним устройством
• Красный цвет кнопки - стандартизирован для функций “останов” или “экстренная остановка”, повышает узнаваемость оператором
• Чёрное переднее кольцо снижает блики и улучшает контрастность
• Компактный размер - экономит место на панели

Ограничения применения

• Не допускается использование в условиях высокой влажности, прямого воздействия воды или паров - IP40 недостаточен
• Не подходит для коммутации силовых цепей выше 10 А или напряжений свыше 660 В
• Отсутствие фиксации - нельзя использовать как переключатель режимов; только импульсное управление
• Нет индикации - не подходит для ситуаций, где нужна световая сигнализация состояния
• Не рекомендован для взрывоопасных зон - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Кнопка “Стоп” на пульте управления металлообрабатывающим станком
• Аварийная остановка на конвейере в пищевой промышленности
• Управление пускателем в системе вентиляции
• Сигнальный элемент в распределительном шкафу для активации реле контроля

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 30 мм - меньший диаметр затруднит установку, больший - вызовет люфт
• Перед подключением проверьте целостность контактов: при нажатии НО должны замыкаться, НЗ - размыкаться
• Используйте кабельные вводы или герметичные муфты, если выключатель установлен рядом с источниками влаги
• Для долговечности избегайте частых ударов по кнопке - она не рассчитана на жесткое механическое воздействие
• При замене аналога - убедитесь, что новый выключатель также имеет 2 НЗ + 2 НО контакта и тип подключения “винтовой”
