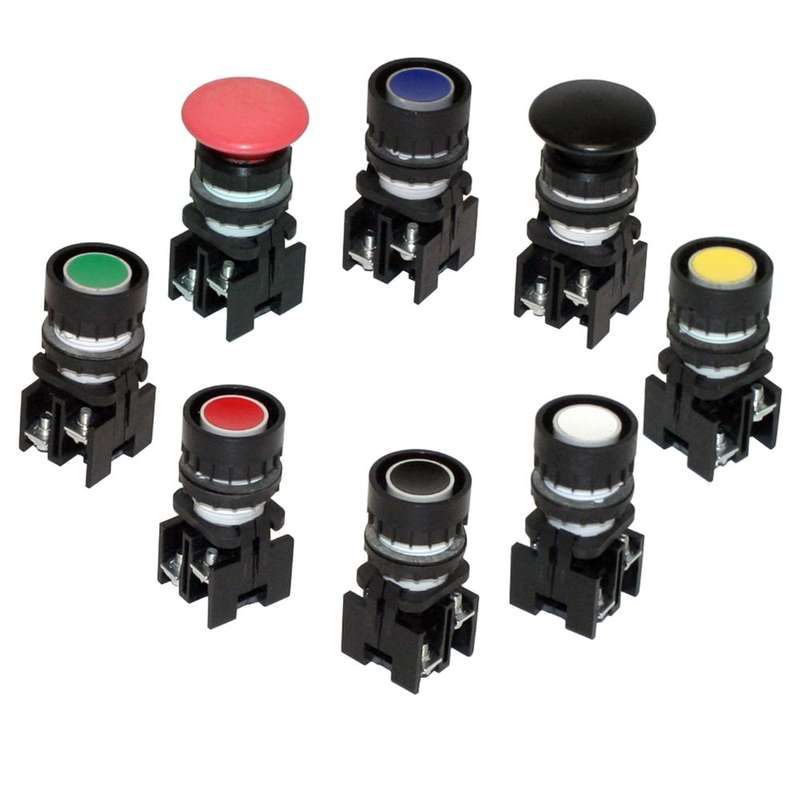

Выключатель кнопочный ВК 43-21-02110-54 УХЛ2 красн. Кашин 180021100ВК000000000 КашинЗЭА

Выключатель кнопочный ВК 43-21-02110-54 УХЛ2 красный - двухпозиционная кнопка с двумя нормально замкнутыми контактами, предназначенная для ручного управления электрооборудованием на панелях управления. Бренд КЗЭА г.Кашин обеспечивает надежную работу устройства в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Выключатель кнопочный ВК 43-21-02110-54 УХЛ2 красный используется для включения и выключения цепей управления в автоматических системах. Подходит для установки на щитах управления станков, конвейеров, насосных станций и других промышленных объектов. Красный цвет кнопки соответствует стандартным требованиям безопасности - указывает на функцию «останов» или аварийное отключение.

Технические характеристики

• Напряжение: до 660 В переменного тока
• Коммутируемый ток: 10 А
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип толкателя: цилиндрический
• Фиксация кнопки: отсутствует - возвращается в исходное положение после отпускания
• Конструкция: плоская поверхность
• Количество постов: 2 - позволяет устанавливать два элемента управления в одном корпусе
• Диаметр отверстия для монтажа: 22 мм
• Цвет кнопки: красный
• Цвет переднего кольца: черный
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Климатическое исполнение: УХЛ2 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-02110-54 УХЛ2 красный монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее кольцо плотно прилегает к поверхности панели, предотвращая попадание пыли и влаги внутрь. Для установки требуется стандартный крепёж - болты или зажимы, входящие в комплект. Оба поста работают независимо, что позволяет использовать один корпус для двух команд управления (например, «старт» и «стоп»).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для устройств управления. Цветовая маркировка (красный) соответствует международному стандарту IEC 60073 - сигнал «останов». Защита IP54 обеспечивает безопасную эксплуатацию в помещениях с высокой запылённостью или возможностью попадания брызг воды.

Преимущества

• Два поста в одном корпусе экономят место на панели
• Отсутствие фиксации снижает риск случайного включения - кнопка всегда возвращает себя в исходное состояние
• Климатическое исполнение УХЛ2 делает изделие пригодным для работы вне теплых помещений - например, на открытых площадках или в холодильных камерах
• Чёрное переднее кольцо повышает контрастность и удобство визуального определения состояния кнопки

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 10 А - нельзя использовать для прямого управления двигателями мощностью более 5–7 кВт
• Отсутствие фиксации исключает возможность использования в режиме «вкл/выкл» - только импульсное управление
• Не рекомендовано применение в местах постоянного воздействия струй воды или погружения - степень защиты IP54 недостаточна для таких условий

Примеры использования

• Пульт управления станком: одна кнопка - «стоп», вторая - «реверс»
• Щит управления насосной станцией: две кнопки для включения и экстренного отключения
• Автоматическая линия сборки: кнопки для ручного тестирования этапов процесса

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с герметичностью
• Подключайте контакты согласно схеме: каждый из двух НЗ контактов можно использовать отдельно или параллельно для увеличения нагрузочной способности
• При использовании в условиях сырости регулярно осматривайте уплотнения переднего кольца - они могут со временем терять эластичность
• Не используйте этот выключатель вместо аварийной кнопки с фиксацией - для аварийного отключения требуются специальные модели с механической блокировкой
