Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 красн. Кашин 180221100ВК000000000 КашинЗЭА

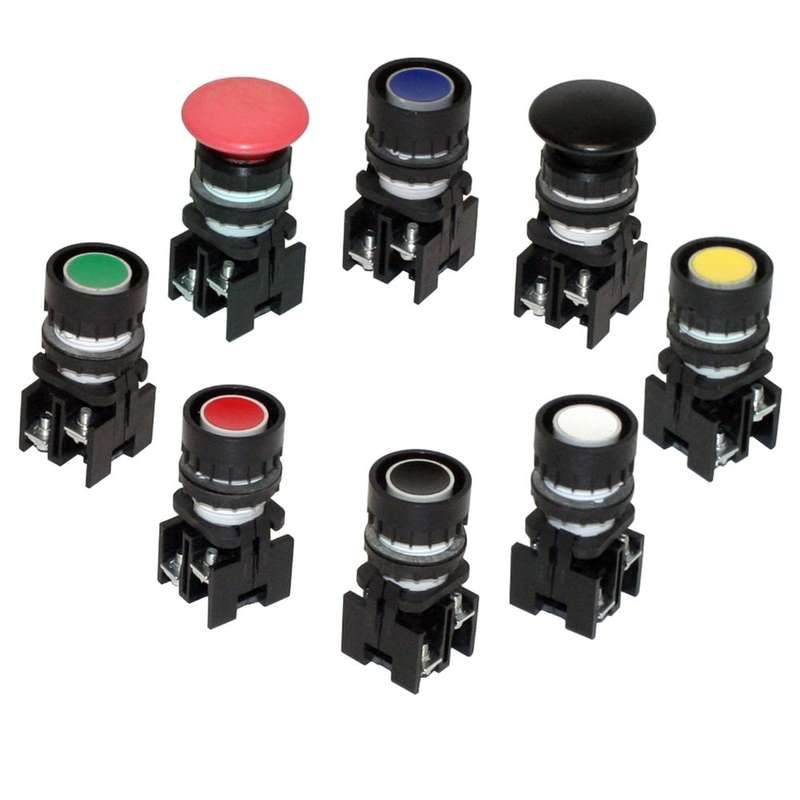

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 красный - двухпозиционная кнопка с четырьмя коммутирующими контактами, предназначенная для управления электрооборудованием на панелях в условиях повышенной запыленности и переменного температурного режима. Бренд КЗЭА г.Кашин обеспечивает надежную работу устройства в промышленной среде.

Назначение и область применения

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 красный используется для ручного включения и выключения цепей управления в системах автоматизации. Подходит для установки на щитах управления станков, конвейеров, насосных станций и другого оборудования, где требуется четкое визуальное отличие командной кнопки. Красный цвет указывает на функцию “останов” или аварийное отключение. Применяется там, где важна устойчивость к внешним воздействиям - например, на производствах с высокой запыленностью или во временных объектах.

Технические характеристики

• Тип изделия: кнопочная кнопка с плоским толкателем
• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 4 (все - переключающие, то есть меняют состояние при нажатии)
• Максимальное рабочее напряжение: 660 В
• Коммутируемый ток: до 10 А (для AC и DC)
• Род тока: переменный (AC) и постоянный (DC)
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температурах от −40 C до +40 C, в условиях повышенной влажности и с возможными осадками
• Конструкция: плоская форма толкателя, черное переднее кольцо, цилиндрический корпус
• Количество постов: 2 - два независимых механизма внутри одного корпуса, позволяют управлять двумя цепями одновременно
• Фиксация кнопки: без фиксации - кнопка возвращается в исходное положение после отпускания

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 красный монтируется через круглое отверстие диаметром 22 мм в металлической или пластиковой панели. Для установки достаточно продеть провода через заднюю часть корпуса и закрепить гайкой. Передние кольца обеспечивают плотное прилегание к поверхности панели, предотвращают люфт. Нет необходимости в специальных креплениях - совместим с большинством стандартных панелей управления. Обратите внимание: из-за отсутствия фиксации кнопка не остается в нажатом состоянии - она предназначена только для импульсного управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Защита IP54 позволяет использовать устройство вне помещений при условии, что оно не подвержено прямому потоку воды. Климатическое исполнение УХЛ2 гарантирует работоспособность в холодном и влажном климате, в том числе на открытых площадках, вагонах, элеваторах и других объектах с суровыми условиями эксплуатации.

Преимущества

• Два независимых поста в одном корпусе - экономят место на панели и снижают количество точек монтажа
• Высокая степень защиты IP54 - уменьшает риск отказа из-за пыли и влаги
• Поддержка AC/DC - универсальность для различных типов цепей управления
• Ярко окрашенный красный толкатель - легко распознаваем в составе группы кнопок
• Черное переднее кольцо повышает контрастность и удобство визуального определения состояния

Ограничения применения

• Не подходит для длительного удерживания в нажатом состоянии - отсутствие фиксации делает его неприменимым как “блокировочная” или “фиксированная” кнопка
• Защита IP54 не обеспечивает герметичность - нельзя применять в местах с прямым струйным орошением или погружением
• Максимальный ток 10 А - не годится для прямого управления силовыми цепями выше этого значения; требует использования контакторов или реле
• Климатическое исполнение УХЛ2 допускает минусовые температуры, но не рекомендовано для экстремально низких (-50 C и ниже) или постоянно замерзающих сред

Примеры использования

• Кнопка “Стоп” на пульте управления ленточным конвейером
• Две кнопки “Пуск / Стоп” в одной единице вместо двух отдельных модулей
• Автоматический участок с управлением по сигналу - например, срабатывание звукового сигнала при нажатии
• Щит управления технологической линией в пищевой промышленности, где важно соблюдение санитарных норм и защита от пыли

Практические советы

• При монтаже проверьте глубину отверстия - корпус имеет фланец, который должен свободно войти, не деформируя панель
• Для долговечности используйте кабели с жилами не менее 1,5 мм2 - чтобы избежать нагрева при максимальном токе 10 А
• Если нужна фиксация в нажатом состоянии - выбирайте модель с механической фиксацией, так как этот вариант не предусматривает её
• Проверяйте соответствие напряжения сети и нагрузки - даже при 660 В не стоит подключать мощные двигатели напрямую
• Обязательно учитывайте цветовое кодирование: красный - всегда “останов”, белый/зеленый - “пуск”. Это правило безопасности
