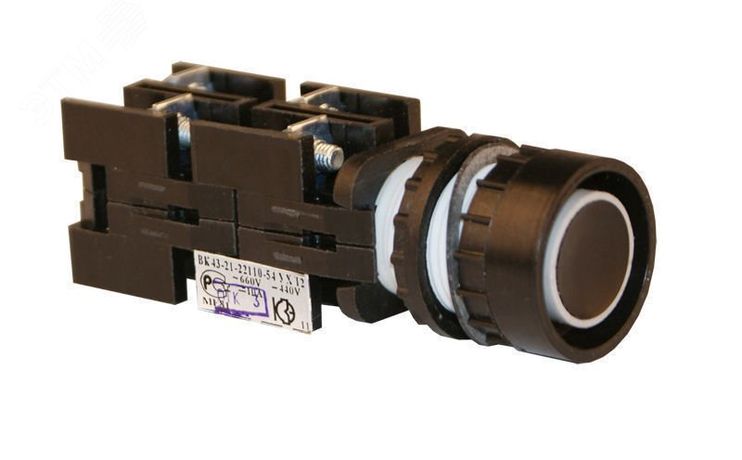

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 черн. Кашин 180221100ВЧ000000000 КашинЗЭА

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 черный - двухпостовый коммутационный аппарат с четырьмя контактами, предназначенный для управления электрическими цепями на панелях оборудования. Бренд КЗЭА г.Кашин обеспечивает надёжную работу устройства в условиях повышенной запылённости и влажности благодаря защите IP54 и климатическому исполнению УХЛ2.

Назначение и область применения

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 черный используется для ручного включения и выключения электрических цепей в промышленном оборудовании. Подходит для управления пуском, остановкой, реверсом двигателей, конвейеров, насосов и других устройств, где требуется частое оперативное управление. Применяется в щитах, пультах управления и на корпусах машин.

Технические характеристики

• Тип изделия: кнопочная, без фиксации - возвращается в исходное положение после отпускания;
• Количество контактов: 4 - два нормально замкнутых и два нормально разомкнутых, что позволяет реализовать сложные логические схемы;
• Коммутируемый ток: до 10 А - подходит для нагрузок средней мощности;
• Напряжение: до 660 В переменного и постоянного тока - совместим с большинством промышленных сетей;
• Диаметр отверстия: 22 мм - стандартный размер для установки в панели;
• Тип толкателя: цилиндрический - удобен для нажатия пальцем или рычагом;
• Количество постов: 2 - две отдельные кнопки в одном корпусе, позволяют управлять двумя функциями одновременно;
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, устойчив к влажности и конденсату;
• Цвет: чёрный - матовая поверхность снижает блики, соответствует промышленному дизайну;
• Монтаж: на лицевую панель - крепится через отверстие 22 мм с помощью штатного крепления внутри корпуса.

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 черный устанавливается в панели с отверстием диаметром 22 мм. Для монтажа необходимо просверлить отверстие, вставить корпус кнопки и закрутить фиксирующую гайку изнутри. Нет необходимости в дополнительных кронштейнах или адаптерах. Кабель подводится к зажимам снизу - максимальное сечение жилы до 2,5 мм2. Оба поста работают автономно, но находятся в едином корпусе, что экономит место на панели.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 15150 для работы в условиях УХЛ2. Защита IP54 предотвращает попадание пыли внутрь механизма и защиту от брызг воды, что повышает безопасность при работе в цехах, на открытых площадках и в помещениях с высокой влажностью. Отсутствие фиксации исключает случайное длительное включение - важный элемент безопасности при обслуживании оборудования.

Преимущества

• Два поста в одном корпусе - компактное решение для управления несколькими функциями;
• Чёткая механика сброса - кнопка всегда возвращается в исходное состояние, исключая самоблокировку;
• Высокая степень защиты IP54 - долгий срок службы даже в агрессивной среде;
• Поддержка AC/DC - универсальное применение в системах с разным типом тока;
• Чёрный цвет и плоская форма - эргономичный дизайн, легко сочетается с другими элементами панели.

Ограничения применения

• Не предназначен для частого автоматического срабатывания - рассчитан на ручное управление;
• Нет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния;
• Не взрывозащищён - не применяется во взрывоопасных зонах (Zone 1/2);
• Максимальный ток 10 А - не подходит для управления крупными двигателями напрямую; требуются контакторы или магнитные пускатели.

Примеры использования

• Пульт управления конвейером: одна кнопка - “Старт”, вторая - “Стоп”;
• Щит управления станком: “Вкл./Выкл.” и “Реверс”;
• Автоматическая линия мойки: “Запуск цикла” и “Аварийная остановка”;
• Оборудование в пищевой промышленности - благодаря IP54 можно мыть панель водой без риска повреждения.

Практические советы

• При монтаже проверьте глубину панели - корпус выступает назад, чтобы не задеть провода или другие детали;
• Используйте кабельные вводы с герметизацией, особенно при установке в сырых местах;
• Для увеличения срока службы избегайте ударных воздействий на толкатель - он не имеет механического ограничителя;
• При замене старого аналога сверьте диаметр отверстия (22 мм) и количество контактов - модель ВК 43-21-22110-54 УХЛ2 черный часто является прямой заменой для устаревших кнопочных изделий КЗЭА;
• Не используйте в качестве главного рубильника - только как командное устройство в связке с силовым оборудованием.
