Поворот на 90град. для жестких труб d20 разъемн. IP40 (розн. уп.4шт) DKC 50520R ДКС

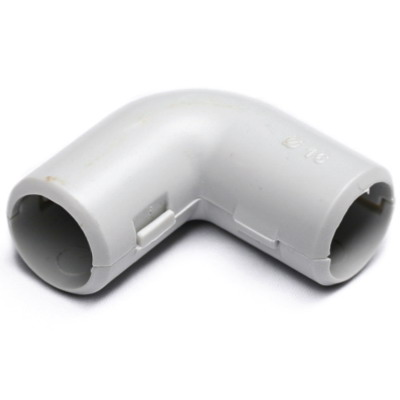

Колено открывающееся 90 градусов IP40 для трубы диаметром 20 мм от DKC (ДКС), артикул 50520r - это разборный элемент кабеленесущей системы, предназначенный для изменения направления трассы под прямым углом. Подходит для монтажа на готовые участки труб, обеспечивает доступ к проводам без демонтажа всей системы.

Назначение и область применения

Колено открывающееся 90 градусов IP40 для трубы диаметром 20 мм используется для соединения двух участков кабельной трубы под углом 90°. Его главная функция - позволять менять направление трассы в местах, где требуется доступ к кабелям после установки. Особенно удобно при модернизации существующих систем или при прокладке в труднодоступных зонах. Применяется в распределительных щитах, на производстве, в офисных помещениях, в системах автоматизации.

Технические характеристики

• Диаметр трубы: 20 мм (наружный)
• Угол поворота: 90°
• Материал: полипропилен (PP) - легкий, химически стойкий, не поддерживающий горение
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищает от воды
• Рабочий температурный диапазон: от -25 C до +60 C
• Конструкция: состоит из двух половин, которые фиксируются друг с другом
• Наличие раструба: да - обеспечивает плотную посадку трубы
• Цвет: белый (не серый, как указано в описании производителя - цвет соответствует материалу PP)
• Поверхность: полированная - снижает риск царапин при протяжке кабелей
• Состав: без галогенов - безопасен при возможном нагреве или возгорании
• Устойчивость к УФ: да - не теряет прочность под воздействием солнечного света
• Комплектация: с втулкой - упрощает вход трубы и предотвращает перегиб

Совместимость и монтаж

Колено открывается по шву, что позволяет надеть его на уже установленную трубу без её резки или демонтажа. Для монтажа:

• Разъедините две половины колена
• Заведите каждую часть на конец трубы
• Соедините детали до характерного щелчка - фиксация происходит за счет замков
• Убедитесь, что труба полностью вошла в раструб и не деформируется

Подходит для труб того же диаметра - 20 мм - из полипропилена, совместимых с продукцией серии Express от DKC. Не используйте с металлическими или жесткими пластиковыми трубами других типов.

Безопасность и стандарты

Колено изготовлено из материала без галогенов, что соответствует требованиям безопасности при работе в закрытых помещениях. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, но не является водонепроницаемой. Не применяйте в условиях постоянного попадания воды, брызг или высокой влажности - для этого нужны изделия с IP65 и выше.

Преимущества

• Разборная конструкция - монтаж на готовую трассу без резки труб
• Высокая механическая прочность полипропилена при низком весе
• Устойчивость к УФ - можно использовать вне помещений при условии отсутствия прямого контакта с водой
• Полированная поверхность внутри - минимизирует трение при протяжке кабелей
• Втулка в комплекте - исключает повреждение изоляции кабелей при входе в колено

Ограничения применения

• Не подходит для сред с повышенной влажностью, брызгами или прямым контактом с водой - IP40 недостаточно
• Не рассчитано на нагрузки свыше 10 Нм - не используйте как опору для тяжелых кабелей или оборудования
• Не рекомендуется применять при температурах ниже -25 C и выше +60 C - материал становится хрупким или деформируется
• Не сочетается с трубами других диаметров - точное соответствие 20 мм обязательно

Примеры использования

• Прокладка кабелей в распределительных щитах - изменение направления трассы вокруг автоматических выключателей
• Монтаж в производственных линиях - обход препятствий на конвейерах
• Обновление старой кабельной трассы - установка без вскрытия стен или потолков
• Системы управления освещением - прокладка в офисах с минимальным вмешательством в интерьер

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен свободно проходить через раструб, но не болтаться
• При использовании в холодных помещениях прогрейте колено до комнатной температуры перед сборкой - полипропилен менее эластичен при низких температурах
• Не затягивайте половинки слишком сильно - это может вызвать микротрещины в материале
• Для долговечности избегайте прямого солнечного света даже при УФ-устойчивости - срок службы увеличится
• Артикул 50520r - единственный вариант в серии Express с таким сочетанием параметров; другие модели имеют другой угол или диаметр
