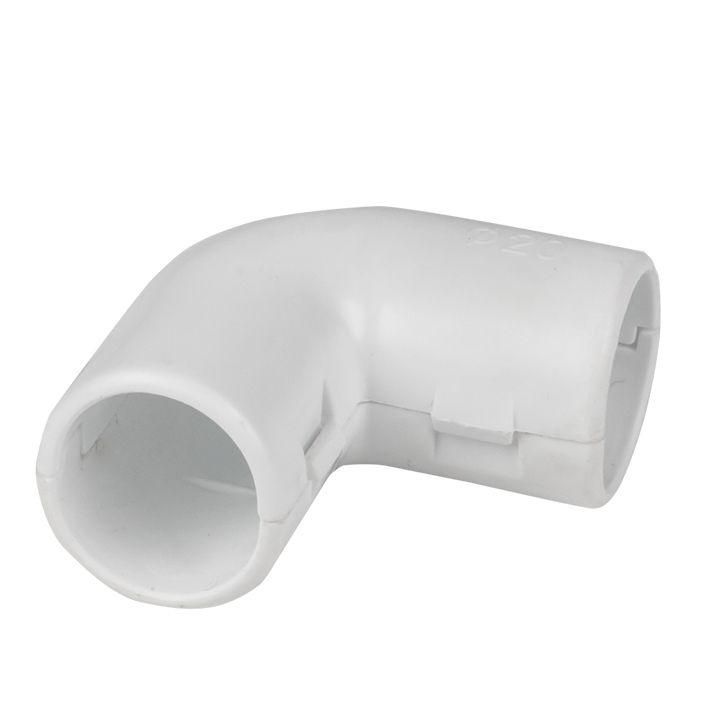

Угол соединительный для трубы 90град. 20мм бел. Plast EKF ug-t-20w-r

Угол соединительный 90 градусов для трубы 20 мм белый (5 шт) от бренда EKF - это компактный элемент для изменения направления кабельных трасс в системах с пластиковыми трубами. Артикул ug-t-20w-r предназначен для быстрого и надёжного соединения труб в узлах с жестким изгибом, особенно там, где важна эстетика и защита проводов.

Назначение и область применения

Этот угол используется для поворота кабельных каналов на 90 градусов внутри распределительных щитов, коробов, технологических ниш и других закрытых пространств. Подходит для прокладки силовых и слаботочных кабелей в помещениях с невысокой механической нагрузкой - офисах, жилых домах, производственных цехах с контролируемым доступом. Применяется совместно с трубами диаметром 20 мм из того же материала - например, с трубами серии PROxima.

Технические характеристики

• Номинальный диаметр: 20 мм - совместим с трубами такого же внутреннего и внешнего размера;
• Угол поворота: 90 градусов - обеспечивает четкий перпендикулярный переход;
• Материал: пластик - легкий, устойчив к коррозии, не проводит ток;
• Исполнение: вставной - трубы просто вводятся в раструбы с двух сторон;
• Наличие раструба: да - позволяет легко и плотно соединять трубы без клея;
• Радиус изгиба: 10 мм - минимальный радиус, при котором сохраняется целостность кабеля;
• Поверхность: шлифованная - снижает риск царапин при протяжке кабелей;
• Конструкция: двухкомпонентная - усиленная прочность за счет комбинированного формования;
• Цвет: белый - гармонирует с большинством светлых кабельных систем;
• Гарантия: 36 месяцев - подтверждает долговечность материалов.

Совместимость и монтаж

Угол совместим с трубами диаметром 20 мм от EKF серии PROxima и аналогичными изделиями других производителей, если их внешний диаметр соответствует 20 мм. Монтаж выполняется без инструментов: труба вставляется в раструб до упора - фиксация происходит за счёт точного подбора посадочного зазора. Для герметизации или защиты от пыли можно использовать термоклеевые муфты, но это не обязательно. Угол не требует сверления, болтов или дополнительных креплений.

Безопасность и стандарты

Изделие изготовлено из самозатухающего пластика, соответствует требованиям безопасности для электромонтажа в сухих помещениях. Хотя прямого указания на соответствие ГОСТ или IEC нет, материалы и конструкция согласованы с техническими нормами, применяемыми в сериях EKF PROxima. Не рекомендуется для открытой прокладки на улице или в условиях постоянного воздействия УФ-излучения.

Преимущества

• Не требует клея или специальных инструментов - монтаж занимает несколько секунд;
• Шлифованная поверхность предотвращает повреждение изоляции кабелей при протяжке;
• Двухкомпонентная конструкция повышает ударную прочность по сравнению с однокомпонентными аналогами;
• Белый цвет маскирует элемент в интерьере и не выделяется на фоне стен или щитов;
• Гарантия 3 года - один из самых длинных сроков среди аналогичных решений на рынке.

Ограничения применения

• Не предназначена для высоких температур - рабочий диапазон ограничен +40…+60 C;
• Не подходит для установки в местах с частыми вибрациями или ударными нагрузками - возможен расслоение;
• Не следует использовать в сырых помещениях без дополнительной герметизации - материал не имеет IP-защиты;
• Не совместим с металлическими трубами - различаются жесткость и коэффициент теплового расширения.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите;
• Обход препятствий (батареи, воздуховоды) в квартире при скрытой прокладке;
• Создание угловых ответвлений в коробах для слаботочных сетей (LAN, CCTV);
• Завершение маршрута кабеля перед входом в устройство (например, автоматический выключатель).

Практические советы

• Перед сборкой проверьте, чтобы внутренний диаметр трубы точно соответствовал 20 мм - даже 0,5 мм лишнего могут затруднить вставку;
• При протяжке нескольких кабелей используйте смазку на основе силикона - это снизит трение и продлит срок службы изоляции;
• Если угол устанавливается рядом с источником тепла (например, возле автомата), убедитесь, что температура окружающей среды не превышает 60 C;
• При необходимости замены - угол легко демонтировать: достаточно потянуть трубу на себя, он не деформируется;
• Купив набор из 5 штук, вы экономите на доставке и получаете запас на случай брака или будущего расширения системы.
