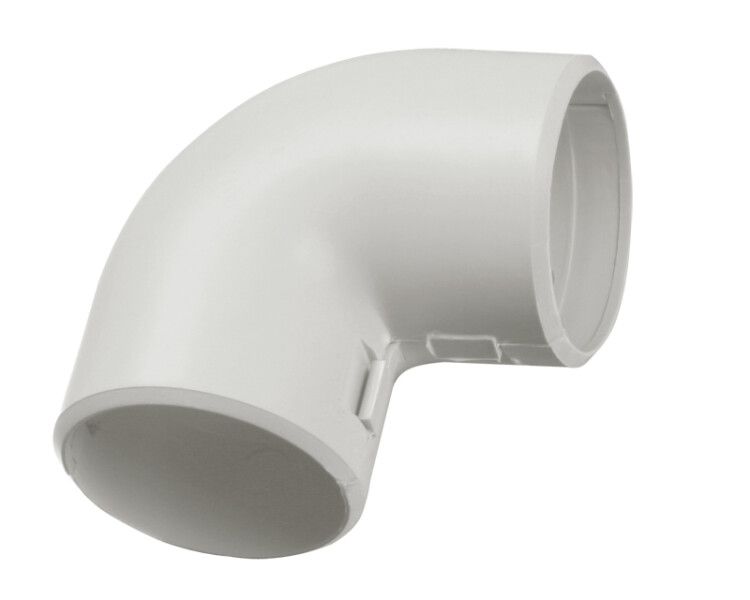

Поворот открывающийся CI20G ELASTA 90° 20 мм IEK (ИЭК) CTA10D-CIG20-K41-050

Поворот открывающийся на 90 градусов CI20G от IEK - это компактный элемент для соединения жестких пластиковых труб под прямым углом. Продукт серии ELASTA, артикулы cta10d-cig20-k41-050 и cta10d-cig20-k41-050*, рассчитан на долгую службу и простой монтаж без инструментов.

Назначение и область применения

Поворот открывающийся на 90 градусов CI20G используется для изменения направления потока в системах из гладких жестких труб диаметром 20 мм. Подходит для прокладки кабельных каналов, воздуховодов, гидравлических и пневматических линий в условиях, где требуется быстрая сборка и надежная фиксация. Часто применяется в автоматизированных линиях, шкафах управления, объектах ЖКХ и промышленном оборудовании.

Технические характеристики

• Номинальный диаметр: 20 мм - совместим с трубами такого же внутреннего и внешнего диаметра;
• Угол поворота: 90 градусов - обеспечивает точное изменение направления;
• Материал: ПВХ (поливинилхлорид) - устойчив к коррозии, химически инертен;
• Цвет: серый (RAL 7035) - соответствует стандартному цвету изделий IEK серии ELASTA;
• Исполнение: вставной - трубы вводятся в пазы без клея или крепежа;
• Горючесть: самозатухающий материал - снижает риск распространения пламени;
• Срок службы: до 25 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ТУ 2248-002-18461115-2010 - соответствие требованиям производства.

Совместимость и монтаж

Поворот CI20G состоит из двух идентичных половинок, которые соединяются защелкиванием. Для установки необходимо:

• Вставить конец трубы в одну часть поворота до щелчка;
• Аналогично вставить вторую трубу во вторую половину;
• Соединить две части между собой - они фиксируются механически без дополнительного крепления.

Не требуются клей, инструменты или герметизация. Убедитесь, что трубы имеют гладкую поверхность и точно соответствуют диаметру 20 мм - отклонения более +-0,5 мм могут нарушить герметичность соединения.

Безопасность и стандарты

Материал ПВХ соответствует нормам самозатухаемости - при удалении источника огня горение прекращается. Соответствует техническим условиям ТУ 2248-002-18461115-2010. Не содержит свинца и других запрещенных пластификаторов. Не рекомендуется использовать в средах с температурой выше +60 C и ниже –10 C - возможна потеря эластичности материала.

Преимущества

• Быстрый монтаж - нет необходимости в клее, сварке или болтах;
• Высокая прочность соединения - защелка выдерживает нагрузки при правильной сборке;
• Долговечность - срок службы 25 лет при нормальных условиях;
• Легкий вес - удобен для работы в труднодоступных местах;
• Стандартный цвет - легко сочетается с другими элементами серии ELASTA.

Ограничения применения

• Не предназначена для труб с ребрами жесткости, гофрированных или гибких;
• Не подходит для систем под высоким давлением - только для беснапорных или слабонапорных линий;
• Не рекомендуется для открытых участков под прямыми солнечными лучами - длительное UV-воздействие может вызвать хрупкость;
• Запрещено применение в контакте с растворителями, бензином, маслами - возможно размягчение ПВХ.

Примеры использования

• Сборка кабельных трасс внутри распределительных шкафов;
• Прокладка воздушных линий в цехах с автоматическими линиями;
• Обустройство вентиляционных каналов в офисных зданиях;
• Формирование маршрутов для проводов в станках и конвейерах;
• Модульные системы защиты кабелей в логистических комплексах.

Практические советы

• Перед монтажом проверьте внутренний диаметр труб - он должен быть не менее 19,5 мм и не более 20,5 мм;
• Если труба слишком плотно входит - слегка смочите ее водой для облегчения вставки;
• Не используйте силовые инструменты для соединения - это может повредить защелки;
• При замене старого элемента - снимите обе половины одновременно, чтобы не деформировать трубу;
• Храните в сухом месте при температуре от –10 до +40 C - избегайте перепадов температур.
