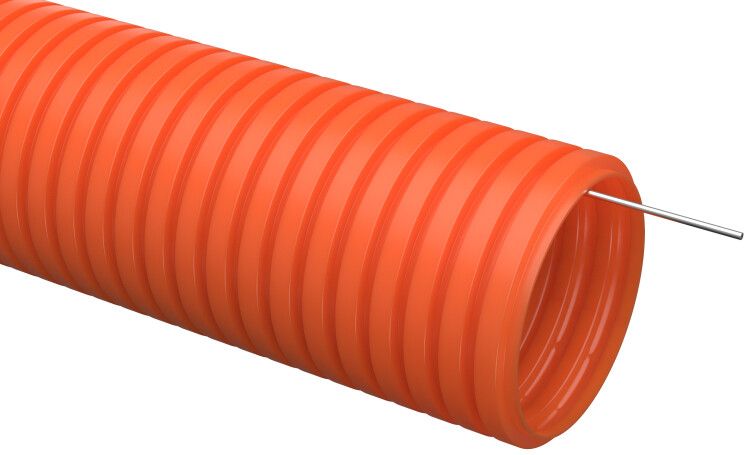

Труба гофрированная ПНД d=20мм с зондом оранжевая тяжелая (100м) IEK - CTG21-20-K09-100

Труба гофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой (зондом) тяжелая оранжевая (100м) от IEK (ИЭК) - это прочная и гибкая защитная оболочка для проводов и кабелей, предназначенная для скрытой прокладки внутри бетона, штроб и стяжек. Артикул ctg21-20-k09-100 подходит для электромонтажных работ в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой используется для защиты электрических кабелей и проводов при скрытой прокладке. Подходит для монтажа в:

• монолитном бетоне при заливке полов, стен и перекрытий;
• штрабах в кирпичных, бетонных и железобетонных конструкциях;
• цементной стяжке пола;
• технических каналах внутри негорючих перегородок.

Защищает слаботочные (сетевые, телефонные, сигнализационные) и силовые кабели. Применяется в жилых домах, офисах, производственных и административных зданиях при новом строительстве и ремонте.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен, не содержит галогенов.
• Наружный диаметр: 20 мм - совместим с большинством клеммных коробок и фитингов этого класса.
• Длина: 100 метров - одна катушка покрывает значительную трассу без стыков.
• Прочность при сжатии: 750 Н - выдерживает нагрузку при заливке бетона и уплотнении стяжки.
• Температурный диапазон: от –40 C до +90 C - работает в условиях холодного климата и нагрева рядом с оборудованием.
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности.
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды.
• Цвет: оранжевый - стандартизирован для визуального отличия от других труб и систем.
• Срок службы: до 25 лет при правильной установке и эксплуатации.
• Горючесть: материал распространяет горение - не применяется в местах с повышенными требованиями к пожарной безопасности без дополнительной защиты.

Совместимость и монтаж

Труба гофрированная полиэтилен низкого давления (ПНД) d20мм с протяжкой оснащена внутренним зондом - стальной проволокой, которая позволяет протянуть кабель через всю длину трубы без усилий. Монтаж выполняется следующим образом:

• Укладывается в подготовленные штробы, опалубку или между арматурой перед заливкой бетона.
• Закрепляется пластиковыми хомутами или скобами к арматуре - не допускается свободное перемещение при уплотнении бетона.
• Концы трубы закрываются заглушками или герметично соединяются с распределительными коробками.
• Протяжка (зонд) остается внутри - после застывания бетона кабель протягивается через неё.

Подходящий внешний диаметр 20 мм обеспечивает совместимость с фитингами и переходниками серии ELASTA от IEK.

Безопасность и стандарты

Труба соответствует требованиям к применению в электромонтажных работах, однако имеет важные ограничения:

• Не является самозагасающей - при возгорании материал продолжает гореть; запрещено использовать в местах с риском открытого пламени или где требуются материалы с классом горючести Г1–Г4.
• IP40 не обеспечивает защиту от влаги - нельзя применять во влажных средах без дополнительной герметизации.
• Состав не содержит галогенов - при горении не выделяет токсичных газов, что снижает опасность при пожаре в замкнутых пространствах.

Преимущества

• Высокая механическая прочность (750 Н) - выдерживает давление бетона и уплотнители при заливке.
• Гибкость и легкость - удобна для прокладки в труднодоступных местах и сложных маршрутах.
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость использования специальных инструментов.
• Долгий срок службы - 25 лет при соблюдении условий эксплуатации.
• Устойчивость к коррозии и химическим воздействиям - не ржавеет, не разрушается под действием цемента или щелочей.

Ограничения применения

• Не подходит для наружной прокладки - не рассчитана на УФ-излучение и механические удары.
• Не используется в местах с возможностью контакта с открытым огнем или высокими температурами выше +90 C.
• Не следует применять в сырых помещениях (ваннные, подвалы) без дополнительной герметизации входов/выходов.
• Запрещено использовать в системах, требующих пожаробезопасных материалов (например, эвакуационные пути, лифтовые шахты).

Примеры использования

• Прокладка силового кабеля ВВГнг-Ls в бетонной стяжке пола квартиры.
• Установка сетевых кабелей Cat6 в штробах стен офисного здания перед финишной отделкой.
• Монтаж кабелей управления для автоматики в монолитной конструкции производственного цеха.
• Скрытая прокладка кабелей видеонаблюдения в перекрытиях многоэтажного дома.

Практические советы

• Перед заливкой бетона проверьте, чтобы труба не была повреждена - даже маленькое сплющивание затруднит протяжку кабеля.
• Используйте заглушки на концах трубы, чтобы предотвратить попадание раствора внутрь.
• При работе в нескольких уровнях - помечайте каждую трубу, чтобы не перепутать трассы при последующем обслуживании.
• Для длинных участков (>50 м) используйте смазку на основе силикона при протяжке кабеля - это снижает трение и износ.
• Убедитесь, что посадочный диаметр фитингов и коробок соответствует 20 мм - не все модели совместимы.
• Артикул ctg21-20-k09-100 - идеальный выбор для типовых проектов, где нужна надежная, недорогая и простая в монтаже защита кабелей.
