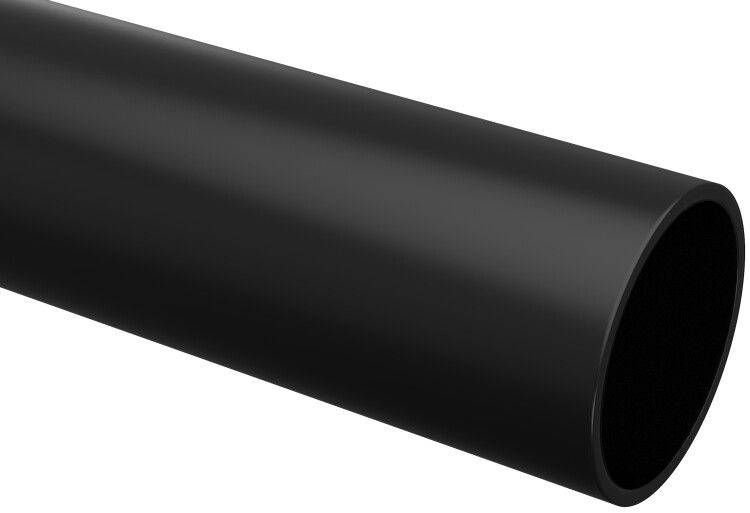

Труба гладкая жесткая ПНД d20 черная (25м) | CTR10-020-K02-025-1 IEK

Труба гладкая жесткая ПНД d20 черная (25м) от IEK предназначена для скрытой прокладки кабелей в бетонной стяжке, грунте и других конструкциях. Благодаря высокой долговечности и защите от внешних воздействий, эта труба обеспечивает надежную изоляцию силовых, информационных и коммуникационных линий. Артикул ctr10-020-k02-025-1 соответствует требованиям для электромонтажных работ в условиях повышенной нагрузки.

Назначение и область применения

Труба гладкая жесткая ПНД d20 черная (25м) используется для защиты кабелей при скрытой прокладке в бетонных стяжках полов, стен, фундаментах, а также при закладке в грунт. Подходит для прокладки силовых кабелей, слаботочных линий (сети Ethernet, телефонии, видеонаблюдения), а также для систем автоматизации и управления. Применяется в жилых, общественных и промышленных объектах.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим веществам и коррозии
• Наружный диаметр: 20 мм
• Внутренний диаметр: 16 мм - позволяет пропускать кабели до 12–14 мм в диаметре
• Длина трубы: 25 метров - оптимальна для длинных трасс без стыков
• Цвет: черный - обеспечивает стойкость к УФ-излучению
• Температурный диапазон: от –40 C до +90 C - работает в суровых климатических условиях
• Класс прочности: Легкий (Класс 2) - выдерживает давление до 750 Н
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды
• Срок службы: 50 лет - при правильном монтаже и эксплуатации
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабеля
• Содержание галогенов: отсутствует - при возгорании не выделяет токсичных газов
• Пожаробезопасность: распространяет горение - не самозагасаемая, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба гладкая жесткая ПНД d20 черная (25м) совместима со всеми типами кабелей, используемых в электромонтаже: ВВГ, NYM, FTP, UTP, КСПВ и аналогичными. Для монтажа используются стандартные фитинги и муфты ПНД с наружным диаметром 20 мм. Монтаж осуществляется в подготовленные штробы, каналы или непосредственно в грунт. Соединения выполняются методом сварки или с использованием компрессионных соединителей. Гибкость отсутствует - требуется точная разметка маршрута перед установкой.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 18599-2001 для труб из полиэтилена. Отсутствие галогенов делает её безопасной при возможном нагреве. Однако, поскольку материал распространяет горение, применение в местах с повышенной пожарной опасностью (например, в лифтовых шахтах или кабельных каналах многоквартирных домов) требует согласования с проектом и наличием дополнительной огнезащиты. IP40 обеспечивает защиту от крупного мусора, но не заменяет герметичную изоляцию в сырых средах.

Преимущества

• Высокая химическая стойкость - не реагирует на щелочи, кислоты, солевые растворы
• Устойчивость к УФ-излучению - не теряет прочность даже при длительном нахождении на солнце
• Гладкая внутренняя поверхность - упрощает протяжку кабелей, особенно при наличии нескольких изгибов
• Долгий срок службы - 50 лет гарантируют минимальные затраты на обслуживание
• Легкий вес - удобно транспортировать и монтировать, снижает трудозатраты
• Не проводит электричество - исключает риск поражения при повреждении изоляции кабеля

Ограничения применения

• Не предназначен для открытой прокладки под прямыми солнечными лучами без дополнительной защиты - хотя устойчив к УФ, цвет и состав не обеспечивают полную защиту от старения при постоянном облучении
• Не рекомендуется использовать в местах с высокими ударными нагрузками - класс прочности Легкий (Класс 2) не рассчитан на механическую нагрузку от тяжелых машин или оборудования
• Не подходит для прокладки в помещениях с температурой выше 90 C - например, рядом с печами, паровыми трубопроводами
• Не является огнестойкой - при пожаре будет гореть; запрещено применять там, где требуются материалы с группой горючести Г1 или выше
• IP40 недостаточно для влажных помещений - при необходимости защиты от влаги следует использовать дополнительные герметичные соединители

Примеры использования

• Прокладка кабеля питания для освещения в стяжке пола офисного здания
• Закладка сетевых кабелей между этажами частного дома через фундамент
• Защита контрольных линий системы теплого пола в бетоне
• Прокладка сигнальных кабелей для камеры наблюдения от входной группы к распределительному щиту под землей
• Изоляция кабелей в технологическом коридоре промышленного цеха с высокой влажностью

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет 16 мм, что ограничивает максимальный диаметр кабеля. Не перегружайте трубу несколькими большими кабелями одновременно.
• При прокладке в грунте используйте песчаную подушку под трубой и засыпку сверху - это предотвратит деформацию при уплотнении почвы.
• Для длинных участков (>15 м) предусмотрите люки или ревизионные колодцы - позволит легко заменить кабель без вскрытия стяжки.
• При работе в холодную погоду (<–15 C) согрейте трубу перед изгибом - ПНД становится хрупким при низких температурах.
• Артикул ctr10-020-k02-025-1 от IEK имеет стандартизированную длину - заказывайте с учетом шага прокладки, чтобы минимизировать отходы.
• Не используйте металлические хомуты для фиксации - они могут повредить стенки трубы. Применяйте пластиковые клипсы или специальные крепления для ПНД.
